КОМПАС 3D 18

Разработать технологический процесс обработки детали «Стакан 08»

Самарский университет им. академика С. П. Королева, институт ракетно-космической техники
Кафедра технология машиностроение
Курсовой проект по дисциплина "Реализация технологических процессов изготовления деталей машин"
На тему: Разработать технологический процесс обработки детали «Стакан 08»
Самара 2018

Исходные данные деталь сходные данные деталь Стакан 08: изготовлен из стали 03Х11Н8М2Ф-ВД коррозионностойкой жаростойкой, заготовка из круглого проката(трубный прокат).
В данной работе рассматривается деталь Стакан 08,разработан технологический процесс обработки детали ,ПЗ

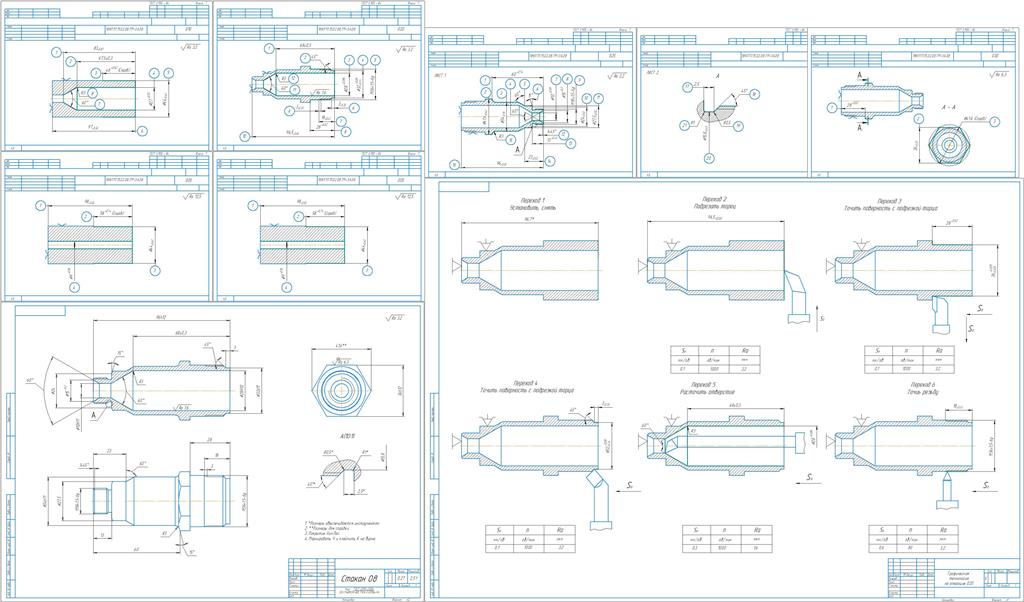

Графическая часть содержит чертеж детали "Стакан 08",графическая технология на операцию 020, эскизная карта разработана.

Содержание
Введение
1 Анализ конструкции детали с целью выбора требуемых для обработки технологического оборудования и оснастки
2 Физико-химические свойства материала детали
3 Выбор метода получения заготовки
4 Расчет припусков на две поверхности
5 Маршрутный технологический процесс для обработки детали
6 Расчет режимов резания на один перехода для разработанных операций технологического процесса
7 Расчёт норм времени на одну разработанную операцию
8 Краткая характеристика выбранного станочного оборудования, оснастки, режущего, мерительного инструмента
9 Охрана труда на участке механического цеха
10 Заключение
Список использованной литературы

Состав: Деталь "Стакан 08",графическая технология на операцию 020, эскизная карта ,ПЗ Язык документа

Софт: КОМПАС-3D 12-14
