ГБП ОУ ТВЕРСКОЙ МАШИНОСТРОИТЕЛЬНЫЙ КОЛЛЕДЖ
МКД 01.01 «Технологические процессы изготовления деталей машины»
Курсовая работа на тему: Разработка машино-операционного процесса обработки детали вал
Год: 2023
Данные для выполнения задания:
1. Чертеж детали "Вал"
2. Годовая производительная программа N = 10000шт
3. Режим работы две смены.
В курсовой проект должны входить:
1. Пояснительная записка.
2. Графическая часть.
3. Комплект технической документации.
Пояснительная записка должна содержать:
Ведение
1 Общий раздел.
1.1 Описание технологический анализ детали.
1.2 Материал детали и его химические и механические свойства.
1.3 Анализ технологичности конструкции детали по качественным и количественным дополнительным показателям.
1.4 Выбор типа производства и его характеристика.
2 Технологический раздел.
2.1 Расчет заготовки из проката.
2.2 Расчет заготовки штамповки. Обоснование выбора вида заготовки.
2.3 Определение промежуточных припусков и размеров табличным методом на поверхности, обрабатываемые неоднократно.
2.4 Разработка маршрутно – операционного технологического процесса изготовления детали.
2.5 Разработка двух разнохарактерных операций технологического процесса с определением режимов резания и основного времени.
2.6 Определение норм времени на две ранее разработанные операции.
3 Конструкторский раздел.
3.1 Расчет поперечного сечения резца и проверка его на прочность по режимам резания ранее разработанной операции.
3.2 Расчет контрольного инструмента для любой поверхности детали.
Графическая часть курсового проекта должна содержать

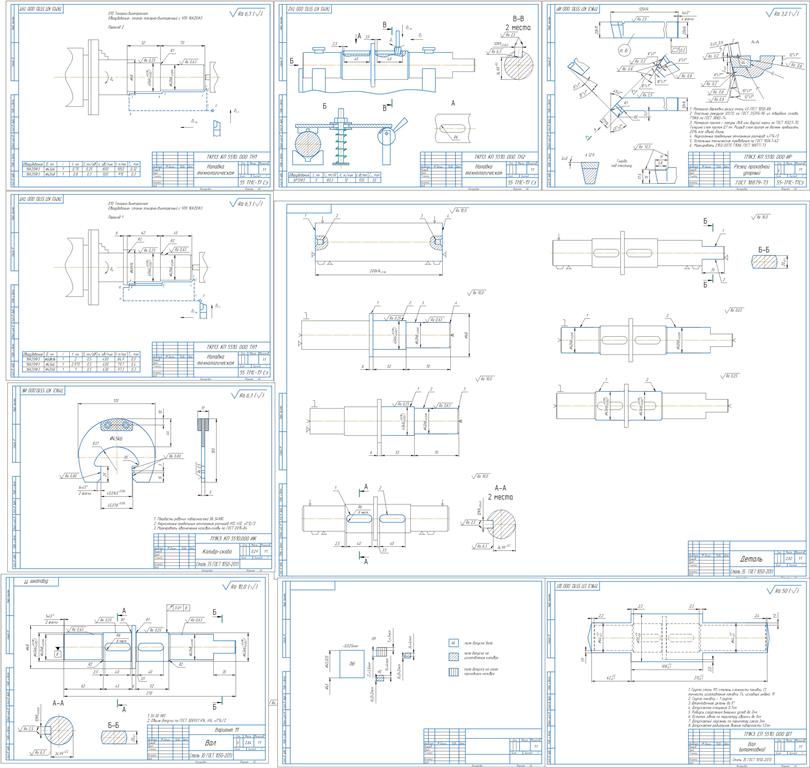

1. Чертёж детали.
2. Чертёж заготовки.
3. Чертёж карта наладок на 2 две разработанные операции.
4. Чертёж рассчитанного резца.
5. Чертёж рассчитанного контрольного инструмента.
Комплект технологической документации должен содержать:
1. Титульный лист комплекта технологической документации.
2. Маршрутные карты технологического процесса.
3. Операционные карты механической обработки на две разработанные операции.
