Разработка технологического процесса сборки специального станочного приспособления

Пензенский государственный технологический университет, технология машиностроения, 2026

Расчетно-графическая работа
по дисциплине «Технология машиностроения»
на тему «Разработка технологического процесса сборки специального станочного приспособления»

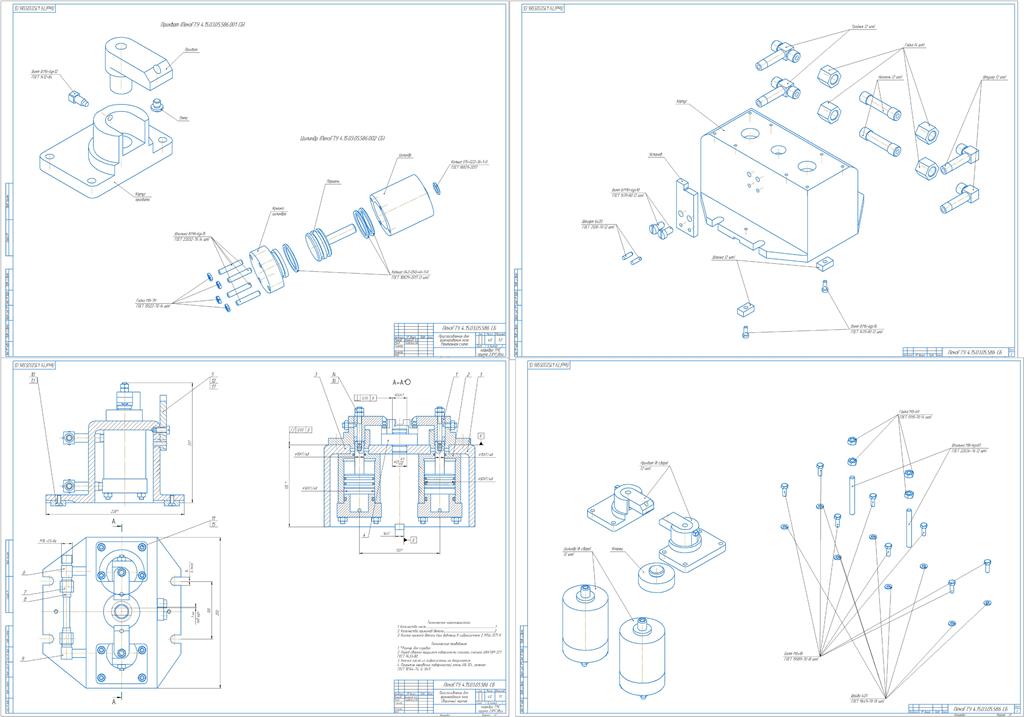

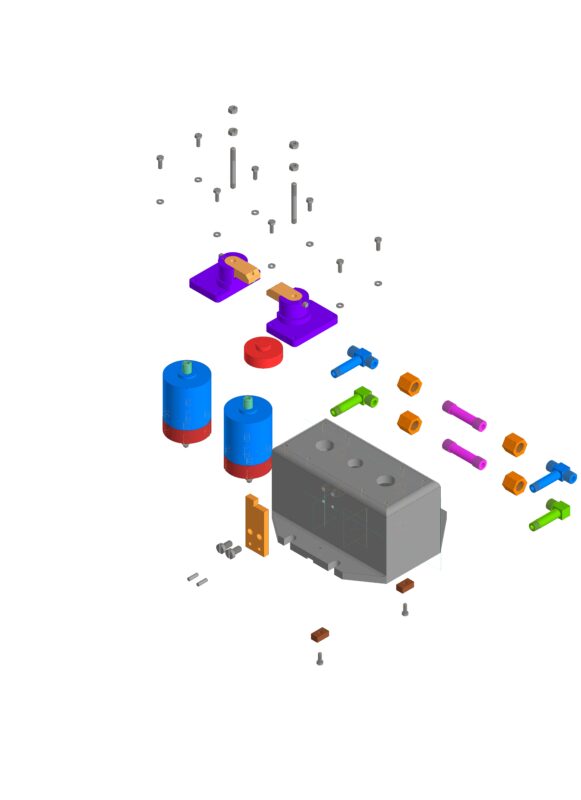

Расчетно-графическая работа содержит два листа формата А1 (чертеж сборочного узла, чертеж разнесенного сборочного узла), 55 листов формата А4, 7 рисунков, 3 таблицы, 2 приложения, использовано 6 источников.
ИЗДЕЛИЕ, ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС СБОРКИ, РАЗМЕРНАЯ ЦЕПЬ, ТЕХНОЛОГИЧЕСКАЯ СХЕМА, СБОРОЧНЫЙ ЧЕРТЕЖ, МЕТОД, ТЕХНИЧЕСКОЕ НОРМИРОВАНИЕ.

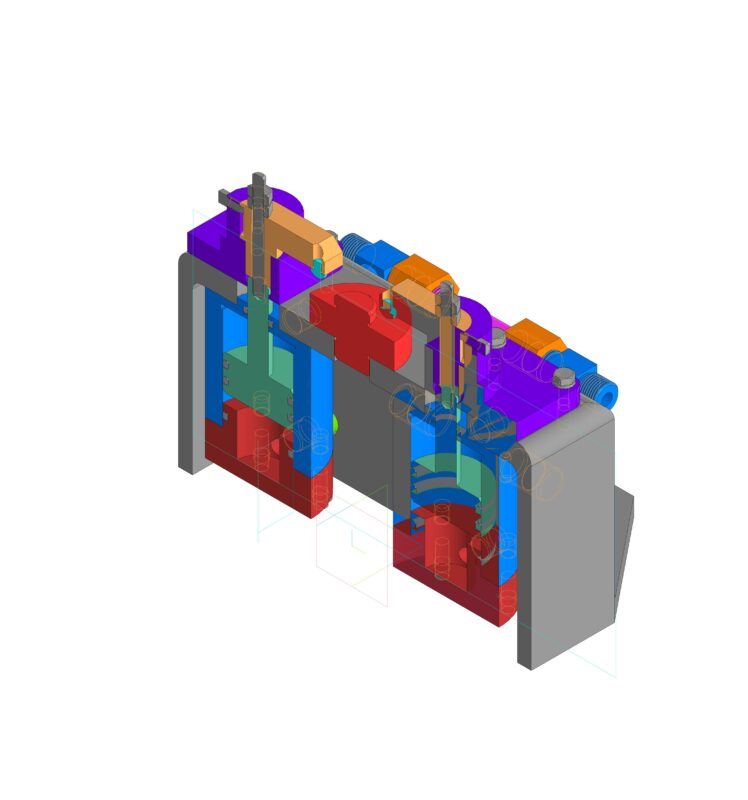

Целью расчетно-графической работы является разработка технологического процесса сборки приспособления для фрезерования паза.
В пояснительной записке были рассмотрены следующие вопросы:
 проведен анализ исходных данных (рассмотрен сборочный чертеж, приведено служебное назначение изделия);
 проведен анализ на технологичность изделия в целом (количественная и качественная оценки);
 разработаны технологические схемы узловой и общей сборки изделия;
 разработан маршрутный технологический процесс сборки изделия;
 составлен план разборки заданного изделия;
 произведен размерный анализ и расчет сборочной размерной цепи, в результате чего была определено значение замыкающего звена с соответствующими допусками;
 произведено нормирование технологических операций;
 разработан и оформлен комплект технологической документации;
 в заключении приводятся выводы о проделанной работе.

Содержание

Введение 5
1 Общая часть 7
1.1 Служебное назначение изделия 7
1.2 Анализ технологичности изделия 9
1.3 Цель и основные задачи работы 13
2 Технологическая часть 14
2.1 Разработка схемы сборки-разборки изделия 14
2.2 Проектирование маршрута сборки изделия 16
2.3 Нормирование технологического процесса 21
2.4 Выбор средств технологического оснащения 24
2.5 Расчет размерной цепи 28
2.6 Выбор методов контроля качества сборки 30
Заключение 33
Список литературы 34
Приложение А. Конструкторская документация 35
Приложение Б. Технологическая документация 39
