Разработка штампа и технологии изготовления шаровых пробок из стали 12Х18Н1Т

Балтийский государственный технический университет «ВОЕНМЕХ» им. Д.Ф. Устинова
Кафедра машин и технологий обработки металлов давлением
ВКР
На тему : Разработка штампа и технологии изготовления шаровых пробок из стали 12Х18Н10Т
Санкт-Петербург 2022

Целью выполнения выпускной квалификационной работы является разработка штампа и отработка технологии изготовления шаровых пробок из стали 12Х18Н10Т.
В работе определены размеры и форма заготовки, рассчитан и выбран оптимальный раскрой материала, разработан технологический процесс изготовления детали, определено усилие обжима, выбрано оборудование.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 5
1 Постановка задач ВКР 7
1.1 Характеристика детали «Пробка шарового крана Ду50» 7
1.2 Сравнительный анализ конкурирующих технологических процессов производства детали «Шаровая пробка ДУ 50» 13
2 Изготовление детали в штампе простого действия 15
2.1 Анализ технологичности детали 15
2.2 Технологический маршрут изготовления шаровой пробки холодной объёмной штамповкой 16
2.3 Расчет параметров исходной заготовки из трубы 17
2.4 Расчёт параметров раскроя 19
2.5 Расчёт силы деформирования трубной заготовки 20
3 Разработка конструкции штампов 21
3.1 Исходные данные и методика проектирования штампа 21
3.2 Разработка и сборка штампа для обжима 21
3.3 Расчеты основных конструктивных размеров 24
3.3.1 Расчет плит штампа 24
3.3.2 Хвостовик штампа 27
3.3.3 Направляющие узлы 27
3.3.4 Прочностной расчет исполнительного инструмента 28
3.3.5 Подкладные плитки 31
3.3.6 Шток 32
3.4 Выбор оборудования 34
ЗАКЛЮЧЕНИЕ 37
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 38
ПРИЛОЖЕНИЕ А. Чертёж детали 40
ПРИЛОЖЕНИЕ Б. Рабочие чертежи инструмента 41
ПРИЛОЖЕНИЕ В. Чертёж штампа 42
ПРИЛОЖЕНИЕ Г. Комплект технологической документации 43

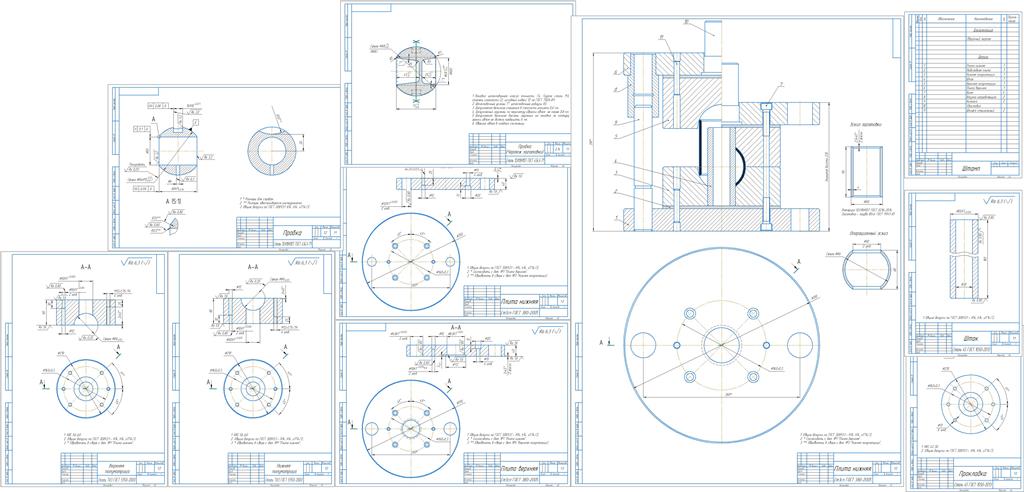

Состав графической части:
1. Чертеж детали;
2. Чертеж заготовки;
3. Штамп (сборочный чертеж, спецификация);
4. Рабочие чертежи инструмента (нижняя полуматрица, верхняя полуматрица);
5. Детали штампа (плита верхняя, плита нижняя, прокладка).

1 Постановка задач ВКР
Задачи выпускной квалификационной работы:
1) создание нового технологического процесса детали «Пробка шарового крана Ду50»;
2) оценка технологичности детали;
3) расчет технологических сил;
4) расчет рабочих инструментов штампа для изготовления детали;
5) выбор оборудования для изготовления заданной детали.

1.1 Характеристика детали «Пробка шарового крана Ду50»
Материал шаровых пробок – сталь хромоникелевая титановая аустенитная нержавеющая сталь 12Х18Н10Т. Химический состав материала 12Х18Н10Т по ГОСТ 5632-2014
