Разработка технологического процесса изготовления детали «Шток»

Норильский техникум промышленных технологий и сервиса
Предметно-цикловая комиссия технических профессий и специальностей
Курсовой проект на тему: "Разработка технологического процесса изготовления детали «Шток»"
Норильск, 2026

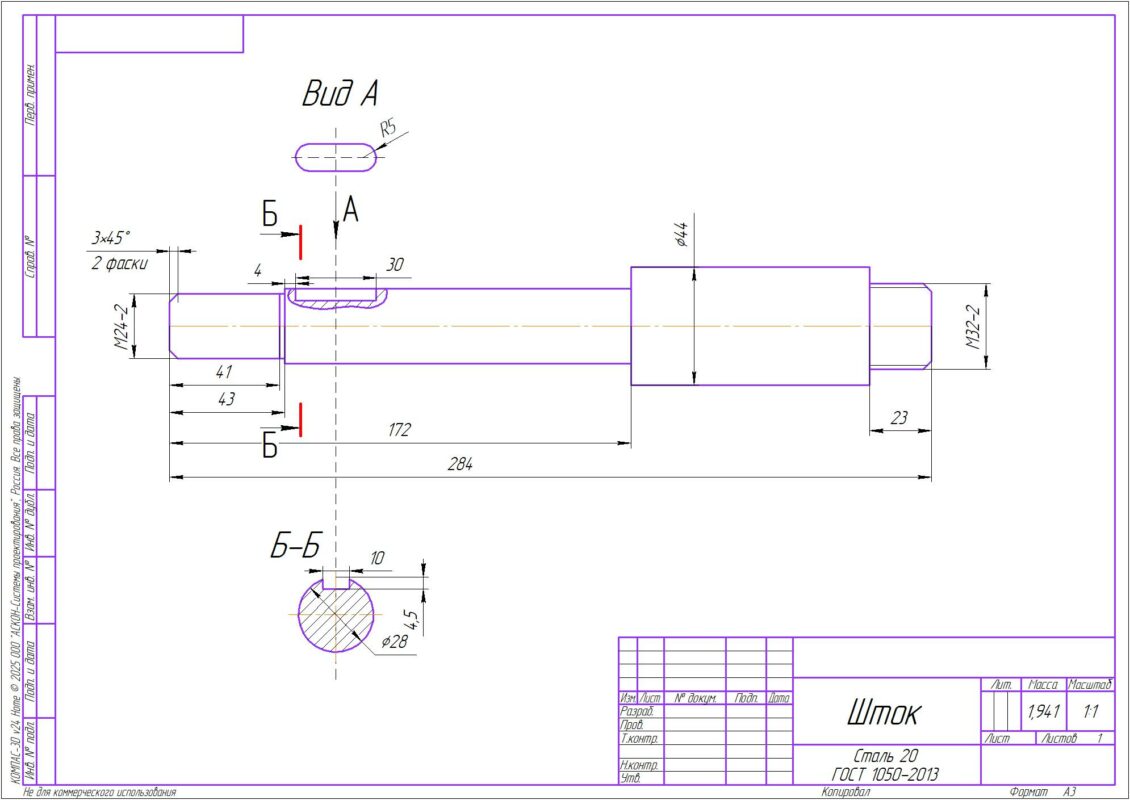

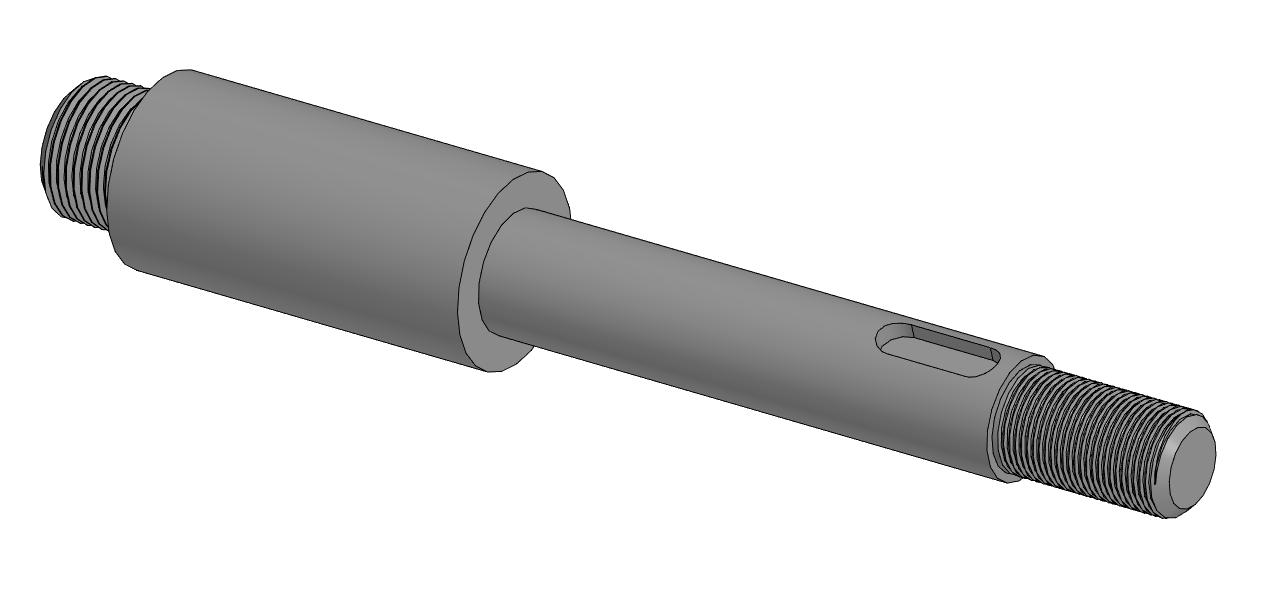

Деталь «шток» относится к классу деталей «валы» с габаритными раз-мерами Ø28х284 мм. Деталь состоит из следующих конструктивных элемен-тов:
- 2 ступени с резьбой;
- 1 посадочная ступень;
- 1 основная ступень (тело детали);
- шпоночный паз;
- фаски.
