Мордовский госуниверситет, кафедра автоматизации производственных процессов, технология машиностроения, КР на тему: Разработка технологического процесса механической обработки детали, 2012

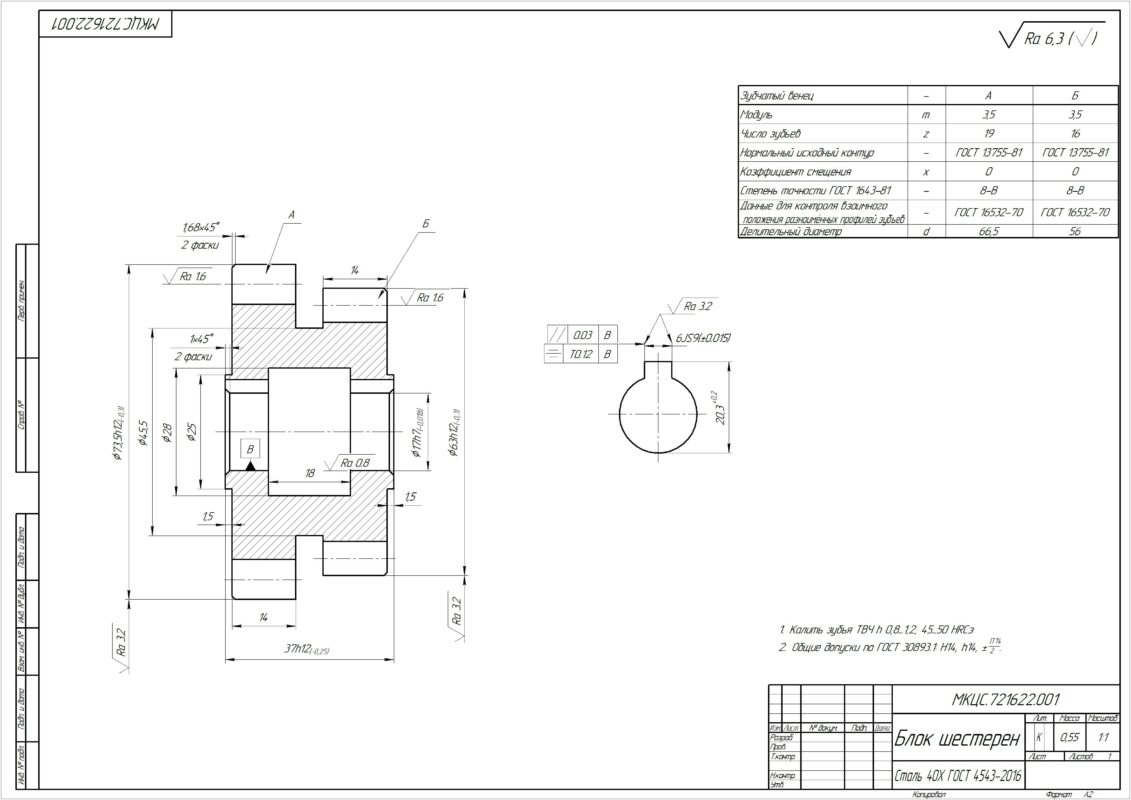

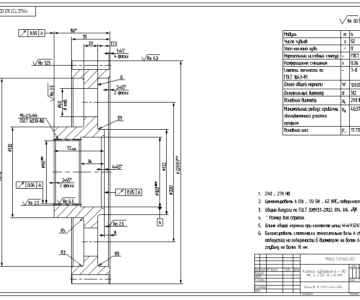

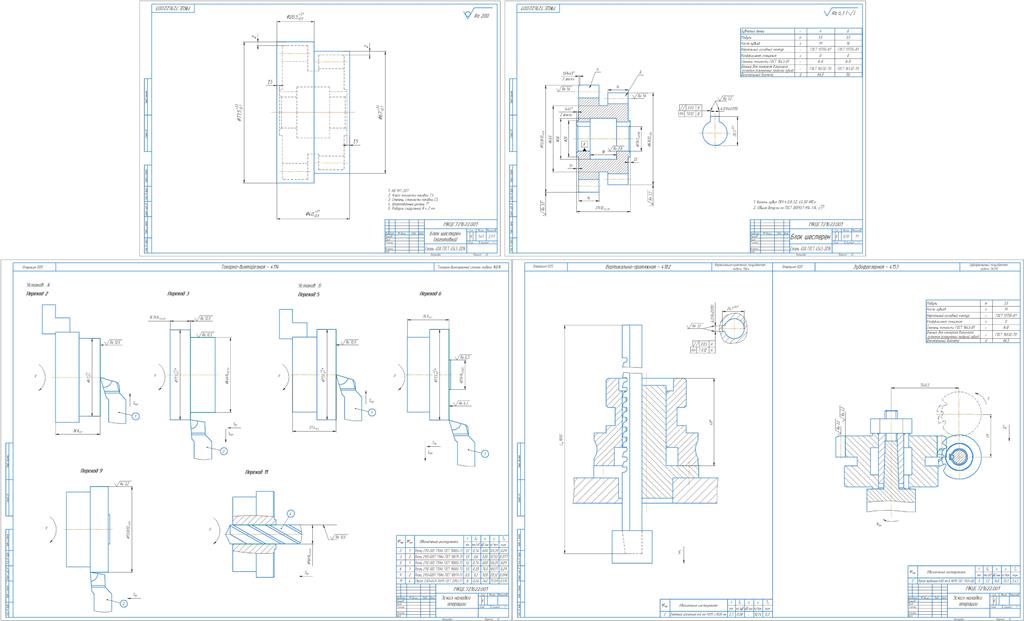

Деталь блок шестерен имеет две наружных зубчатых поверхностей с прямым зубом, выполнена из конструкционной легированной стали марки 40Х, содержащие основные легирующие элементы хром и марганец.
Блок шестерен используется в коробке скоростей токарного станка СА 605. Блок из двух шестерен, расположенный на валу, с помощью реечной передачи связан с рукояткой.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ ................................................................................................... 7
1 Совершенствование технологического процесса .................................. 7
1.1 Анализ служебного назначения детали ..................................... 7
1.2 Материал детали, его химические и механические
свойства .............................................................................................. 9
1.3 Выявление числа деталей, подлежащих изготовлению
в единицу времени и по неизменяемому чертежу ......................... 11
1.4 Выбор вида и формы организации процесса изготовления
детали ................................................................................................ 11
1.5 Анализ технологичности конструкции детали ........................ 13
1.6 Выбор метода получения заготовки и ее проектирование ..... 17
1.6.1 Расчет заготовки ...................................................................... 18
1.7 Выбор вида технологического процесса .................................. 24
1.8 Анализ заводского технологического процесса ...................... 25
1.9 Разработка маршрута технологического процесса
обработки заготовки ......................................................................... 26
1.10 Выбор и обоснование технологических баз ........................... 32
1.11 Расчет припусков ...................................................................... 38
1.12 Разработка технологических операций .................................. 45
1.12.1 Выбор типа оборудования .................................................... 45
1.13 Расчет режимов резания ........................................................... 49
1.14 Нормирование технологического процесса ........................... 71
2 Проектирование технологической оснастки ......................................... 78
2.1 Проектирование режущего инструмента ................................. 78
2.1.1 Расчёт червячной фрезы ......................................................... 80
2.4 Проектирование контрольного инструмента ........................... 90
ЗАКЛЮЧЕНИЕ ........................................................................................... 93
