Разработка технологического процесса детали бугель

ФГБОУ ВО Чувашская ГСХА. Кафедра ремонта машин и ТКМ

Деталь № 10 бугель. Разработка технологического процесса
Бугель является деталью механизма и служит для крепления цилиндрических деталей к рамам и плитам.
Цилиндрическая выточка 64 предназначено для соединения с цилиндрической поверхностью закрепляемой детали. Два резьбовых отверстия М12х1,5 предназначены для болтов, фиксирующих бугель на раме.
Деталь изготовлена из конструкционной углеродистой качественной стали 45 ГОСТ 1050-88. Химический состав стали приведен в табл.1, механические свойства стали приведены в табл. 2.

Введение
1. Ознакомление с чертежом детали
2. Определение типа производства
3. Проектирование заготовки
4. Выбор методов и маршрута обработки поверхностей детали
5. Выбор технологических баз
6. Выбор станков, приспособлений, режущего и измерительного
инструмента
7. Расчет режимов резания и норм времени
7.1. Расчет режимов резания на токарную операцию 020
7.2. Расчет режимов резания на фрезерную операцию 010
7.3. Расчет режимов резания на сверлильную операцию 015
8. Проектирование режущего инструмента
9. Проектирование станочного приспособления
Литература
Приложения

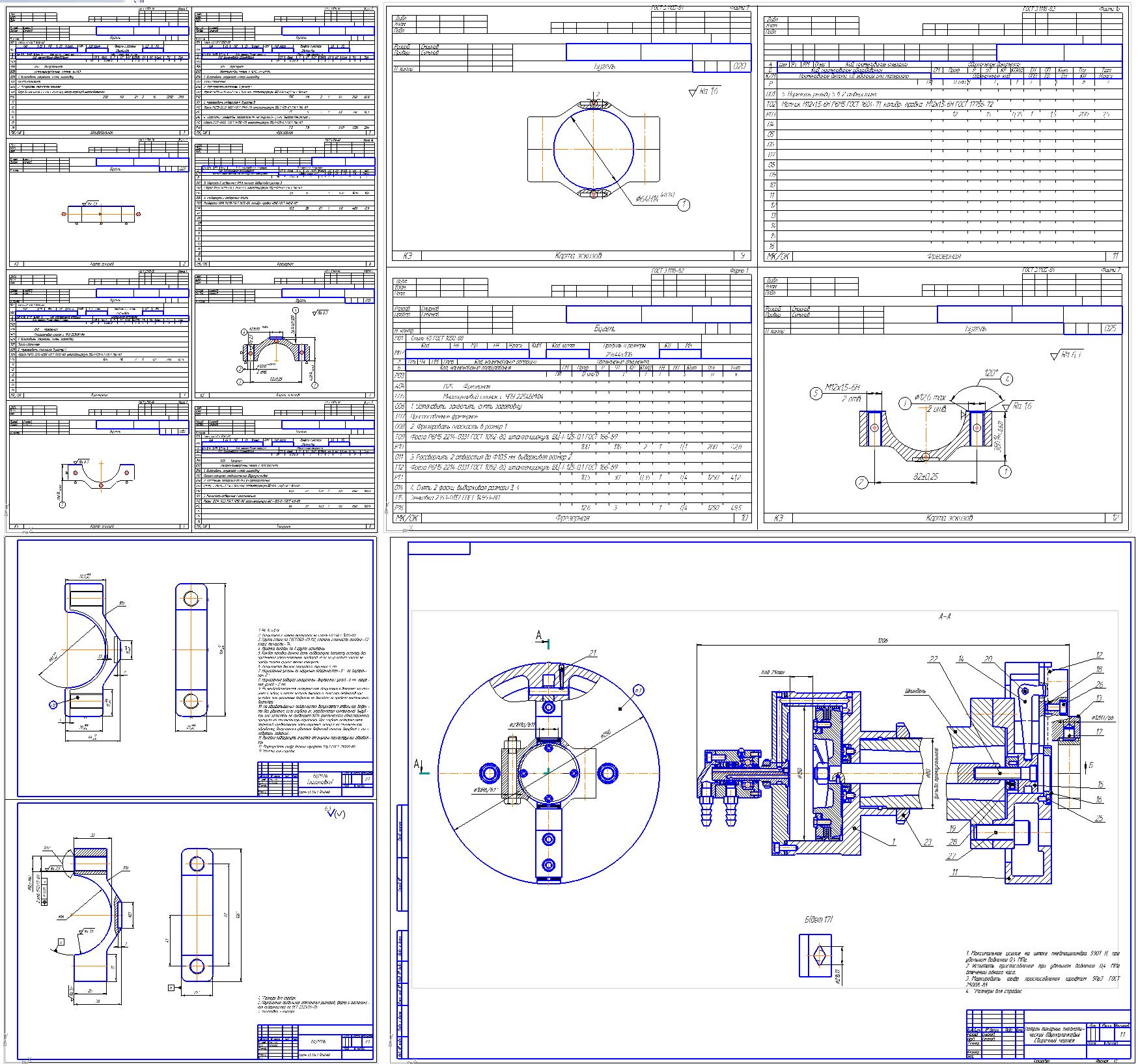

Состав: Патрон токарный пневматический двухкулачковый, Сверло спиральное 9,8 мм с коническим хвостовиком, Карта эскизов, Карты техпроцесса, Бугель (заготовка и деталь), ПЗ Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса детали бугель

030 ????஫쭠?.cdw
Бугель и заготовка.cdw
Карты техпроцесса Бугель лист2.cdw
Карты техпроцесса Бугель лист 1.cdw
Патрон пневматический двукулачковый.cdw
Патрон пневматический.spw
Разработка техпроцесса Бугель 10.docx
Сверло Ф9,8 мм.cdw
