Разработка технологического процесса детали «Обойма».

Тверской государственный технический университет
Кафедра технология и автоматизация машиностроения
Курсовой проект по дисциплине: "Технология машиностроения"
На тему: "Разработка технологического процесса детали «Обойма»".
Тверь 2018

Исходные данные: чертёж детали "Обойма".
Описание исходного чертежа: На чертеже представлена деталь типа диск, максимальный диаметр 160мм этот размер не обрабатывается, ширина 40мм с допуском 0,34мм (40-0,34 ). Торцы обрабатываются с двух сторон, для того чтобы выдержать два размера 40-0,34 и 27-0,28 . Размер 27-0,28 имеет допуск торцевого биения равный 0,16 относительно цилиндрической поверхности (А) диаметром ø 120h8мм с допуском (-0,054) и шероховатостью √(Ra 2,5). На поверхности размер которой 120мм вырезана канавка диметром ø 119мм, ширина 8мм. На торце расположены 6 отверстий диаметром 11мм с позиционным допуском 0,25мм относительно поверхности (А), и еще два отверстия с метрической резьбой диаметром 10мм, оси этих 8 отверстий лежат на окружности диаметром 138мм.
Внутри детали расположены 12 пазов с допуском на отклонение от параллельности равным 0,1мм относительно поверхности (А), ширина пазов 12,5мм, высота паза 9мм, самая высокая точка паза расположена на окружности размером 100мм, самая нижняя точка на окружности диаметром 91мм c шероховатостью √(Rz 20). В отверстии с пазами сняты 2 фаски 1мм под углом 45градусов. На наружных поверхностях с левых торцов сняты тоже 2 фаски размерами 2мм под углом 45 градусов.

Содержание
Введение 3стр
1 Технологический раздел 4стр
1.1 Характеристика и назначение детали 4стр
1.2 Характеристика материала детали 5стр
1.3 Контроль чертежа детали 5стр
1.4 Анализ детали на технологичность 5стр
1.5 Определение типа производства 5стр
1.6 Выбор формы организации технологического процесса 6стр
1.7 Выбор заготовки 6стр
1.8 Выбор баз 13стр
1.9 Маршрут обработки поверхностей детали 13стр
1.10 Маршрут обработки детали 14стр
1.11 Расчет припусков на обработку 14стр
1.12 Построение операций, выбор оборудования, режущего и мерительного инструментов, расчет режимов резания 21стр
1.12.1 Операция №10 - токарная с ЧПУ 21стр
1.12.2 Операция №25 - сверлильная с ЧПУ 28стр
1.12.3 Операция №30 - зубодолбёжная с ЧПУ 33стр
1.13 Расчет норм времени обработки по всем операциям 34стр
Заключение 48стр
Список использованных источников 49стр

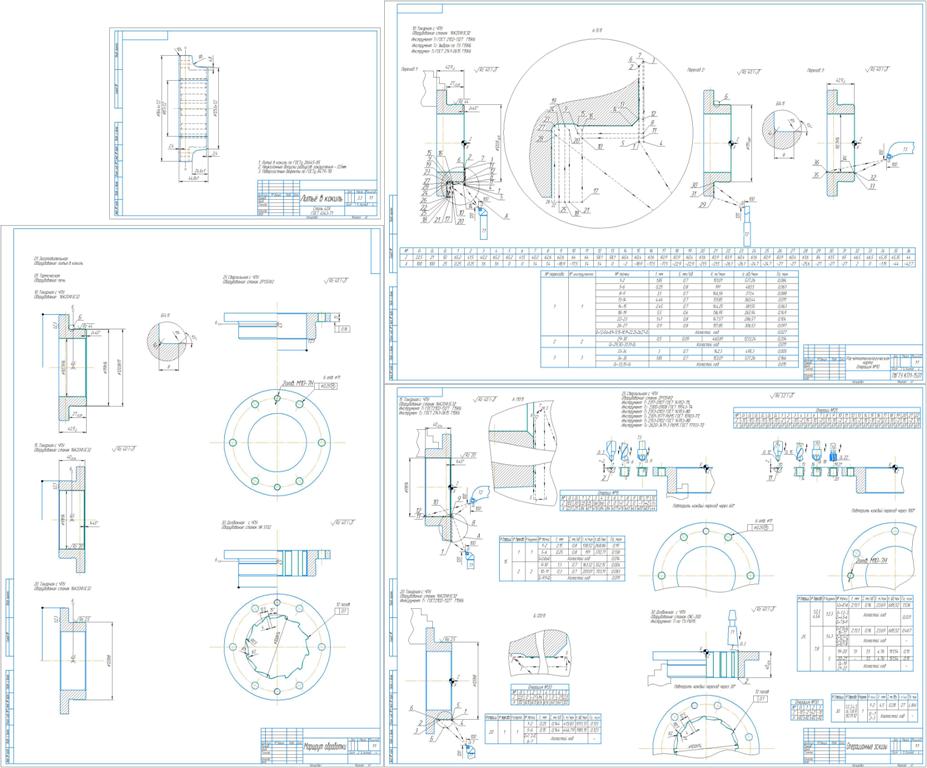

Состав: Заготовка (литьё в кокиль), маршрут обработки, расчётно-технологическая карта, операционные эскизы Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса детали «Обойма».

Заготовка (Литьё в кокиль).cdw
Маршрут обработки.cdw
операционные эскизы.cdw
Пояснительная записка.docx
Расчетно технологическая карта.cdw
