Разработка технологического процесса механической обработки поверхностей детали Колесо зубчатое

Барановичский государственный университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине "Технология машиностроения"
На тему: Разработка технологического процесса механической обработки поверхностей детали Колесо зубчатое
Барановичи 2017

Исходные данные: чертёж детали Колесо зубчатое; график работы: двухсменный; объём выпуска деталей - 150 000 шт./год

В данной работе составляется технологический процесс механической обработки поверхностей заданной детали. Выбран метод получения заготовки, выбраны технологические базы, рассчитаны составляющие и общая погрешность базирования, границы регулирования и настроечный размер.

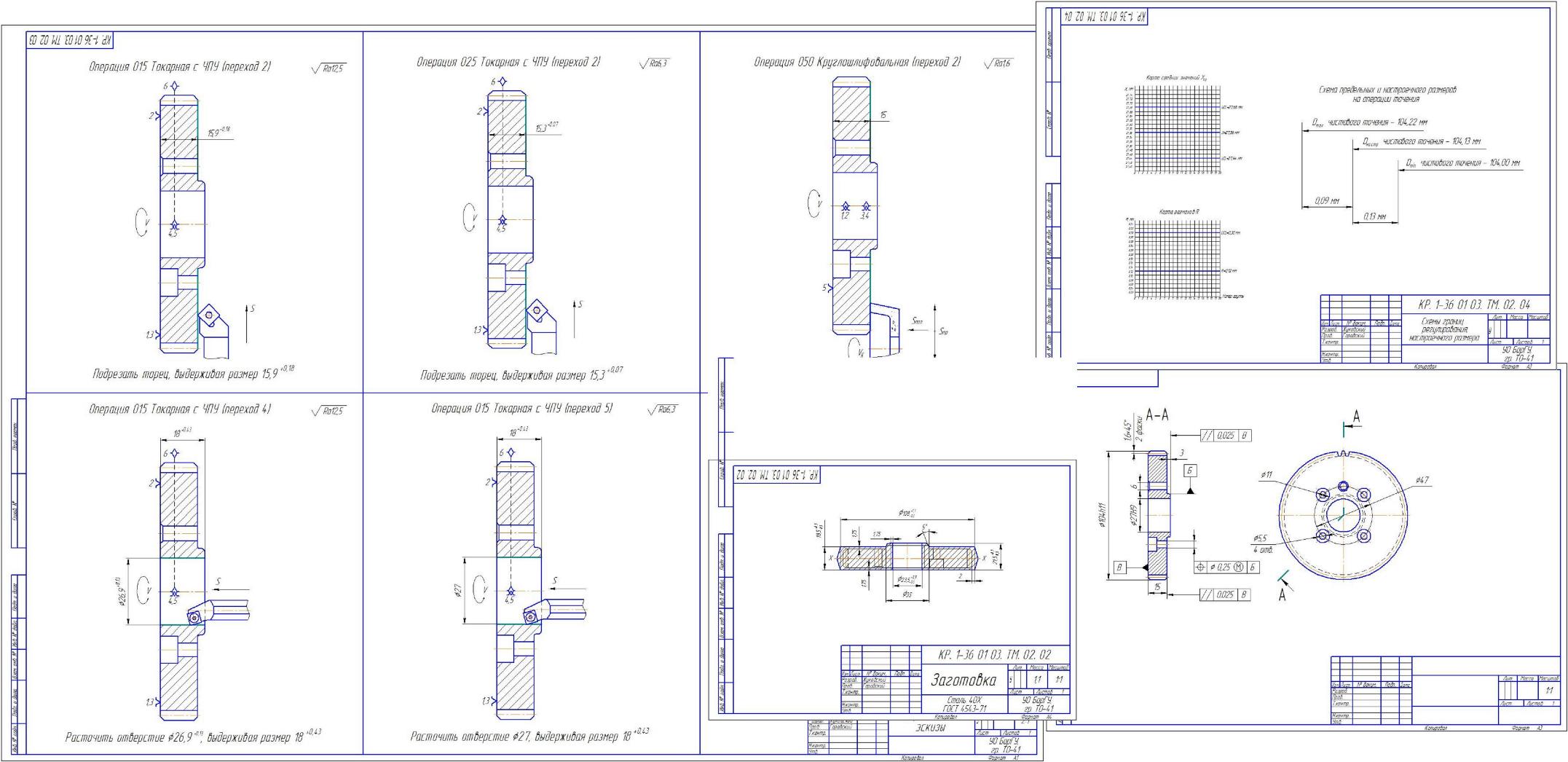

Графическая часть содержит чертеж детали, заготовки, границ регулирования и настроечного размера, операционные эскизы.
