Разработка технологического процесса изготовления детали «диск навивочный»

Московский Государственный технический университет Им.Н.Э.Баумана
Кафедра деталей машин
Курсовой проект по десциплине "Технология машин"
Тема "РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ИЗГОТОВЛЕНИЯ ДЕТАЛИ «ДИСК НАВИВОЧНЫЙ»"
Калуга 2016

Цель работы – разработать технологический процесс изготовления детали «Диск навивочный»

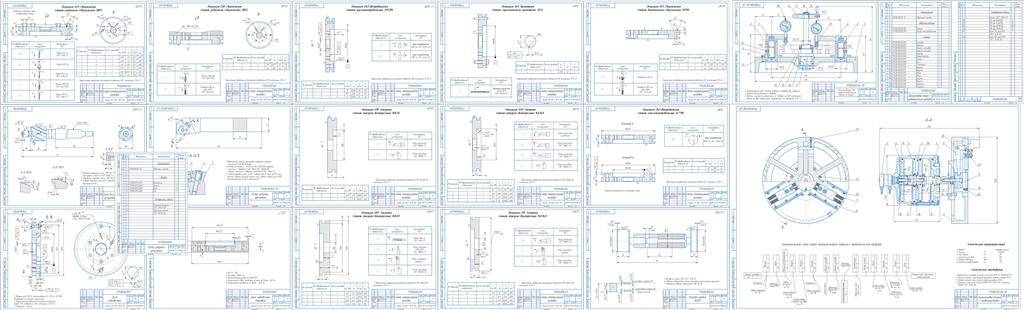

В процессе работы было выполнено: комплект документов, состоящий из маршрутной, операционной и карт эскизов (11 операций), 10 схем операционных наладок, подобран режущий и мерительный инструмент и в качестве станочного приспособления выбран трехкулачковый патрон с пневмоприводм.
В результате были разработаны: чертёж заготовки, сборочный чертёж проходного упорного резца, чертёж зенкера, чертёж калибра-пробки (32Н7), приспособление для проверки радиального биения на торцах, сборочный чертёж трехкулачкового патрона с пневмоприводом (на стадии эскизного проекта)
Технологический процесс может быть использован: для крупносерийного и массового производства деталей «Диск навивочный».
Содержание
Задание
Введение
Технологическая часть
Конструкторская чатсть

Состав: Диск навивочный, заготовка, Зенкер,резец проходной упорный, трехкулачковый патрон , операции,записка, маршрут обработки

Софт: КОМПАС-3D V-16

Сайт: www

Файлы:
Тех. маш. - Диск навивочный/
Тех. маш. - Диск навивочный/Карта эскизов/
Тех. маш. - Диск навивочный/Карта эскизов/Эскиз 020.cdw
Тех. маш. - Диск навивочный/Карта эскизов/Эскиз 010.cdw
Тех. маш. - Диск навивочный/Карта эскизов/Эскиз 035.cdw
Тех. маш. - Диск навивочный/Карта эскизов/Эскиз 030.cdw
Тех. маш. - Диск навивочный/Карта эскизов/Эскиз 015.cdw
Тех. маш. - Диск навивочный/Карта эскизов/Эскиз 050.cdw
Тех. маш. - Диск навивочный/Карта эскизов/Эскиз 040.cdw
Тех. маш. - Диск навивочный/Карта эскизов/Эскиз 005.cdw
Тех. маш. - Диск навивочный/Карта эскизов/Эскиз 025.cdw
Тех. маш. - Диск навивочный/Карта эскизов/Эскиз 045.cdw
Тех. маш. - Диск навивочный/Карта эскизов/Эскиз 055.cdw
Тех. маш. - Диск навивочный/1 лист/
Тех. маш. - Диск навивочный/1 лист/Заготовка.cdw
Тех. маш. - Диск навивочный/1 лист/Спецификация. к резцу.spw
Тех. маш. - Диск навивочный/1 лист/Резец проходной упорный.cdw
Тех. маш. - Диск навивочный/1 лист/Диск навивочный.cdw
Тех. маш. - Диск навивочный/1 лист/Зенкер.cdw
Тех. маш. - Диск навивочный/Маршрут обработки/
Тех. маш. - Диск навивочный/Маршрут обработки/025-1 Сверлильная.doc
Тех. маш. - Диск навивочный/Маршрут обработки/040-1 Шлифовальная.doc
Тех. маш. - Диск навивочный/Маршрут обработки/025-2 Сверлильная.doc
Тех. маш. - Диск навивочный/Маршрут обработки/титульный лист.doc
Тех. маш. - Диск навивочный/Маршрут обработки/005-1 Токарная (черновая).doc
Тех. маш. - Диск навивочный/Маршрут обработки/015-1 Токарная (чистовая).doc
Тех. маш. - Диск навивочный/Маршрут обработки/055 Сверлильная.doc
Тех. маш. - Диск навивочный/Маршрут обработки/010 Токарная (черновая).doc
Тех. маш. - Диск навивочный/Маршрут обработки/045 Протяжная.doc
Тех. маш. - Диск навивочный/Маршрут обработки/015-2 Токарная (чистовая).doc
Тех. маш. - Диск навивочный/Маршрут обработки/МК 3.doc
Тех. маш. - Диск навивочный/Маршрут обработки/030 Сверлильная.doc
Тех. маш. - Диск навивочный/Маршрут обработки/035 Сверлильная.doc
Тех. маш. - Диск навивочный/Маршрут обработки/МК 1.doc
Тех. маш. - Диск навивочный/Маршрут обработки/МК 2.doc
Тех. маш. - Диск навивочный/Маршрут обработки/005-2 Токарная (черновая).doc
Тех. маш. - Диск навивочный/Маршрут обработки/050 Шлифовальная.doc
Тех. маш. - Диск навивочный/Маршрут обработки/040-2 Шлифовальная.doc
Тех. маш. - Диск навивочный/Маршрут обработки/020-1 Токарная (чистовая).doc
Тех. маш. - Диск навивочный/Маршрут обработки/020-2 Токарная (чистовая).doc
Тех. маш. - Диск навивочный/3 Лист/
Тех. маш. - Диск навивочный/3 Лист/Операция 045.cdw
Тех. маш. - Диск навивочный/3 Лист/Операция 030.cdw
Тех. маш. - Диск навивочный/3 Лист/Операция 040.cdw
Тех. маш. - Диск навивочный/3 Лист/Операция 025.cdw
Тех. маш. - Диск навивочный/2 Лист/
Тех. маш. - Диск навивочный/2 Лист/Операция 010.cdw
Тех. маш. - Диск навивочный/2 Лист/Операция 005.cdw
Тех. маш. - Диск навивочный/2 Лист/Операция 020.cdw
Тех. маш. - Диск навивочный/2 Лист/Операция 015.cdw
Тех. маш. - Диск навивочный/Приложение В.docx
Тех. маш. - Диск навивочный/5 Лист/
Тех. маш. - Диск навивочный/5 Лист/Трёх кулачковый патрон.cdw
Тех. маш. - Диск навивочный/5 Лист/Спецификация к патрону.spw
Тех. маш. - Диск навивочный/Записка.docx
Тех. маш. - Диск навивочный/Приложение Г.docx
Тех. маш. - Диск навивочный/Приложение А.docx
Тех. маш. - Диск навивочный/4 Лист/
Тех. маш. - Диск навивочный/4 Лист/Операция 055.cdw
Тех. маш. - Диск навивочный/4 Лист/Схема контроля биения на торцах.cdw
Тех. маш. - Диск навивочный/4 Лист/Спецификация к приспособлению.spw
Тех. маш. - Диск навивочный/4 Лист/Операция 050.cdw
Тех. маш. - Диск навивочный/4 Лист/Калибр-пробка.cdw
