Разработка технологического процесса изготовления детали "Опора пружины"

СТАПМ им.Д.И.Козлова
Технология машиностроения
Курсовой проект по дисциплине "Технологический процесс изготовления деталей машин"
На тему: " Разработка технологического процесса на изготовление детали Опора пружины"
Самара 2018

Исходные данные. Опора пружины
Деталь предназначена верхняя опора пружины, служит для того чтобы пружина не могла находиться в свободном положении, деталь изготовлена из стали 40Х, прочная сталь для больших нагрузок.

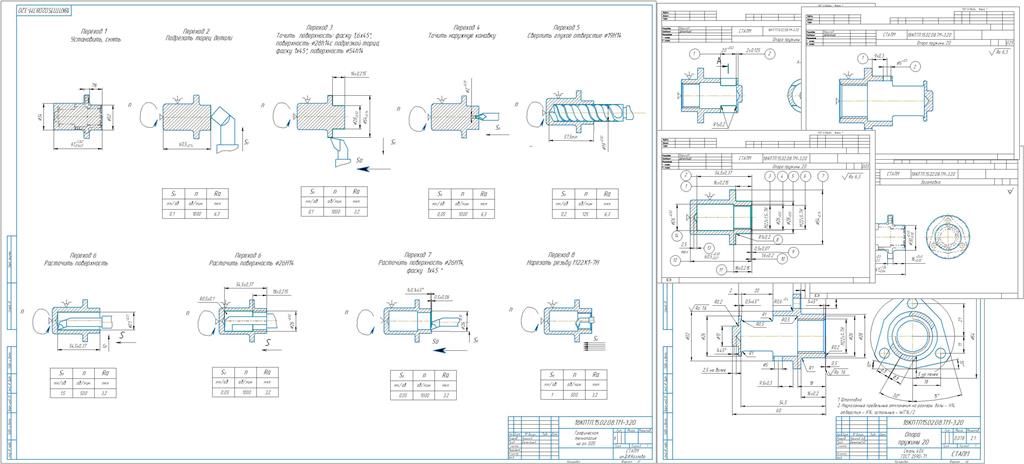

Графическая часть содержит Чертеж детали, и технологические процессы ее изготовления. и документацию о разработке тех процесса и расчет режимов резания на обработку поверхностей детали.

Введение …………………………………………………………………… 4
1 Анализ конструкции детали с целью выбора требуемых для обработки технологического оборудования и оснастки ………………………………. 7
2 Назначение материала, из которого изготовлена деталь, механические свойства материала детали …………………………………………………… 9
3 Обоснование выбора метода изготовления заготовки …………………... 12
4 Определение припуска расчетно-аналитическим методом на одну поверхность……………………………………………………….. ………….. 13
5 Маршрутный технологический процесс изготовления детали ………….. 17
6 Расчёт режимов резания на два перехода для разработанных операций технологического процесса …………… …………………………………… 19
7 Расчет норм времени на одну разработанную операцию …….…………... 25
8 Краткая характеристика выбранного станочного оборудования, оснастки, режущего и мерительного инструмента ……………………………………... 29
9 Охрана труда на участке механического цеха …………………………….. 32
10 Заключение …………………………………………………………………. 35
11 Список использованных источников ……………………………………... 36

Состав: Опора пружины 20 Язык документа

Софт: КОМПАС-3D V16

Сайт: www

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса изготовления детали "Опора пружины"

Просмотр файлов
графическая технология .cdw
Курсовой чертежv.cdw
КЭ 005.frw
КЭ 015.frw
КЭ ЗАГОТОВКА 1.frw
КЭ025 .frw
Опора пружины.doc
Техпроцесс ОСНОВАНИЕ-1.docx
