КОМПАС 3D 18

Разработка технологического процесса изготовления детали типа вал

Белорусский Государственный Университет Транспорта
Кафедра "Материаловедение и Технология Материалов"
Курсовой проект по дисциплине "Технологические основы машиностроения"
На тему: "Разработка технологического процесса изготовления детали типа вал"
Гомель 2017

Технологический процесс изготовления вала (учебная версия технологического процесса с изображением на операционных картах инструмента)

Содержание

Введение
1 Технологический раздел
1.1 Назначение и технологические требования к конструкции
изготавливаемой детали
1.2 Химический состав, физико-механические и технологические
свойства материала
1.3 Выбор термической обработки
1.4 Определение массы детали
2 Определение типа производства
3 Выбор и описание метода получения заготовки
3.1 Определение припусков на обработку
4 Разработка технологического процесса изготовления детали
4.1 Структурная схема техпроцесса
4.2 Выбор и описание технологического оборудования
4.3 Выбор и описание режущего инструмента
4.4 Выбор измерительного инструмента
5 Расчет режимов резания
5.1 Режимы резания при точении
5.2 Режимы резания при шлифовании
6 Конструкторский раздел
6.1 Разработка специального режущего инструмента (метчик)
6.2 Разработка специального измерительного инструмента
(калибр-скоба)
Список литературы
Приложение А Маршрутная карта технологического процесса
изготовления детали
Приложение Б Операционные карты

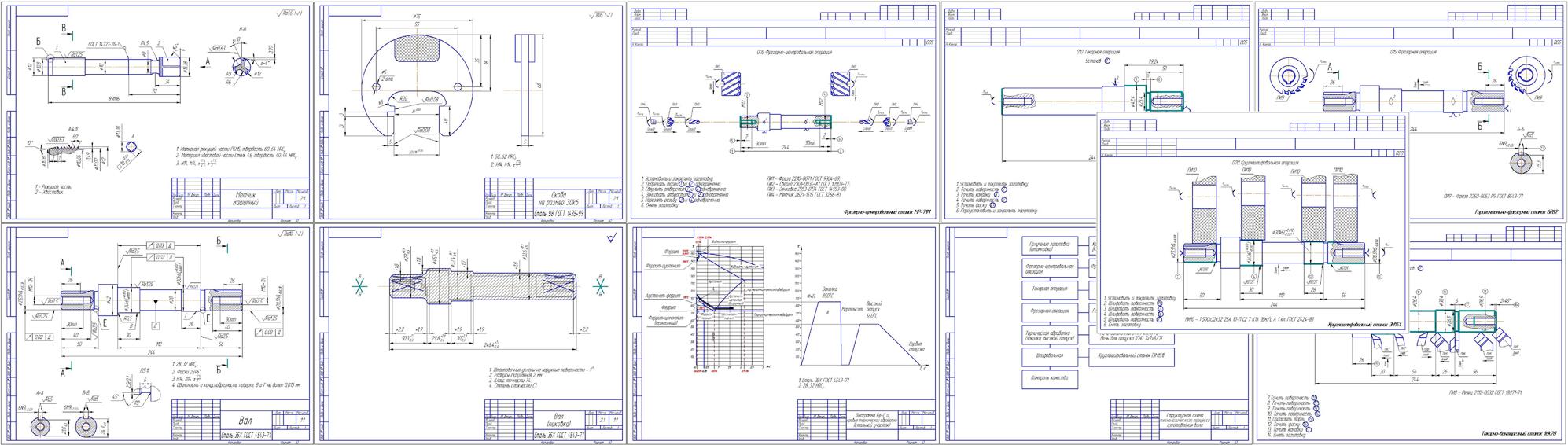

Состав: Задание(Вал), Заготовка(Поковка), Диаграмма Fe-C(Стальной участок), Структурная схема тех.процесса, Метчик машинный, Скоба на размер, Карта эскизов Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса изготовления детали типа вал

Просмотр файлов
тех процесс\1(1).cdw
тех процесс\1(2).cdw
тех процесс\1(3).cdw
тех процесс\1(4).cdw
тех процесс\2(1).cdw
тех процесс\2(2).cdw
тех процесс\2(3).cdw
тех процесс\2(4).cdw
тех процесс\3(1).cdw
тех процесс\3(2).cdw
тех процесс\3(3).cdw
тех процесс\~$1(3).cd~
тех процесс\~$1(4).cd~
тех процесс\~$2(1).cd~
тех процесс\~$2(2).cd~
тех процесс\Маршрутная и операционная карты.docx
тех процесс\Пояснительная записка.docx
тех процесс\Содержание.docx
тех процесс
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
