Разработка технологического процесса изготовления и обработки детали «Стакан»

Омский государственный технический университет
Кафедра "Технология машиностроения"
Курсовой проект по дисциплине "Основы технологии машиностроения"
На тему: "Деталь стакан"
Омск 2017

В курсовом проекте представлена

ВВЕДЕНИЕ стр. 6
Глава 1 «Анализ исходных данных» стр. 7
1.1 Расчёт массы изделия и определения типа производства стр. 7
1.2 Краткая характеристика выбранного производства стр. 9
1.3 Служебное назначение детали стр. 9
1.4 Свойства используемого материала стр. 11
1.5 Технические требования к детали стр. 12
1.6 Анализ технологичности конструкции детали стр. 14
Глава 2 «Выбор вида и метода получения заготовки» стр. 16
2.1 Определение метода получения заготовки стр. 16
2.2 Проектирование заготовки стр. 17
Глава 3 «Проектирование технологического процесса» стр. 21
3.1 Выбор схем базирования стр. 21
3.2 Маршрут обработки отдельных поверхностей стр. 23
3.3 Маршрут обработки детали стр. 24
3.4 Выбор инструмента для механической обработки стр. 25
3.5 Расчёт технологических размеров стр. 27
Глава 4 «Проектирование технологических наладок» стр. 31
4.1 Расчёт режимов резания и на токарную операцию 010 стр. 31
4.2 Технически обоснованная норма времени стр. 33
ВЫВОД стр. 36
СПИСОК ЛИТЕРАТУРЫ стр. 37

.
Для этого необходимо определить тип производства, провести анализ служебного назначения детали, анализ технологичности конструкции детали. Затем спроектировать технологический процесс механической обработки, рассчитать линейные размеры заготовки с учетом припусков и напусков. После чего, выбираются станки и режимы обработки детали, также рассчитывается норма времени на обработку детали на конкретных операциях.
После последовательного выполнения всех этих действий можно делать вывод о целесообразности, с технологической точки зрения, производства детали «штуцер» спроектированным технологическим процессом механической обработки.

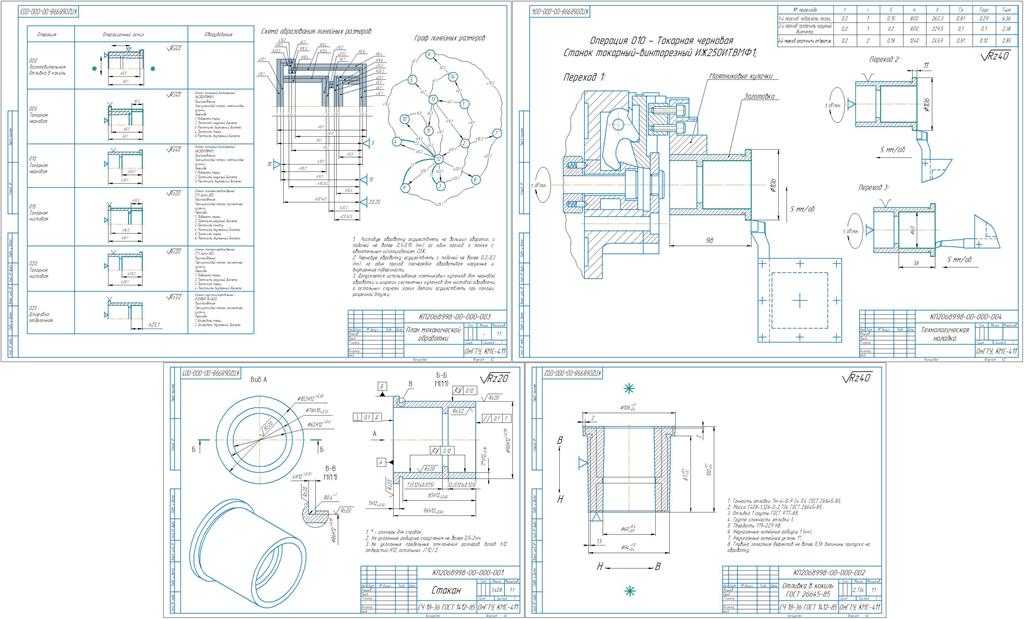

Состав: Лист 1-Стакан, Лист 2-Отливка, Лист 3-План мех. обработки, Лист 4-наладка, пояснительная записка. Язык документа
