Разработка технологического процесса механической обработки поверхностей детали «Вал»

Барановичский Государственный Университет
Кафедра технологии машиностроения
Курсовая работу по дисциплине "Технология машиностроения"
На тему: "Разработка технологического процесса механической обработки поверхностей детали «Вал»»
Барановичи, 2016

Исходные данные: деталь вал, материал детали - сталь 45, годовой выпуск деталей - 130000 штук.

В данной работе определяется технологичность конструкции детали двумя вариантами: качественный и количественный. Рассматривается обоснование метода получения заготовки, маршрута механической обработки детали. Уточняется тип производства, рассчитываются припуски на механическую обработку поверхностей.

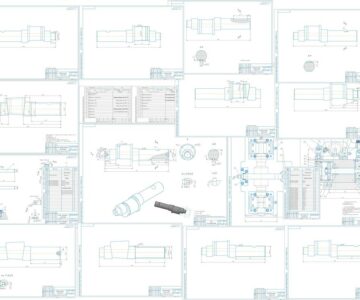

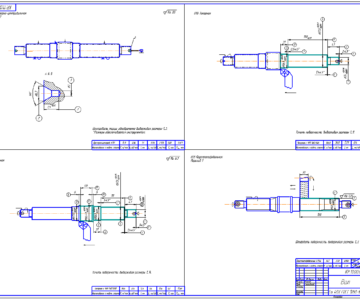

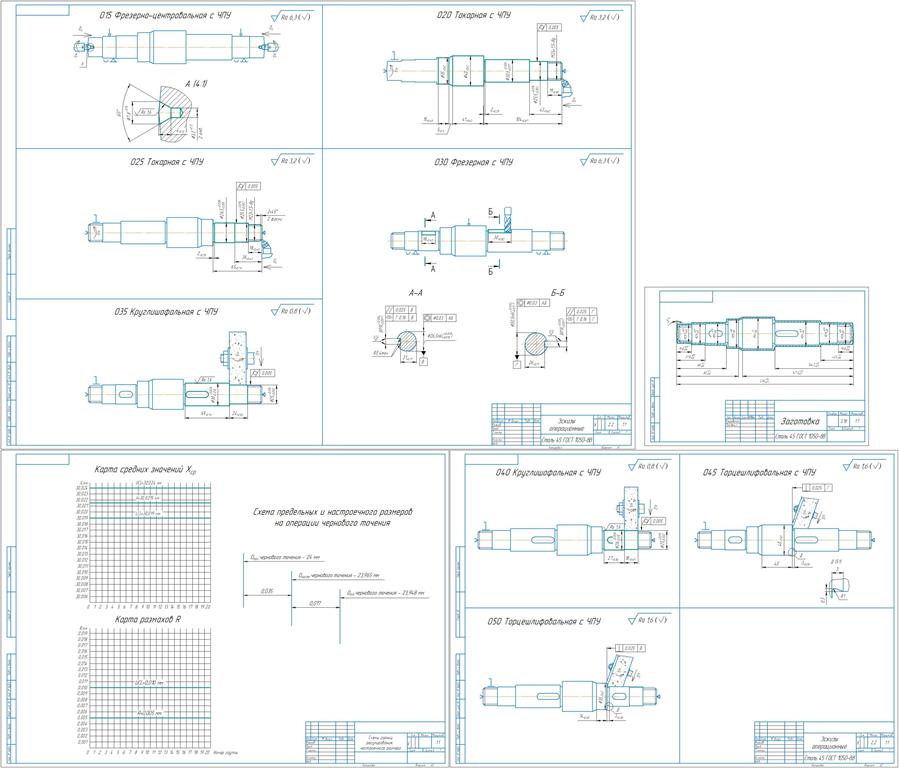

Графическая часть содержит заготовку, операционные эскизы, схемы границ регулирования и настроечного размера.

Содержание
1. Введение
2. Определение технологичности конструкции детали
А) Качественная
Б) Количественная
3. Определение типа производства
4. Выбор и обоснование метода получения заготовки\
5. Выбор маршрута механической обработки детали
6. Выбор маршрутов обработки заданных поверхностей
7. Уточнение типа производства и установление организационной формы производства
8. Расчёт припусков на механическую обработку заданной поверхности
9. Выбор технологических баз для обработки заданных поверхностей
10. Расчёт составляющих и общей погрешности станка
11. Расчёт границ регулирования
12. Расчёт настроечного размера
13. Заключение
14. Перечень использованных источников
