КОМПАС 3D 18

Технологический процесс механической обработки детали типа «Вал»

БНТУ
Кафедра "Конструирование и производство приборов"
Курсовой проект по дисциплине "Технология приборостроения"
На тему:"Технологический процесс механической обработки детали типа «Вал»
Минск 2017

В данном курсовом проекте представлена разработка технологического процесса обработки детали "Вал" и решаются следующие задачи:
1. Анализ конструкции детали на технологичность.
2. Определение типа производства и размера партии.
3. Выбор способа получения заготовки.
4. Разработка технологического маршрута.
5. Расчет припусков и межоперационных размеров.
6. Разработка операций технологического процесса.

Содержание

Введение
1 Анализ конструкции детали и её назначение
2 Анализ конструкции на технологичность
2.1 Качественная оценка технологичности детали
2.2 Количественная оценка технологичности детали
3 Определение типа производства
4 Определение способа получения заготовки
5 Выбор и обоснование технологического маршрута обработки
6 Выбор и обоснование технологических баз на всех операциях и переходах
7 Расчёт и определение припусков на обработку резанием
8 Выбор металлорежущих станков.
9 Определение режимов резания
10 Определение технической нормы времени
11 Подробная разработка четырёх технологических переходов
Список использованных источников
Приложение

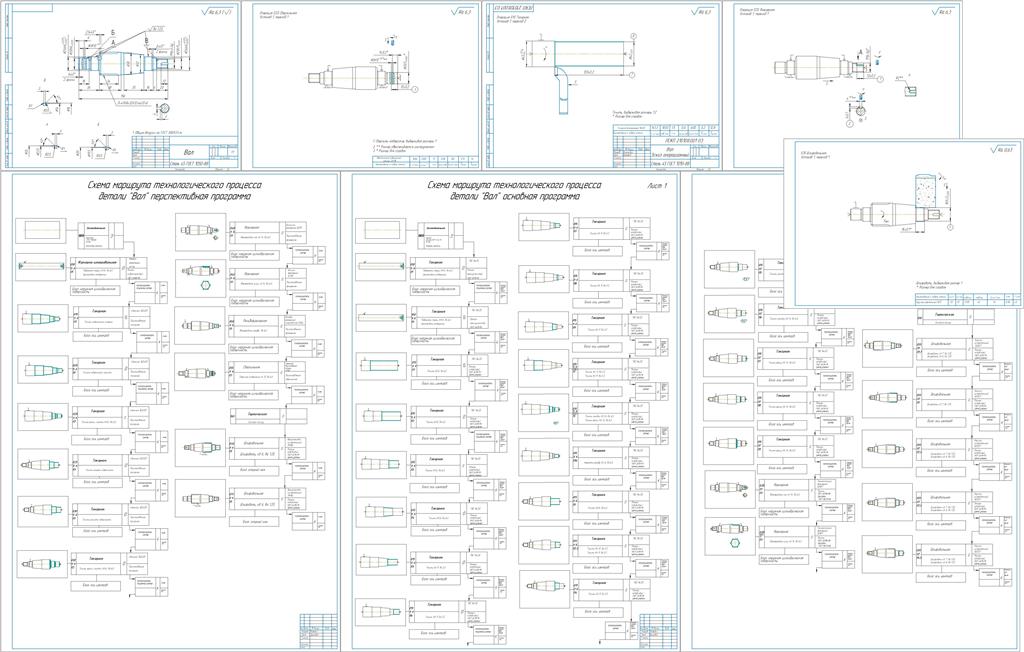

Состав: ПЗ, Операционные карты, Маршрутные карты, Маршрут основной программы, Маршрут перспективной программы, Операционные эскизы, Рабочий чертеж детали Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс механической обработки детали типа «Вал»
