Белорусский национальный технический университет
Кафедра “Горные машины”
по дисциплине “Технология машиностроения и ремонта горных машин”

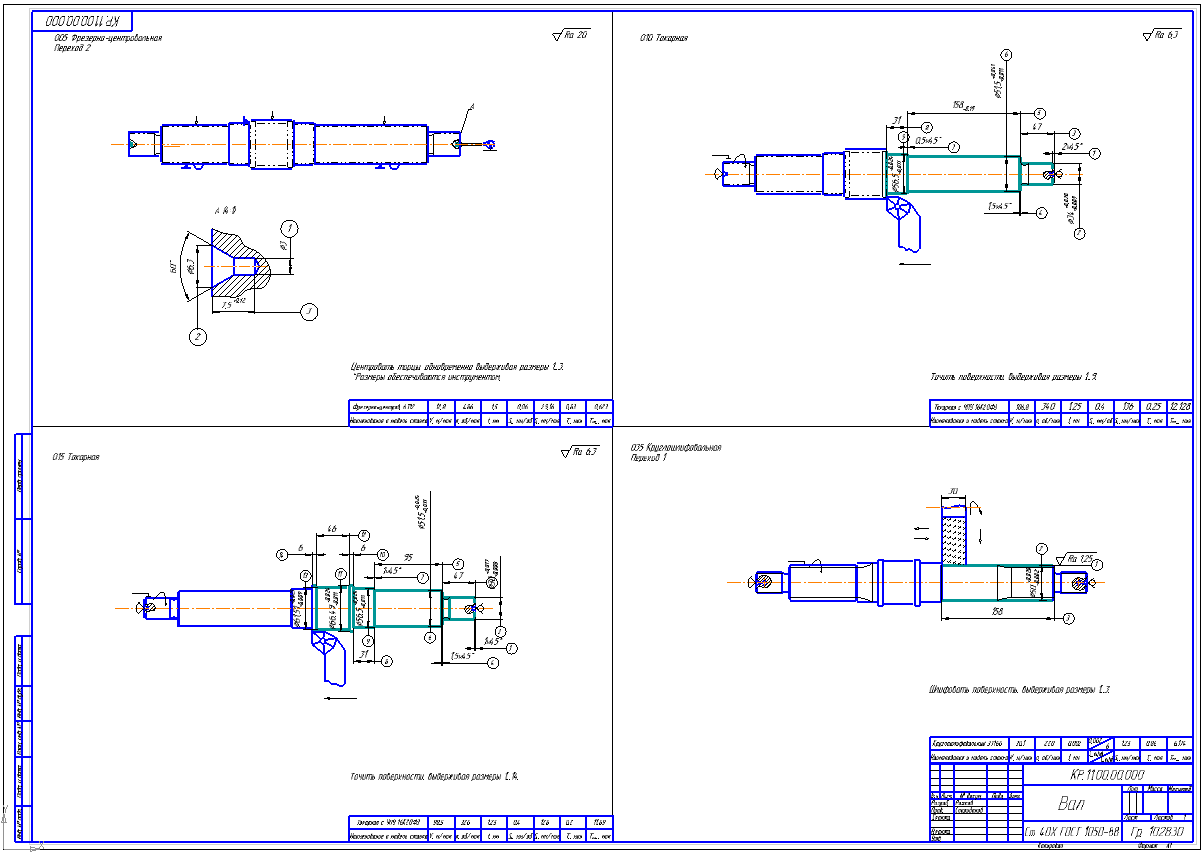

1.Описание конструкции и назначение детали.
Вал входит в состав редуктора машины и предназначена для передачи крутящего от первого вала к последующим. На вал одеваются подшипники и затем устанавливают в корпус коробки передач.
Основными конструктивными поверхностями детали являются посадочные поверхности ∅ 55 подшипники.
Рассматриваемая деталь изготавливается из сталь 40X. Химический состав и механические свойства приведены в таблицах 1 и 2.
Таблица 1. Химический состав стали 40X ГОСТ 4543-71
С Si Mn S P Ni Cr
не более
0,36 - 0,44 0,17 - 0,37 0,50-0,80 0,035 0,30 0,8 - 1,1
Таблица 2. Механические свойства стали 45
σ_т,МПа σ_вр,МПа δ_5,%
ψ,%
a_н,Дж/〖см〗^2 HB (не более)
не менее горячекатаной отожженной
440 635 14 40 54 235 197
