Разработка технологического процесса на деталь Вал цепной передачи с проектированием приспособлений

Барановичский государственный университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Технология станкостроения"
На тему: "Разработка технологического процесса на деталь Вал цепной передачи с проектированием приспособлений"
Барановичи 2017

Исходные данные: Чертеж детали - Вал цепной передачи; Объем выпуска - 9000 шт/год; Режим работы - двухсменный.

В данном проекте произведен анализ служебного назначения вала цепной передачи, указаны конструктивные особенности и характеристика обрабатываемой детали. Также был обоснован выбор метода получения заготовки с указанием коэффициента использования материала. Разработан технологический процесс изготовления детали. Установлена последовательность переходов, выполнены аналитические расчеты припусков и режимы резания на операции механической обработки. Рассчитаны нормы времени. Произведен выбор типов станков и определены коэффициенты их загрузки. Еще было разработано станочное приспособление с расчетом на усилия зажима и на прочность. Также разработано контрольное приспособление, которое будет обеспечивать оптимальную точность измеряемых данных.

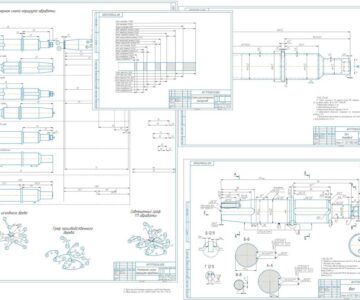

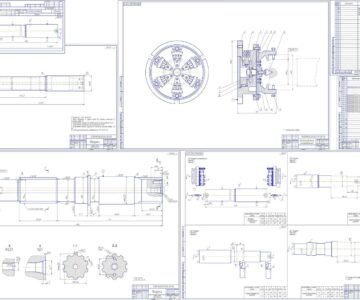

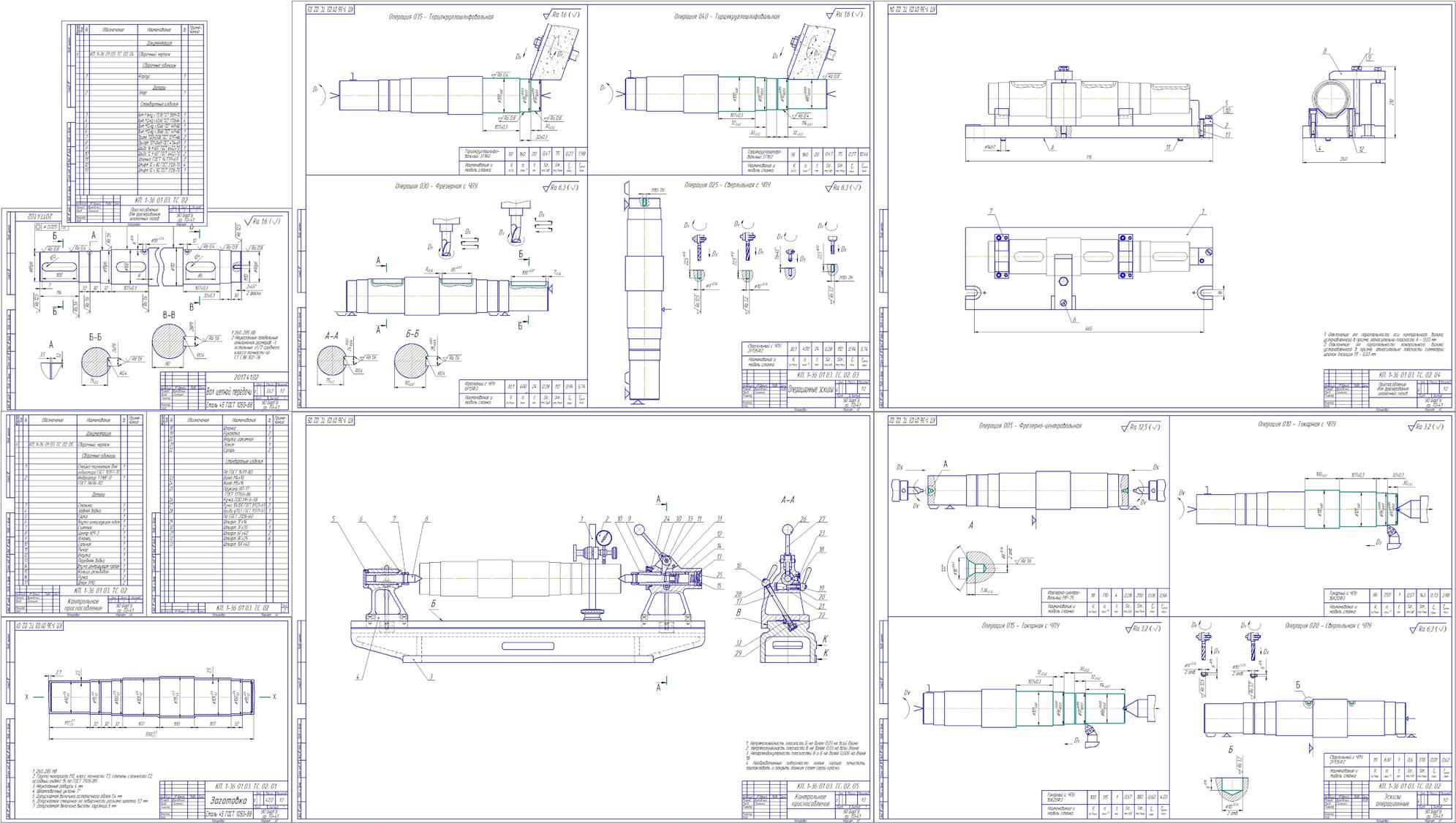

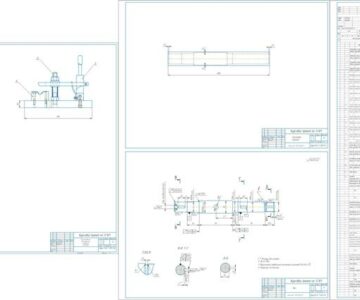

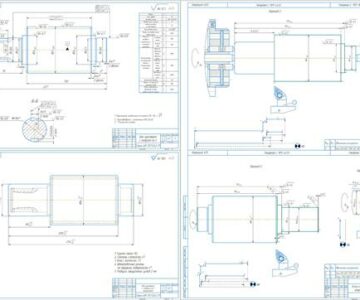

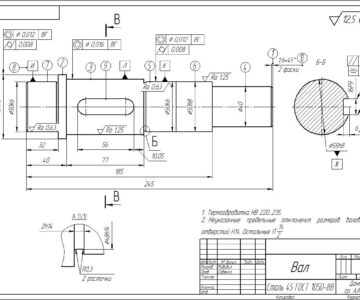

Графическая часть содержит чертежи детали и заготовки, операционных эскизов, чертежи станочного и контрольного приспособления, а также спецификации к ним, и комплект технической документации.

ВВЕДЕНИЕ
1 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
1.1 Назначение и конструкция обрабатываемой детали
1.2 Анализ технологичности конструкции детали
1.2.1 Качественная оценка
1.2.2 Количественная оценка
1.3 Определение типа производства
1.4 Выбор и технико-экономическое обоснование метода получения заготовки
1.5 Расчет припусков на механическую обработку
1.6 Расчет режимов резания
1.7 Техническое нормирование
1.8 Выбор оборудования и расчет его количества
1.9 Технико-экономическое обоснование разработанного техпроцесса
2 КОНСТРУКТОРСКИЙ РАЗДЕЛ
2.1 Станочное приспособление
2.1.1 Расчет приспособления на усилия зажима
2.1.2. Расчет элементов приспособления на прочность
2.2 Контрольное приспособление
2.2.1 Назначение и принцип работы
2.2.2 Расчет приспособления на точность
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Состав: Деталь, Заготовка, Операционные эскизы, Станочное приспособление (СБ) + спецификация, Контрольное приспособление (СБ) + спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса на деталь Вал цепной передачи с проектированием приспособлений

афыалгывастылдсп\Карта эскизов.doc
афыалгывастылдсп\КД+МК.doc
афыалгывастылдсп\КК.doc
афыалгывастылдсп\Деталь.cdw
афыалгывастылдсп\Заготовка.cdw
афыалгывастылдсп\Контрольное приспособление.cdw
афыалгывастылдсп\Операционные эскизы 1.cdw
афыалгывастылдсп\Операционные эскизы 2.cdw
афыалгывастылдсп\Спецификация КП1.cdw
афыалгывастылдсп\Спецификация КП2.cdw
афыалгывастылдсп\Спецификация СП.cdw
афыалгывастылдсп\Станочное приспособление.cdw
афыалгывастылдсп\Пояснительная записка.docx
афыалгывастылдсп
