Разработка технологического процесса восстановления коленчатого вала 66-1005015-10 автомобиля ГАЗ-53

Уральский федеральный университет им. первого Президента России Б.Н. Ельцина
Кафедра подъемно-транспортных машин и роботов
Курсовой проект по дисциплине: "Технология организации восстановления деталей и сборочных единиц"
На тему:Разработка технологического процесса восстановления коленчатого вала 66-1005015-10 автомобиля ГАЗ-53
Екатеринбург 2020

Для достижения цели данного курсового проекта необходимо:
• Найти необходимые данные по возможным неисправностям и ремонтным размерам заданной детали
• Оформить ремонтный чертеж согласно ГОСТ
• Оформить маршрутную и операционную карты для выбранного технологического процесса
• Разработать план производственного участка, с учетом оборудования, выбранного для устранения неисправностей.

Оглавление
Введение 5
1. Описание назначения, устройства и условий работы детали 6
2. Анализ дефектов детали 8
3. Разработка технологического процесса ремонта коленчатого вала 66-1005015-10………………………………………………………………………...11
3.1 Технология дефектации и разделки трещин шатунных шеек 11
3.2 Технология сварочного процесса шатунных шеек 12
3.3 Технология шлифования шатунных шеек 12
3.4 Технология суперфиниширования шатунных шеек 15
4. Расчет режимов операция восстановления 16
4.1 Расчет режимов сварочного процесса шатунных шеек 16
4.2 Расчет припусков и промежуточных процессов для шатунных шеек 16
4.3 Расчет режимов шлифования шатунных шеек…………………………...17
5. Расчет норм времени 18
5.1 Расчет времени на сварочную операцию (010) 18
5.2 Расчет времени на шлифовальную операцию (015) 19
6. Планировка цеха по восстановлению коленчатых валов 21
6.1 Поточно-механизированная линия восстановления коленчатых валов.. 21
6.2 Оборудование и оснастка поточно-механизированной линии………..... 23
7. Заключение 27
8. Библиографический список 28

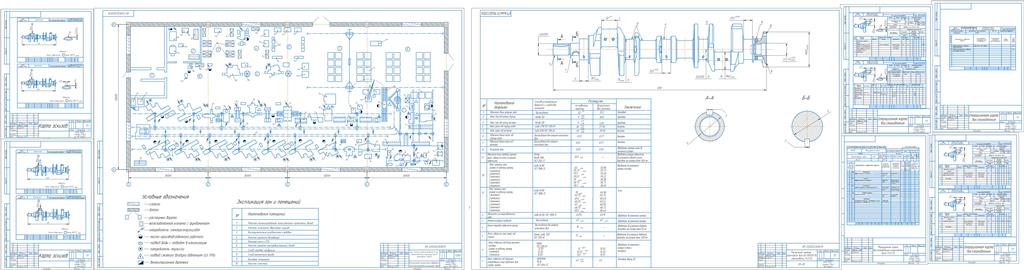

Состав: Ремонтный чертеж коленчатого вала (1 лист А1), План поточно-механизированной линии восстановления коленчатого вала (2 лист А1), Маршрутная карта(А4), Операционные карты(А4), Карты эскизов(А4), ПЗ ПЗ Язык документа

Софт: КОМПАС-3D 16V1

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса восстановления коленчатого вала 66-1005015-10 автомобиля ГАЗ-53

Карта эскизов (2).cdw
Карта эскизов.cdw
Маршрутная карта.cdw
операц. карта 1.cdw
Операционная карта восстановления 2.cdw
Операционная карта восстановления 3.cdw
ПЗ .docx
титульник.docx
1 лист.cdw
2 лист .cdw
