Разработка технологического процесса восстановления коленчатого вала. Дефекты коренных шеек

Владимирский государственный университет
Кафедра автомобильного транспорта
Курсовой проект по дисциплине: «Технология и организация восстановления деталей и сборочных единиц»
На тему: «Разработка технологического процесса восстановления коленчатого вала. Дефекты коренных шеек»
Владимир 2020

Наименование детали: Коленчатый вал двигателя автомобиля ГАЗ-53
Годовая программа: 1350 шт. Коэффициент ремонта: 0,94
В данном курсовом проекте выполняется: разработка технологического процесса восстановления детали. Выполнение ремонтного чертежа детали, карта общего вида, карты эскизов на шлифовальные операции, а так же чертеж в виде блок схемы сборки шорт-блока (цилиндро-поршневая группа, шатунно-поршневая группа).
Содержание
Введение
1. Задание
2. Характеристика условий работы детали и перечень возможных дефектов
3. Определение партии обрабатываемых деталей
4. Технические условия на дефектацию и способы определения дефектов
5. Выбор и обоснование способов восстановления изношенных и поврежденных поверхностей 10
6. Установление последовательности операций технологического
процесса
7. Определение режимов обработки
8. Разработка технологического процесса сборки
Заключение
Список использованной литературы

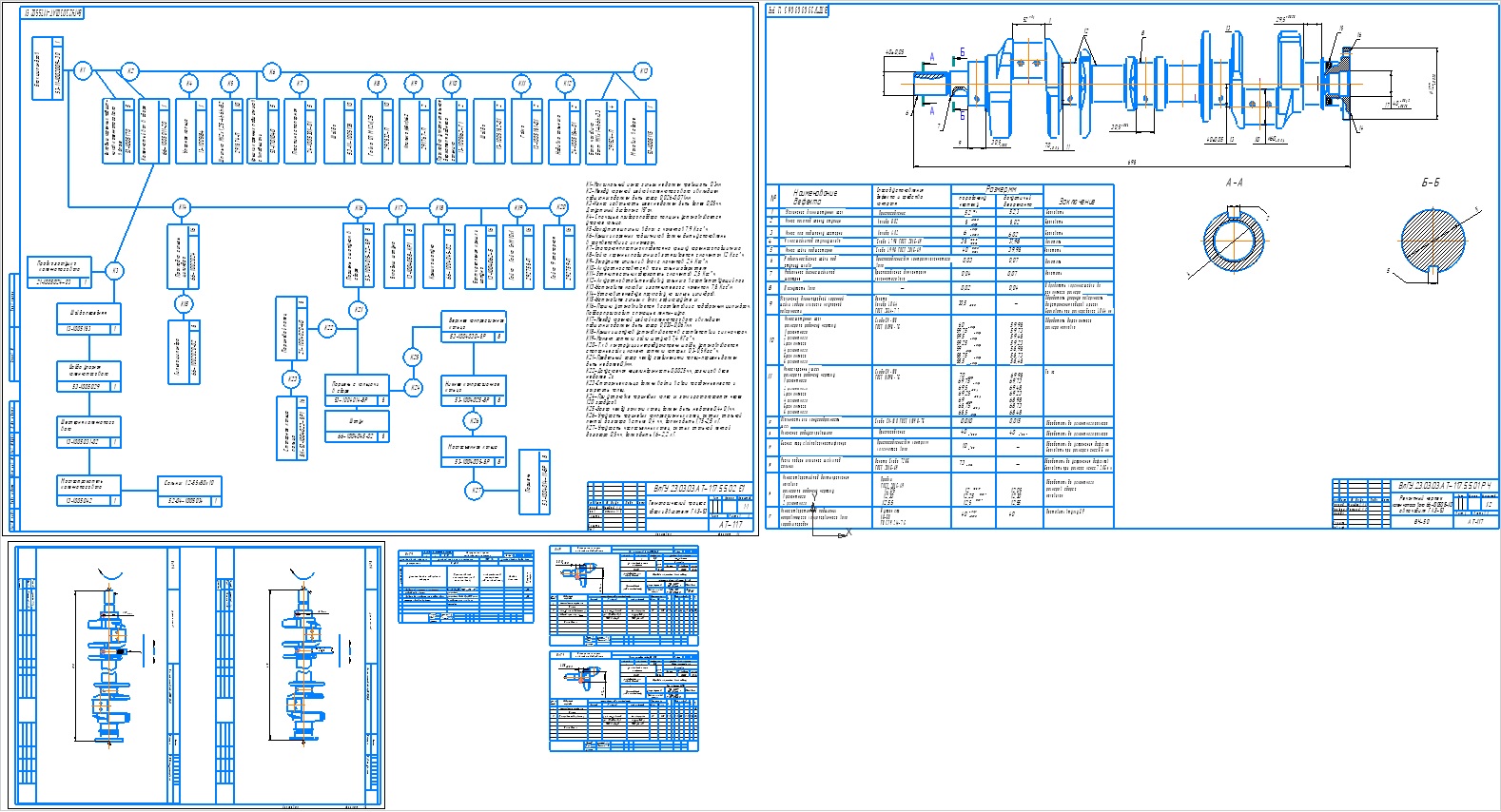

Состав: Коленчатый вал (СБ), Маршрутная карта, Общий вид процесса, Карта восстановления 1, Карта восстановления 2, Блок схема сборки шорт-блока (Е1). Язык документа

Софт: КОМПАС-3D 18,1

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Разработка технологического процесса восстановления коленчатого вала. Дефекты коренных шеек

Блок схема сборки шорт блока (Е1).cdw
Карта восстановления 1.cdw
Карта восстановления 2.cdw
Коленчатый вал (СБ).cdw
Курсовая работа (пояснительная записка).docx
Маршрутная карта.cdw
Общий вид процесса.cdw
