Разработка устройства для отделочно-упрочняющей обработки шеек коленчатых валов

Пензенская государственная сельскохозяйственная академия
кафедра технический сервис машин
Дипломный проект на тему разработка устройства для отделочно-упрочняющей обработки шеек коленчатых валов
Пенза 2013

В дипломном проекте проведен анализ хозяйственной деятельности, предприятия, рассчитано количество капитальных, текущих и ежесменных технических ремонтов, обоснована разработка устройств для упрочнения валов.
В конструкторской части были рассмотрены существующие конструкции устройств для упрочнения валов, на основании которых была предложена разработка, устраняющая недостатки существующего. Произведены необходимые расчёты.
В технологической части проекта показан процесс чистовой обработки шеек коленчатых валов.
В части «Безопасность жизнедеятельности» рассмотрены вопросы по безопасности обращения с устройствами по упрочнению коренных шеек коленчатых валов, рассчитаны искусственное освещение, заземление оборудования в механическом участке и отходы производства.
В разделе по оценке экономической эффективности проекта рассчитана экономическая эффективность внедрения предлагаемых конструкторской разработки, определена стоимость ее изготовления, определена годовая экономия и срок окупаемости дополнительных вложений.
Содержание
Аннотация
Введение
1 Организационно - экономическая характеристика ООО «Аграрная группа»
2 Расчет ремонтно-обслуживающей базы
3 Конструкторская часть
3.1 Устройства для упрочнения валов
3.2 Описание конструкции предлагаемого устройства для упрочнения шеек коленчатых валов
3.3 Расчет усилия обкатывания
3.4 Расчет пружины сжатия
4. Технологическая часть
4.1 Разработка маршрутной технологии
4.2 Технологическая карта чистовой обработки шеек коленчатого вала
5 Безопасность жизнедеятельности
6 Экономическая эффективность проекта
Общие выводы

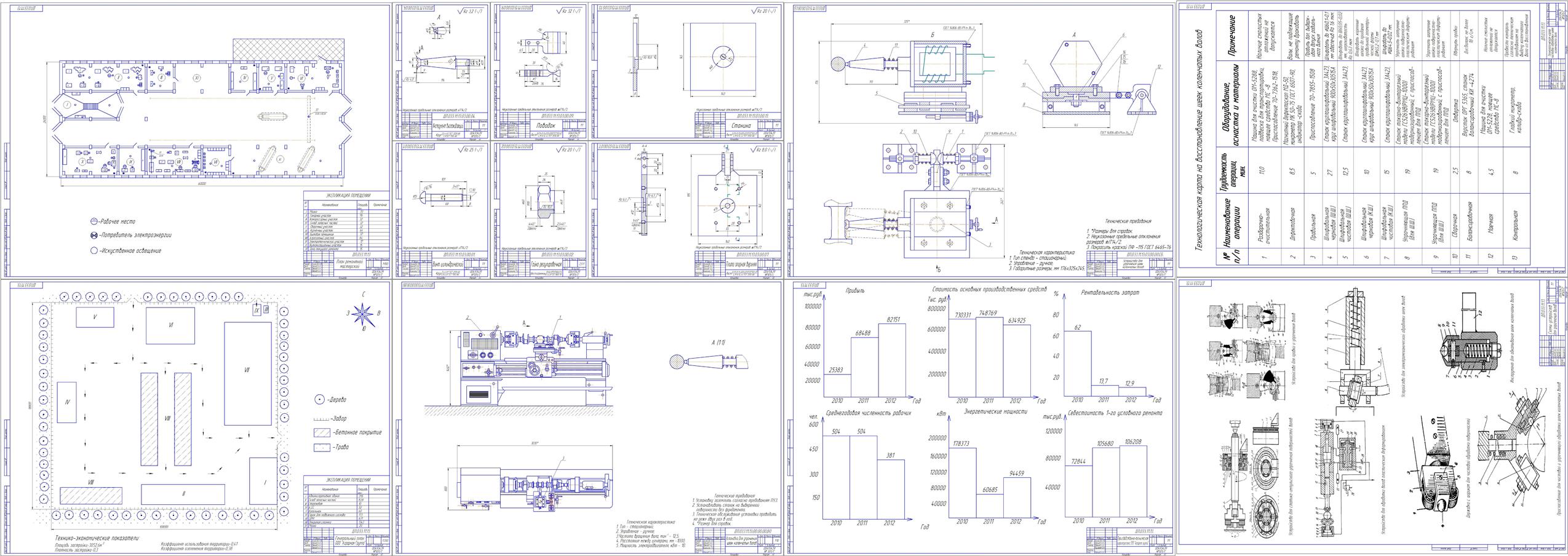

Литература
