Разработка технологии изготовления детали барабан

Работа выполнялась в 2018г. на заказ. Данные по учебному заведению неизвестны.
Дипломный проект на тему: "Разработка технологии изготовления детали "Барабан".
2018г.

В дипломном проекте разрабатывается: технологический процесс механической обработки детали "Барабан", специальная оснастка, а также ряд непосредственно связанных с ним вопросов, таких как:
- составить описание детали и материала, провести анализ технологичности данной детали ;
- определение типа производства, такта выпуска деталей и величины партии, одновременно запускаемых в обработку деталей;
- расчет и обоснование метода получения заготовки;
- расчет припусков;
- разработка технологического процесса обработки и выбор оборудования;
- расчет операции механической обработки поверхностей;
- рассчитать и выбрать необходимое количество оборудования и обслуживающего персонала для изготовления данной детали и спроектировать участок;
- разработать мероприятия по организации рабочего места станочника, инструментального хозяйства и технического контроля;
-разработать мероприятия по охране труда и пожарной защите;
-выполнить технико-экономический анализ по проектному участку.
Исходные данные:
- чертеж детали;
- годовая программа выпуска - 50000 шт.год.;
- режим работы производственного отделения в 2 смены.
Состав работы:
пояснительная записка 81 лист, комплект документов на технологический процесс.

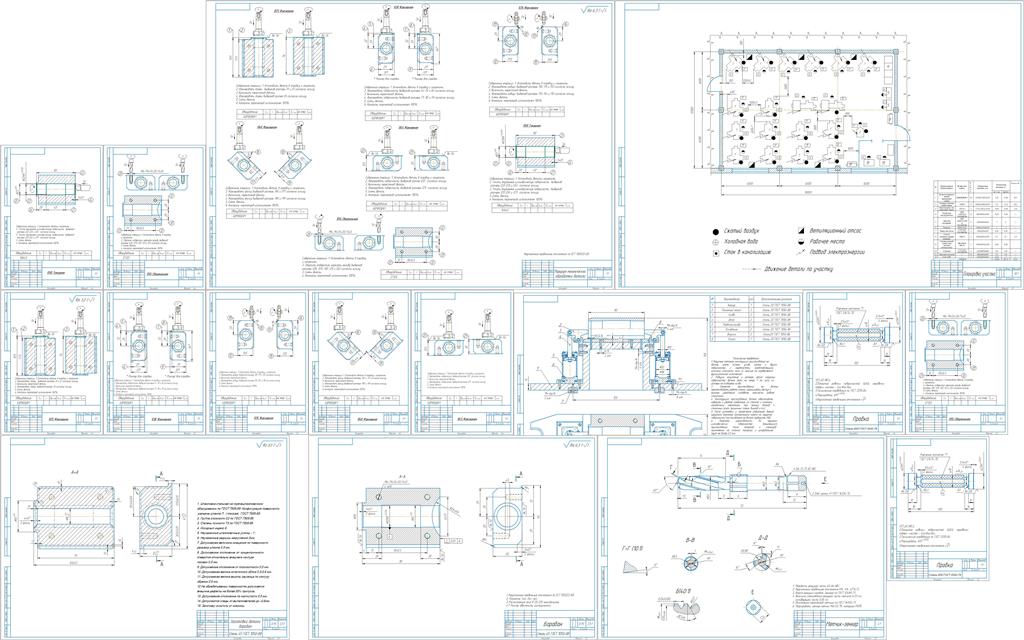

графическая часть - Барабан (формат А2), Заготовка детали "Барабан" (формат А2), маршрут механической обработки детали "Барабан" (формат А1), Метчик-зенкер (формат А2), Пробка (формат А4), Зажимное приспособление (формат А2), Планировка механического участка (формат А1).
Дополнительно: лист графической части - маршрут механической обработки детали "Барабан" формата А1 был разбит пооперационно на 7 листов формата А4 (файл маршрут обработки на А4) для удобства подшивки в дипломный проект.
Содержание
Введение
1. Общая часть
1.1 описание детали
1.2 описание материала детали
1.3 анализ технологичности детали. Количественная и качественная оценка технологичности
1.4 определение типа производства
2. Технологическая часть
2.1. Выбор вида и способа получения заготовки
2.2. Разработка маршрутного технологического процесса
2.3. Выбор оборудования, инструмента и оснастки
2.4. Расчет припусков и межоперационных размеров
2.5. Расчет режимов резания
2.6. Нормирование операций механической обработки
2.7. Описание, выбор и расчет режущего инструмента
2.8. Расчёт и проектирование станочного приспособления
2.9. Описание, выбор и расчет мерительного инструмента
3. Производственные расчеты
3.1. Определение потребного количества оборудования и его загрузки
3.2. Расчет необходимого количества основного обслуживающего персонала
3.3. Определение площади участка
3.4. Компоновка производственного участка
4. Организационная часть
4.1 планировка оборудования и рабочих мест на проектируемом участке
4.2. Организация транспортировки изделия на участке
4.3. Организация рабочего места станочника.
4.4. Организация инструментального хозяйства
4.5. Организация технического контроля
4.6. Организация ремонта оборудования на участке
4.7. Мероприятия по охране труда, технике безопасности и противопожарной защите, производственной эстетике на участке
5. Экономическая часть
5.1 расчет фонда заработной платы рабочих
5.2. Расчет стоимости основных материалов
5.3. Расчет цеховых накладных расходов по степеням затрат. Определение накладных расходов
5.4. Определение себестоимости одного изделия
Выводы
Список литературы
Приложения

Состав: Барабан, Заготовка детали "Барабан", Маршрут механической обработки детали "Барабан", Метчик-зенкер, Пробка, Зажимное приспособление (СБ) спецификация в составе чертежа, Планировка механического участка. Пояснительная записка. Комплект документов на технологический процесс. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологии изготовления детали барабан

Чертеж детали А2.cdw
Чертеж заготовки А2.cdw
Пояснилка.doc
Тех карты.xlsx
Маршрут обработки на А4.cdw
Обработка А1.cdw
Планировка участка А1.cdw
приспособа А2.cdw
Пробка А4.cdw
черт метч-зенк А2.cdw
