Шлифовально – сборочный цех по выпуску шариковых однорядных подшипников с подробной разработкой технологического процесса изготовления внутреннего кольца подшипника 2000083.

Самарский государственный технический университет
Кафедра "Технология машиностроения"
Дипломный проект: шлифовально – сборочный цех по выпуску шариковых однорядных подшипников с подробной разработкой технологического процесса изготовления внутреннего кольца подшипника 2000083.
Самара 2015

В дипломном проекте спроектирован шлифовально – сборочный цех по выпуску шариковых однорядных подшипников с подробной разработкой технологического процесса изготовления внутреннего кольца подшипника 2000083.
Изложены технические характеристики изделия, обоснован тип производства, разработана маршрутная технология, выбрано оборудование, приспособление, рассчитаны припуски на обработку, режимы резания, подсчитаны технико – экономические показатели, разработан специальный вопрос: одновременное шлифование дорожки качения и опорного бортика прерывистыми кругами.

Пояснительная записка содержит: Страниц………………….....67
Рисунков…………………………………………………………...10
Таблиц…………………………………..........................................39
Приложений……………………………………….4, форматом А4.
Графическая часть…………………………..9 листов, формата А1.

ДИПЛОМНЫЙ ПРОЕКТ, ШЛИФОВАЛЬНО-СБОРОЧНЫЙ ЦЕХ, СЛУЖЕБНОЕ НАЗНАЧЕНИЕ, СХЕМЫ БАЗИРОВАНИЯ, СХЕМЫ УСТАНОВКИ, МЕТОДЫ ОБРАБОТКИ ОТДЕЛЬНЫХ ПО-ВЕРХНОСТЕЙ, МАРШРУТ ОБРАБОТКИ, ОПЕРАЦИЯ, РЕЖИМЫ РЕЗАНИЯ, НОРМЫ ВРЕМЕНИ, ТЕХНИКО-ЭКОНОМИЧЕСКИЙ АНАЛИЗ, СРЕДСТВА ТЕХНОЛОГИЧЕСКОГО ОСНАЩЕНИЯ, СТАНДАРТИЗАЦИЯ, КАЧЕСТВО ПРОДУКЦИИ, РАСЧЕТ УЧАСТКА ЦЕХА, ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ.

Состав: Базовый ТП, Токарная операция, предлагаемый ТП, план цеха, патрон, спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V12

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Шлифовально – сборочный цех по выпуску шариковых однорядных подшипников с подробной разработкой технологического процесса изготовления внутреннего кольца подшипника 2000083.

Bazovy_TP.cdw
Detal_A2.cdw
Detal_A3.cdw
Koltso_naruzhnoe.cdw
Kopia_2_Spetsifikatsia.cdw
Kopia_3_Spetsifikatsia.cdw
Patron.cdw

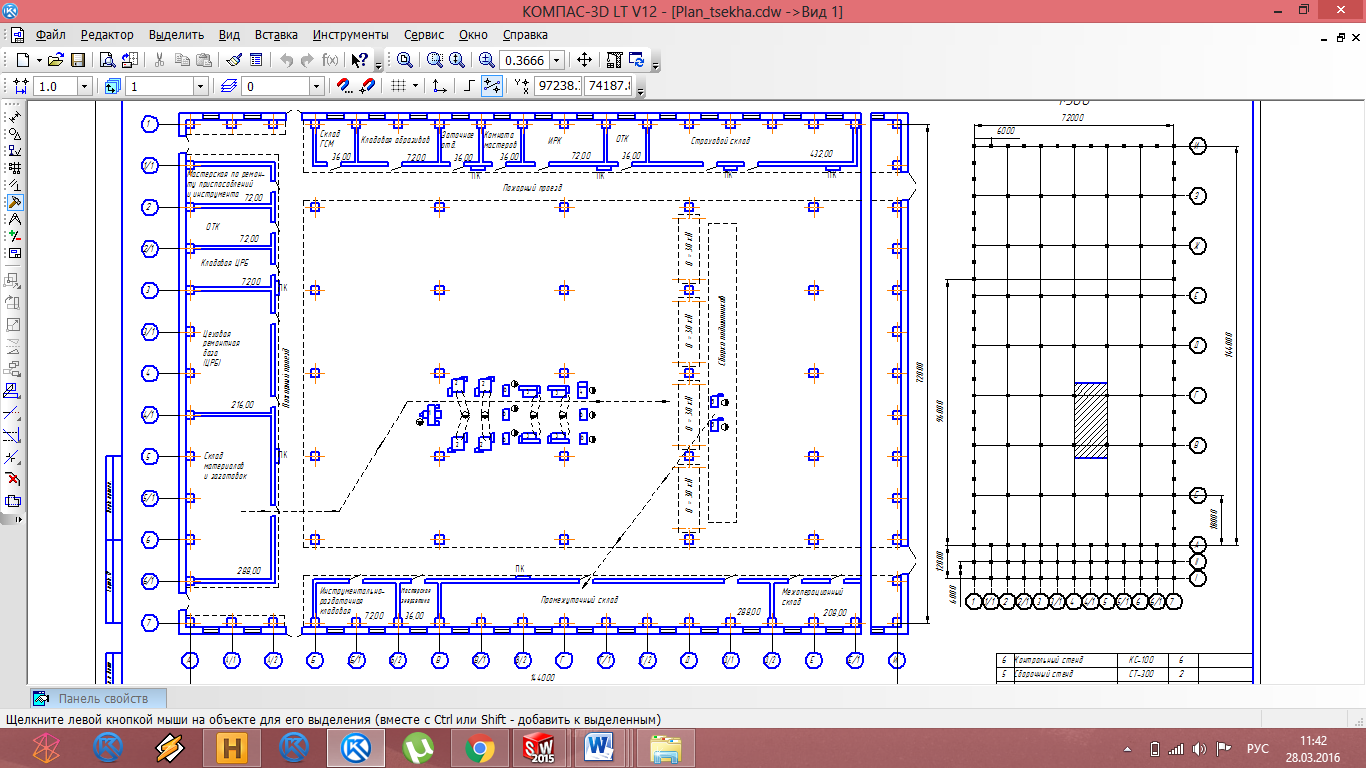

Plan_tsekha.cdw
Podshipnik_A2.cdw
Predlagaemy_TP.cdw
Tokarnaya.cdw
Tortseshlifovalnaya.cdw
Zapiska.doc
Zheloboshlifovalnaya.cdw
