Спецлапка с откладным направителем для настрачивания вьюнчика

ГБОУ СПО "Самарский техникум промышленных технологий"
Специальность "Техническая эксплуатация, обслуживание электрического и электромеханического оборудования"
Технология машиностроения
"Спецлапка с откладным направителем для настрачивания вьюнчика"
2015

В данном проекте сконструирована спецлапка с откладным направителем для настрачивания вьюнчика.

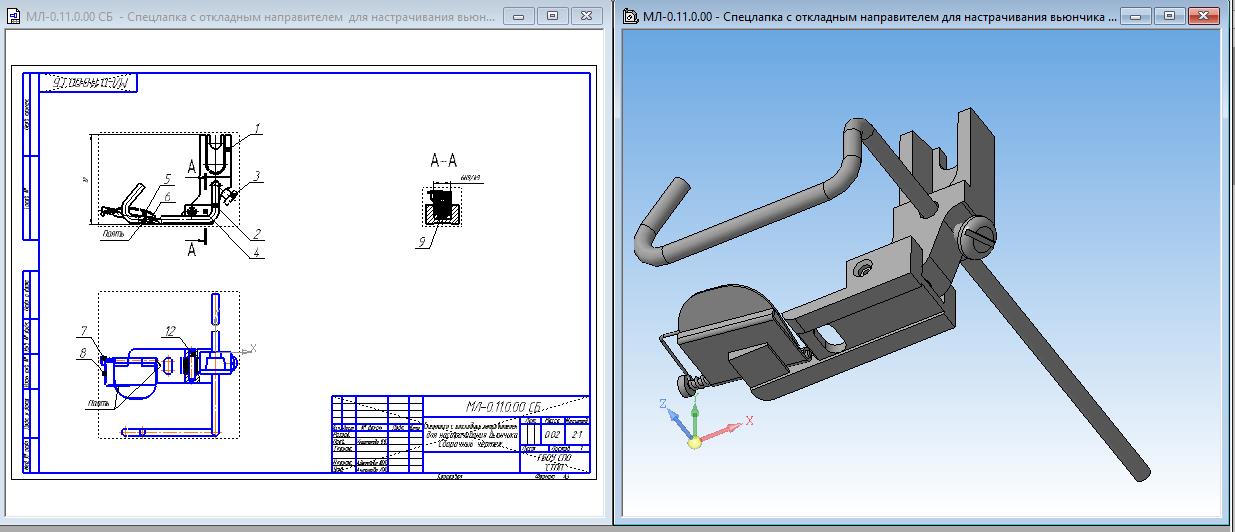

Проект содержит 1 лист сборочного чертежа формата А3, 7 листов чертежей деталей, 1 лист спецификации.

Состав: Спецлапка с откладным направителем для настрачивания вьюнчика (СБ), Деталировка (Стойка, Крючок, Откидной направитель, Ось, Лапка, Пружина), Спецификация

Софт: КОМПАС-3D 15.1

Файлы:
МЛ-0.11.0.00 - Спецлапка с откладным направителем для настрачивания вьюнчика.spw
МЛ-0.11.0.08 - Пружина.m3d
МЛ-0.11.0.09 - Пружина.m3d
МЛ-0.11.0.04 - Лапка.m3d
МЛ-0.12.0.04 - Пружина.m3d
МЛ-0.11.0.01 - Стойка.cdw
МЛ-0.11.0.02 - Крючок.cdw
МЛ-0.11.0.07 - Ось.m3d
МЛ-0.11.0.07 - Ось.cdw
МЛ-0.12.0.02 - Стойка.m3d
МЛ-0.11.0.06 - Лоток.m3d
МЛ-0.12.0.04 - Пружина.cdw
МЛ-0.12.0.02 - Стойка.cdw
МЛ-0.12.0.03 - Лапка.cdw
МЛ-0.12.0.03 - Лапка.m3d
МЛ-0.11.0.01 - Стойка.m3d
МЛ-0.11.0.02 - Крючок.m3d
МЛ-0.11.0.00 - Спецлапка с откладным направителем для настрачивания вьюнчика.a3d
МЛ-0.11.0.00 СБ - Спецлапка с откладным направителем для настрачивания вьюнчика Сборочный чертеж.cdw
МЛ-0.11.0.05 - Откидной направитель.cdw
МЛ-0.11.0.05 - Откидной направитель.m3d
