БНТУ, Автомобили, Технология автомобилестроения
Курсовой проект на тему:Технологический процесс изготовления детали "Шестерня ведущая"
Исходные данные: чертеж детали "Шестерня ведущая", режим работы цеха - двухсменный; материал детали - сталь 20ХН3А ГОСТ 4543 — 2016, объем партии - 100000 шт.
Темой проекта является разработка технологического процесса механической обработки детали Шестерня ведущая грузового автомобиля МАЗ 6422. В проекте содержится расчётно-пояснительная записка, комплект технологических и графических документов.
В пояснительной записке изложены описание детали, ее назначения в автомобиле и материала, обоснование метода получения заготовки и последовательность механической обработки, характеристика металлообрабатывающего оборудования. Также там обоснован выбор режущих, измерительных и вспомогательных инструментов, станочных приспособлений, а также расчёт операционных припусков и режимов резания. Целью проекта является приобретение знаний и первичных навыков по технологической подготовке производства, включая анализ технологичности детали, разработка ее технологического процесса механической обработки, описание конструктивных особенностей детали и средств контроля качества, а также обоснование технико-экономических характеристик детали по предложенным данным.

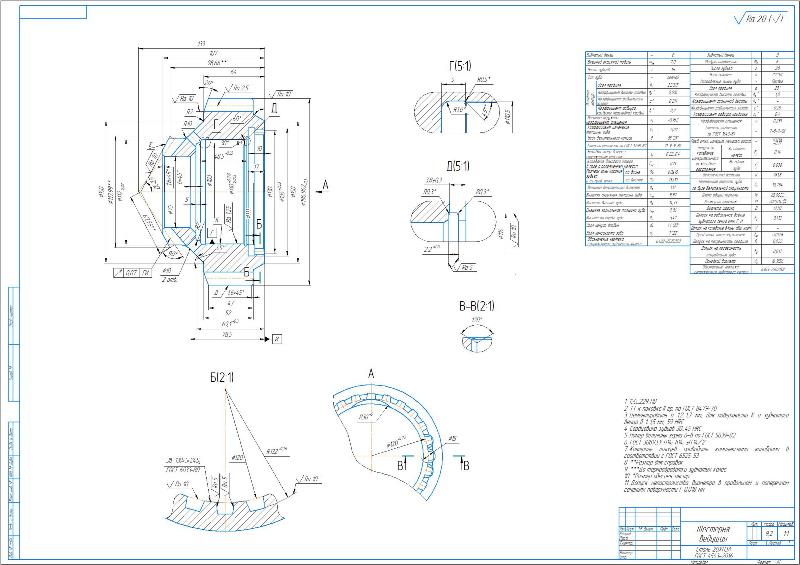

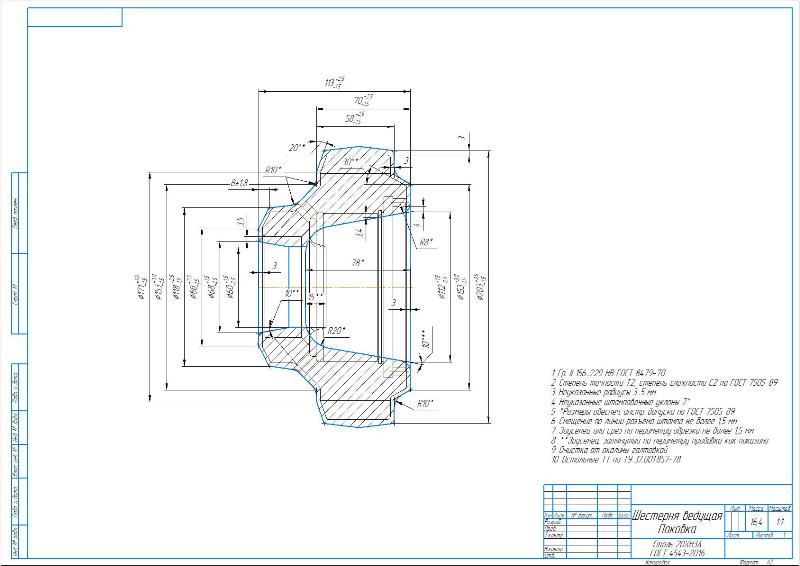

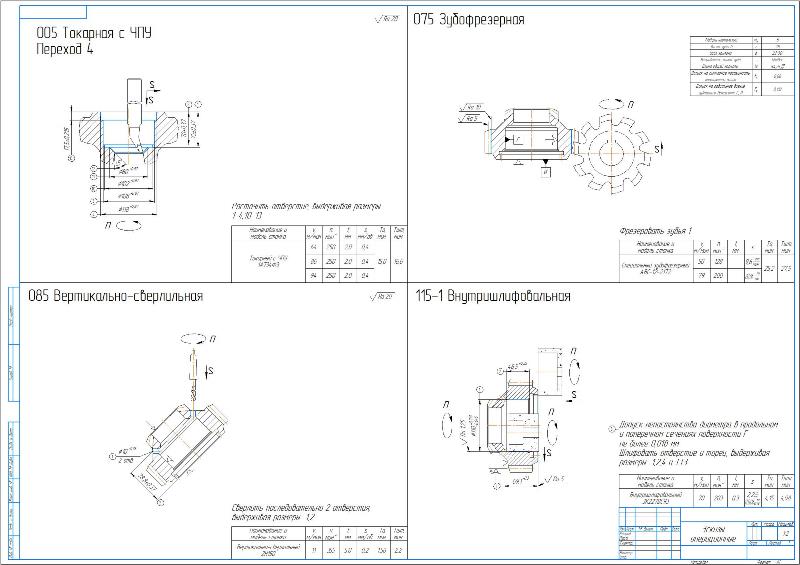

Графическая часть содержит: Чертеж детали "Шестерня ведущая" (А1), чертеж поковки детали (А2), эскизы операционные (А1), маршрутная карта (А4)
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. Назначение детали в узле, химического состава и механических свойств материала
2. Анализ технологичности конструкции детали
3. Определение и описание типа и формы производства
4. Обоснование и выбор метода получения заготовки
5. Назначение припусков на механическую обработку
6. Выбор технологического процесса механической обработки
7. Подбор режущего, мерительного и вспомогательного инструментов, приспособлений
8. Назначение режимов резания
9. Техническое нормирование технологического процесса
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЕ Маршрутная технологическая карта
