Технологический процесс изготовления детали Крепёж 27000 тыс. штук в год

Белорусский государственный университет транспорта
Кафедра " Материаловедение и технология материалов"
Курсовой проект по дисциплине "Материаловедение и технология материалов"
На тему: "Технологический процесс изготовления детали"
Гомель 2012

Исходные данные:
Чертёж детали - Крепёж
Производственная программа
Материал сталь 15Х5
Вид обработки Фрезерная

В данном проекте рассматривается процесс изготовления детали. Произведён расчёт параметров процесса изготовления и подбор станков и расчёт режущего инструмента.
Графическая часть содержит общий вид деали и загатовки, чертёж приспособления, маршрутная карта.
Курсовой проект содержит 2 листа формата А1 и 2 листа формата А4 графической части, 32 страницы пояснительной записки, содержащей 9 рисунков, 9 источников.
Характеристика. Обработка металлов режущими инструментами на станках в современном машиностроительном производстве занимает одно из главных мест в технологическом процессе изготовления изделий. Работа таких инструментов основана на использовании режущего клина. Клин, состоящий из двух поверхностей, сходящихся в острую кромку, может перемещаться относительно обрабатываемого куска металла- заготовки так, что одна поверхность клина будет давить на заготовку, а кромка разделять заготовку на две неравные части, меньшая из которых будет деформироваться, превращаясь в стружку такое взаимное перемещение клина и заготовки осуществляется в металлорежущем станке, где инструмент или заготовка может устанавливаться в дополнительных устройствах-приспособлениях.
Процесс обработки металлов резанием играет ведущую роль в машиностроении, так как точность форм и размеров и высокая частота поверхностей металлических деталей машин в большинстве случаев обеспечивается только такой обработкой.
Этот процесс успешно применяется во всех без исключения отраслей промышленности.
Обработка металлов резанием является весьма трудоемким и дорогостоящим процессом. Так, например, в среднем в машиностроении стоимость обработки заготовок резанием составляет от 50 до 60 стоимости готовых изделий.
Обработка металлов резанием, как правило, осуществляется на металлорежущих станках. Лишь отдельные виды обработки резанием, относящиеся к слесарным работам, выполняются вручную или с помощью механизированных инструментов
Обработка металлов резанием представляет собой совокупность действий, направленных на изменение формы заготовки путем снятия припуска режущими инструментами на металлорежущих станках, обеспечивая заданную точность и шероховатость обработанной поверхности.
В зависимости от формы деталей, характера обрабатываемых поверхностей и требований, предъявляемых к ним, их обработку можно проводить различными способами: механическими - точением, строганием, фрезерованием, протягиванием, шлифованием и др.; электрическими - электроискровым, электроимпульсным или анодно-механическим, а также ультразвуковым, электрохимическим, лучевыми и другими способами обработки.

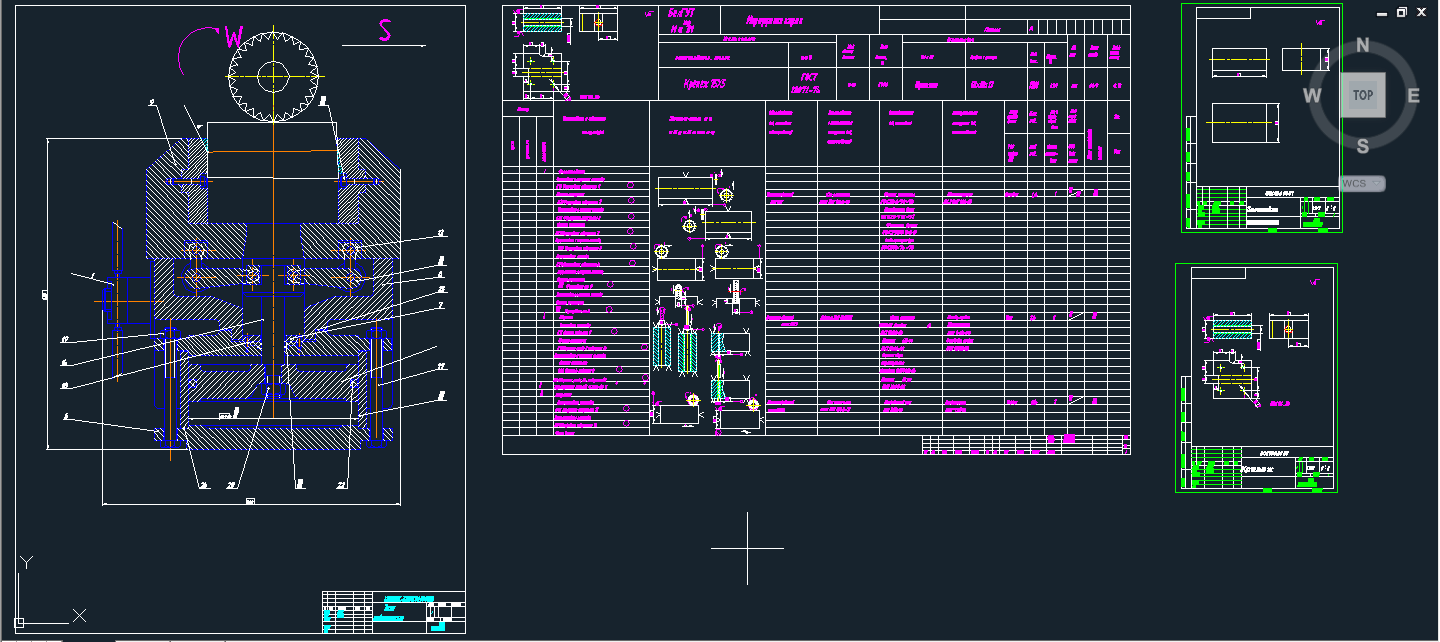

Состав: Деталь (ОВ), Заготовка (ОВ), Маршрутная карта, Приспособление (СБ), Спецификация, ПЗ. Язык документа

Софт: AutoCAD 14

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс изготовления детали Крепёж 27000 тыс. штук в год

Kурсач материалы\~WRD0002.tmp
Kурсач материалы\КУРСАЧ сорокин.doc
Kурсач материалы\Приспособление.dwg
Kурсач материалы\Сорокинмаршрутка2004.dwg
Kурсач материалы\Титульный.doc
Kурсач материалы
