Технологический процесс изготовления детали вал центрифуги. Проектирование станочного приспособления.

Курган
КГУ
2015 год

Целью данного дипломного проекта является закрепление приобретенных навыков по разработке технологических процессов изготовления деталей. В данном проекте решаются задачи по выбору заготовки, назначению припусков на обработку поверхностей; разрабатываются технологические операции с расчетами сравнительной экономической эффективности. Закрепляются практические навыки по решению различных технологических задач подготовки производства деталей машин, а также разработке технической документации.
Разрабатывается технологического процесса изготовления детали вал, разрабатывается операционная технология, т.е. выбираются базы и средства технологического оснащения. Определяются режимы резания, нормы технологического времени.
Далее сравниваются базовые и проектные технологические операции механической обработки детали.
Рассматриваются вопросы охраны труда, обеспечения экологической безопасности, а также безопасности в условиях чрезвычайных ситуаций.
Отдельно рассмотрен вопрос автоматизации производства.
Данный дипломный проект включает расчетно-пояснительную записку, графическую часть, комплект технологической документации.

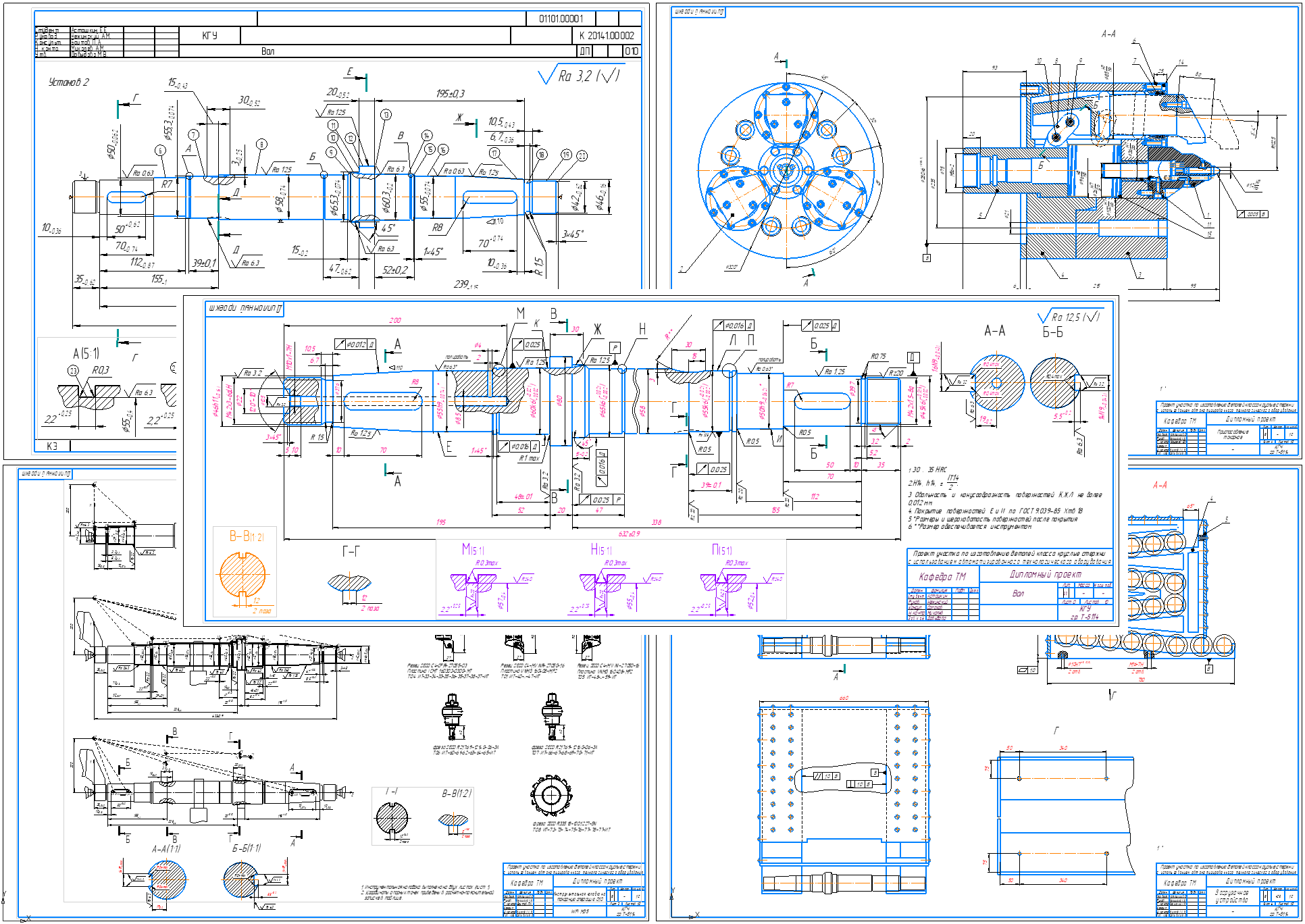

Графическая часть содержит 10 листов чертежей и спецификации.
В проекте приводятся сведения по реальным процессам и оборудованию, применяемому в машиностроении.

Содержание
Введение 5
1 Характеристика объектов производства 7
2 Технологический раздел 8
2.1 Определение типа производства 8
2.2 Анализ конструкции детали на технологичность 9
2.3 Анализ базового технологического процесса 12
2.4 Выбор заготовки 16
2.5 Разработка маршрутного технологического процесса 17
2.6 Выбор технологических баз и последовательности технологических переходов 19
2.7 Выбор и проектирование средств технологического оснащения 19
2.8 Расчет припусков и операционных размеров 20
2.9 Расчет режимов резания 25
2.10 Техническое нормирование операций 33
2.11 Технико-экономическое обоснование проектного технологического процесса 35
2.12 Описание и расчет инструментальных наладок 39
3 Конструкторский раздел 42
3.1 Проектирование станочного приспособления 42
4 Автоматизация производственных процессов 46
4.1 Проектирование технических средств автоматизации технологических процессов: «Проектирование загрузочного устройства для деталей класса круглые стержни» 46
4.2 Мероприятия по автоматизации производственного процесса: «Автоматизация по загрузке и разгрузке станков с ЧПУ» 48
5 Исследовательский раздел: 53
5.1 Анализ методов глубокого сверления 53
6 Производственные расчеты и разработка планировки 58
6.1 Форма организации выполнения технологических процессов 60
6.2 Производственная структура участка 60
6.3 Состав участка 60
6.4 Выбор подсистем 61
6.5 Численность производственных рабочих 67
7 Безопасность и экологичность проекта 69
7.1 Безопасность труда на проектируемом участке 69
7.2 Обеспечение экологической безопасности проекта 74
7.3 Безопасность проекта в чрезвычайных ситуациях 76
8 Организация производства 84
8.1 Организация инструментального хозяйства 84
9 Экономическая оценка проекта 89
9.1 Краткий обзор 89
9.2. Характеристика предприятия и описание продукции 89
9.3 План производства 89
9.4. Определение технологической себестоимости 90
9.5. Финансовый план 97
Заключение 99
Список используемых источников 100
