Технологический процесс изготовления вала колеса

Омский Государственный Университет Путей Сообщения
Кафедра "Технология транспортного машиностроения и ремонта подвижного состава"
Курсовой проект по дисциплине "Технология транспортного машиностроения"
На тему: "Технологический процесс изготовления вала колеса"
Омск 2015

Курсовой проект содержит 28 страниц, 3 рисунка, 1 таблицу, 5 источни-ков, 1 приложение, 2 листа графического материала.
Технологический процесс, заготовка, режим резания, база, вал, пру-ток, припуск, режущий инструмент, станок, приспособление.
Объектом технологического процесса изготовления является вал ко-леса.
Цель работы – произвести необходимые расчеты, составить поясни-тельную записку, разработать чертежи, оформить технологическую доку-ментацию, приобрести опыт написания технологического процесса изго-товления.

Объектом технологического процесса изготовления является вал ко-леса.
Цель работы – произвести необходимые расчеты, составить поясни-тельную записку, разработать чертежи, оформить технологическую документацию, приобрести опыт написания технологического процесса изготовления.

Содержание
Введение
1 Описание типа производства
2 Анализ конструкции детали
3 Описание вида и метода получения и расчет заготовки
3.1 Проектирование исходной заготовки
3.2 Расчет припуска на диаметре и торце заготовки
4 Описание технологического процесса. Выбор баз и порядка
обработки
4.1 Установление конструкторских и технологических баз
4.2 Установление технологического маршрута последовательности
обработки
5 Определение режимов резания
6 Выбор оборудования
7 Выбор приспособлений
8 Выбор режущего инструмента
9 Техническое нормирование
10 Оформление технологической документации
Заключение
Библиографический список
Приложение А Технологическая документация

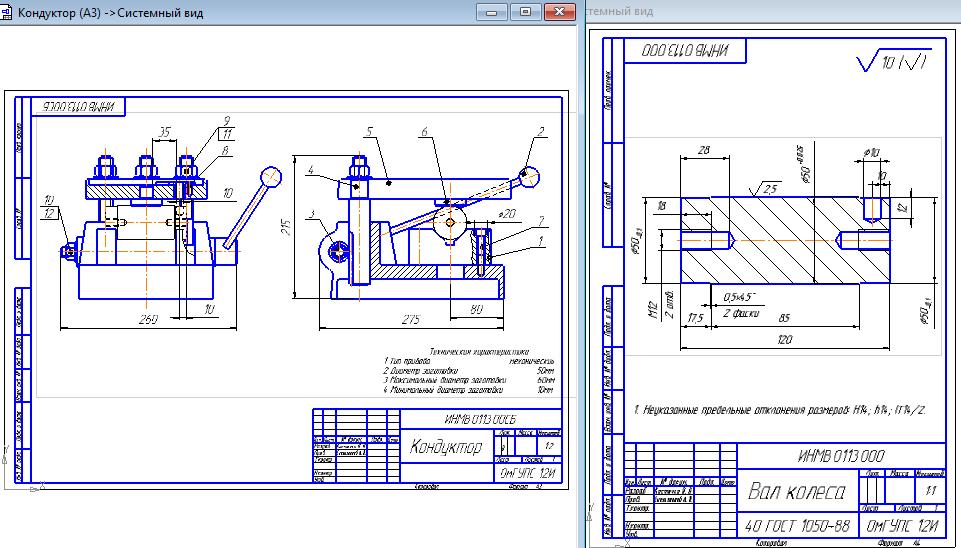

Состав: ПЗ, Вал колеса (ВО), Кондуктор (СБ), спецификация, карта эскизов, операционная карта. Язык документа

Софт: КОМПАС-3D 12 SP1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс изготовления вала колеса

Вал колеса.cdw
Карта эскизов.xls
Кондуктор
Операционная карта1.2.xlsx
спецификация.cdw
ТТМ ККВ.docx
