Технологический процесс механической обработки гильзы

Могилевский государственный университет продовольствия
Кафедра прикладной механики
Курсовой проект по дисциплине технология машиностроения
на тему технологический процесс механической обработки гильзы
Могилев 2015

Деталь, выданная мне в качестве индивидуального задания для курсового проекта – гильза относится к типу деталей вращения.
Основными базами детали служат Ø56Н6 и торцы. Они определяют положение остальных поверхностей в детали. Точность изготовления конструкторской базы определяет взаимное расположение вспомогательных баз, что существенно влияет на качество работы
К детали предъявлены обычные требования по точности изготовления, классу чистоты поверхностей.
Материал гильзы - Сталь 45 ГОСТ 1050-88.

Исходные данные – годовой объем выпуска деталей, N = 6300 шт, масса детали , m=0,93 кг

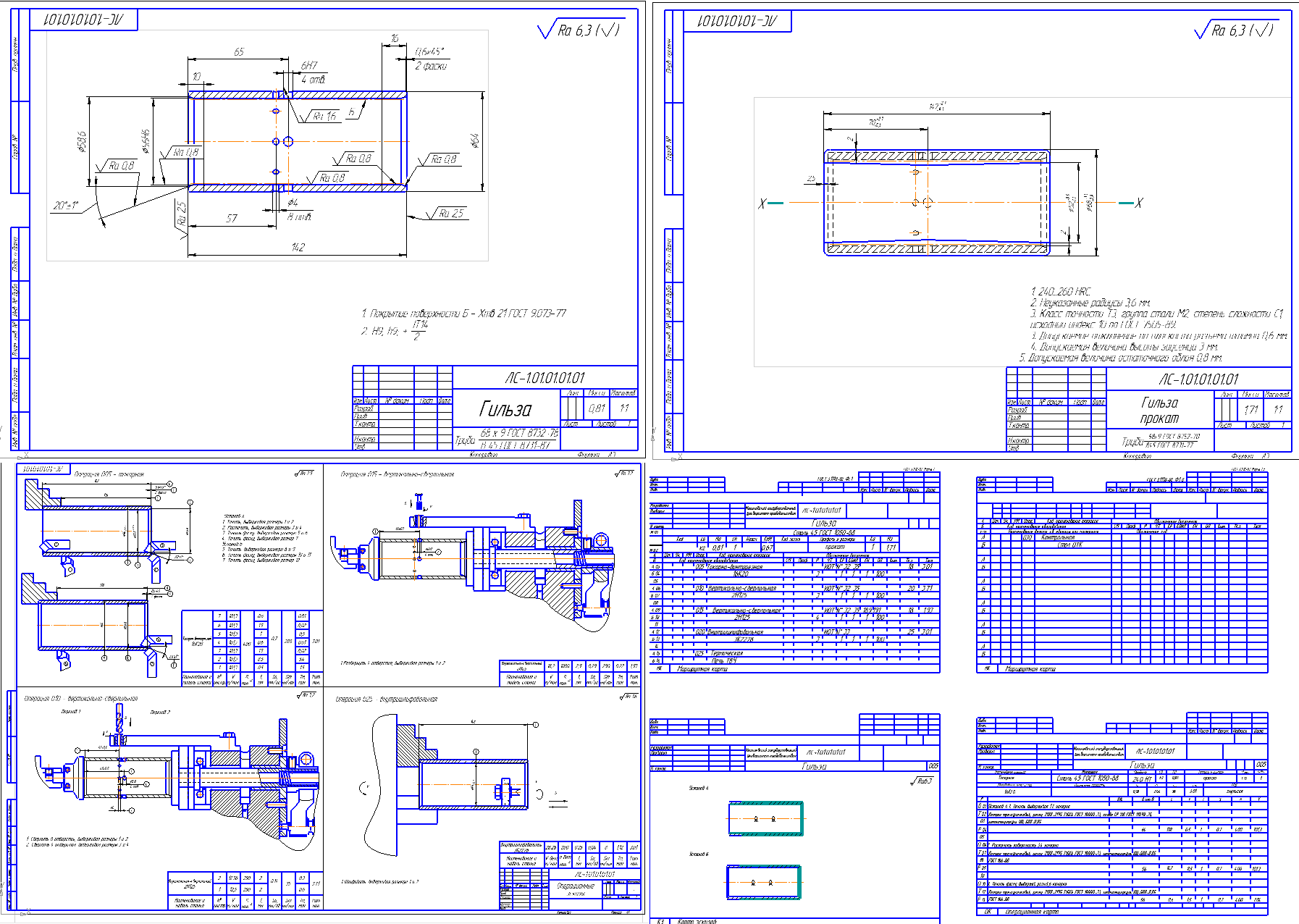

Графическая часть содержит операционные эскизы,гильза,заготовку,маршрутные карты
Содержание
Введение
1 Назначение и конструкция детали
2 Анализ технологичности конструкции детали
3 Определение типа производства
4 Обоснование способа получения заготовки
5 Выбор варианта технологического маршрута
6 Расчет припусков на обработку
7 Обоснование выбора оборудования режущего и мерительного инструмента, технологической оснастки
8 Расчет режимов резания
8.1 Расчет режимов резания аналитическим методом
8.2 Расчет режимов резания по нормативам
9 Техническое нормирование
10 Расчет себестоимость выполнения операции
Список использованных источников

Состав: операционные эскизы, гильза, заготовка, маршрутные карты, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс механической обработки гильзы

гильза\заготовка.cdw
гильза\записка.doc
гильза\карты маршр.frw
гильза\Операционный.cdw
гильза\Чертеж детали.cdw
гильза
