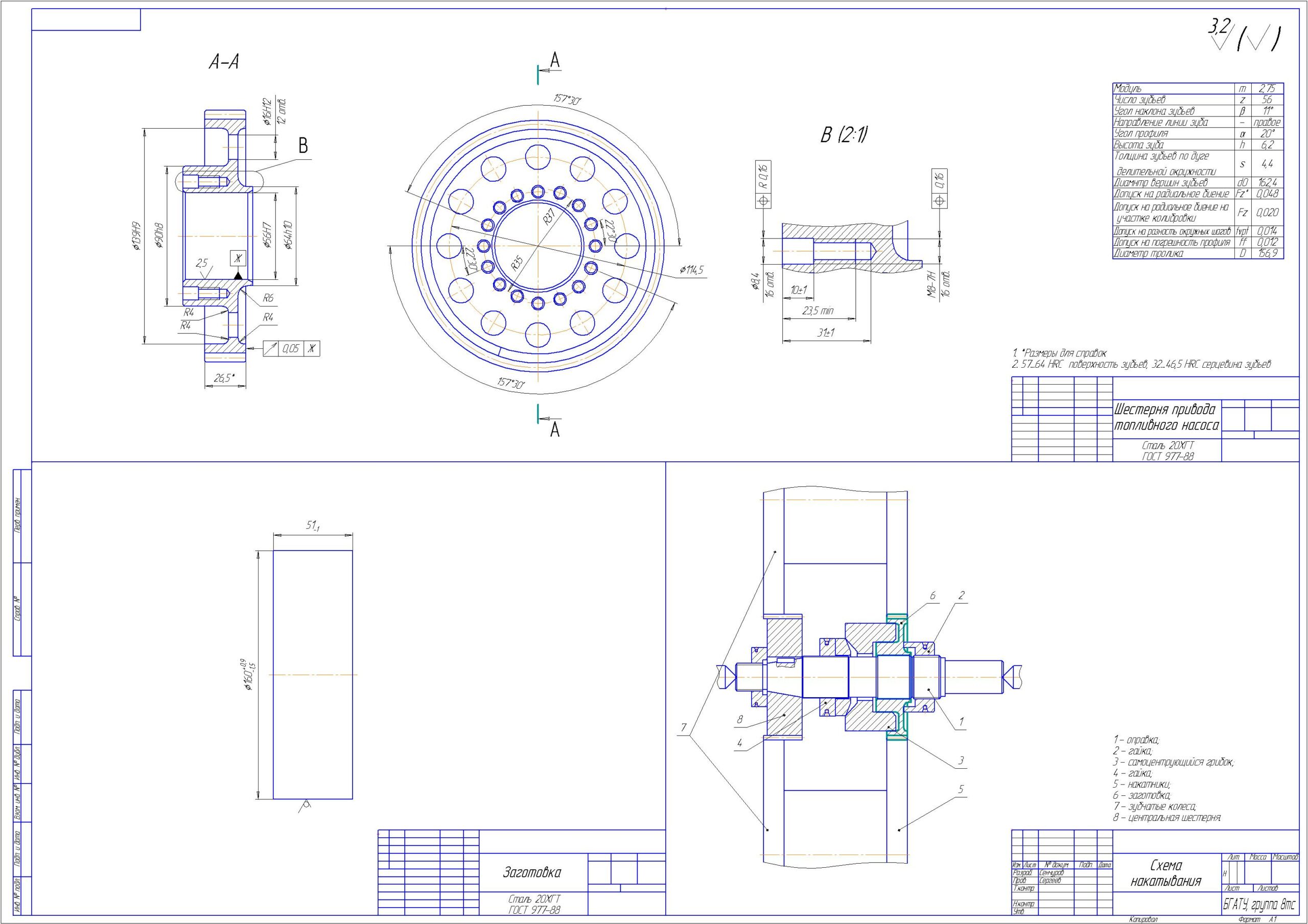

Техпроцесс изготовления шестерни привода топливного насоса

БГАТУ
Кафедра ремонта
Курсовой проект на тему: Техпроцесс изготовления шестерни привода топливного насоса
Минск-2010

Записка не полная! 14 листов:
Назначение и особенности конструкции детали
Определение типа производства
Выбор заготовки
Выбор технологических баз и оценка точности базирования
Проектирование маршрутного технологического процесса
Расчёт припусков на обработку

Заданная деталь относится к классу зубчатых колес.
Предназначена для передачи вращения от вала двигателя к валу привода топливного насоса.
Допуски на размер и форму ответственных частей детали находятся в жестких пределах, что обусловлено повышенной точностью при установке детали на вал. В качестве исполнительной поверхности выступают, естественно, зубья колеса, к обработке которых предъявлены особые требования.Зубья шестерни также повергаются термообработке: нитроцементации на глубину h=0,45…0,75 мм до 57…64 HRC для повышения прочностных свойств зубьев. Материал детали - сталь 20ХГТ ГОСТ 977-88.
