Техпроцесс восстановления звездочки цепной передачи разбрасывателя минеральных удобрений МТТ-4У

БГАТУ
Кафедра ремонта
Дисциплина - ТРОП
Курсовая работа на тему: "Техпроцесс восстановления звездочки цепной передачи разбрасывателя минеральных удобрений МТТ-4У"
Минск-2008

В курсовом проекте спроектирован техпроцесс восстановления звездочки 130-2402017 цепной передачи разбрасывателя минеральных удобрений МТТ-4У.

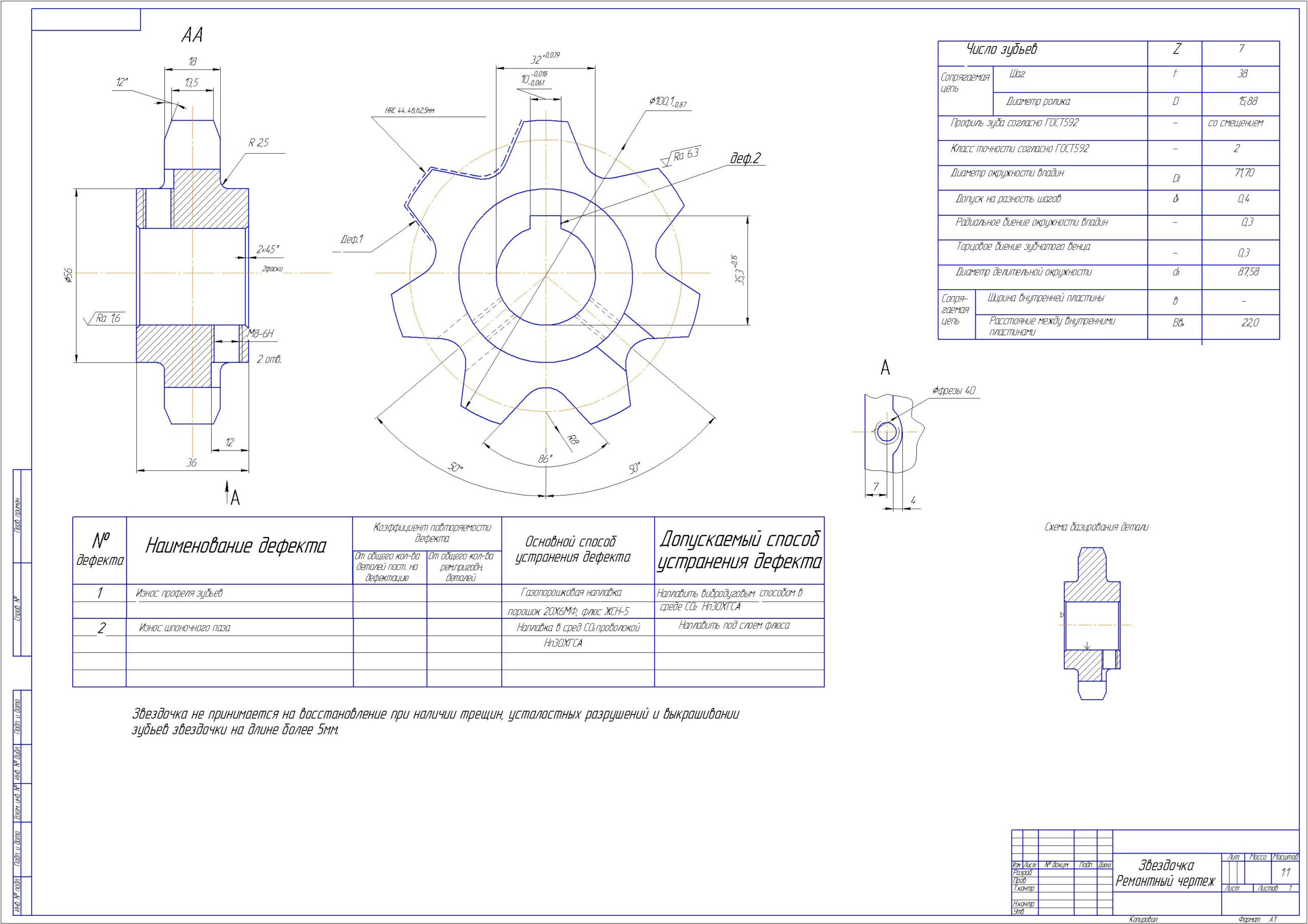

Ремонтируемая звездочка имеет диаметор101мм, на ступице которой расположены два симетричных отверстия для полного прижатия звездочки. На вал звездочка крепится при помощи шпоночного соединения . Выполнена из среднеуглеродистой стали 45 ГОСТ 1050-71. Твердость наружной поверхности зубьев составляет 44-48 HRC на глубину 2,5мм.
Восстановлению подлежат два дефекта: износ профиля зубьев, износ шпоночного паза. Предполагаемый способ восстановления износ профиля зубьев – газопорошковая наплавка. Шпоночный паз восстанавливаем наплавкой в среде углекислого газа.
