Устройство для беспрерывного фрезерования валов

Устройство для беспрерывного фрезерования предназначено для фрезерования шпоночного паза в валах погружных электродвигателей, погружных насосов и газосепараторов на горизонтально-фрезерном станке.
Исполнительной поверхностью данного устройства является призма-звено.
Исходя из служебного назначения устройства для беспрерывного фрезерования можно сформулировать эксплуатационные показатели:
- диапазон диаметров фрезерования от 17- 25 мм;
- обеспечение прямолинейного перемещения вала с погрешностями по осям Y и Z не более 0,02 мм;
- наибольшая длина фрезерования 8-10 м;
- размеры пазов при фрезеровании dmin=2 мм, dmax= 3 мм.
Для устройства устанавливаются следующие показатели надежности:
- средняя наработка на отказ – 1 год;
- средний ресурс до капитального ремонта – 2 года;
- средний срок службы до списания – 5 лет.

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Технология машиностроения / Устройство для беспрерывного фрезерования валов

Просмотр файлов

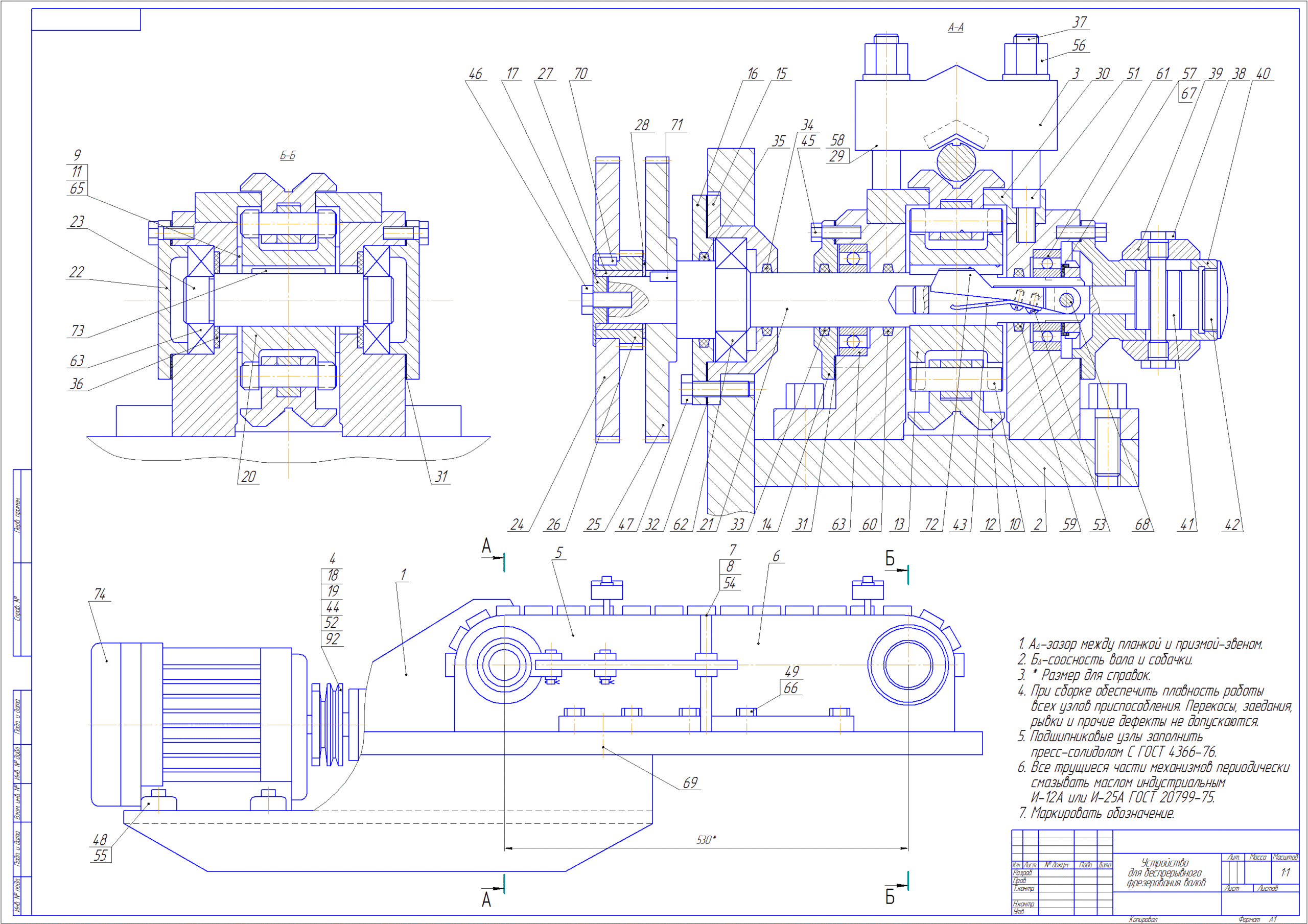

Новая папка (3)\1. Сборка устройства.cdw
Новая папка (3)\1. Сборка устройства.gif
Новая папка (3)\Спецификация л.1.cdw
Новая папка (3)\Спецификация л.2.cdw
Новая папка (3)\Спецификация л.3.cdw
Новая папка (3)\Спецификация л.4.cdw
Новая папка (3)
