Устройство нагружающее на растяжение

Армавирский Механико-Технологический Институт
Кафедра машиностроения Дисциплина "Технология машиностроения"
Чертежи на тему "Агрегаты нагрузочные"
Армавир, 2014

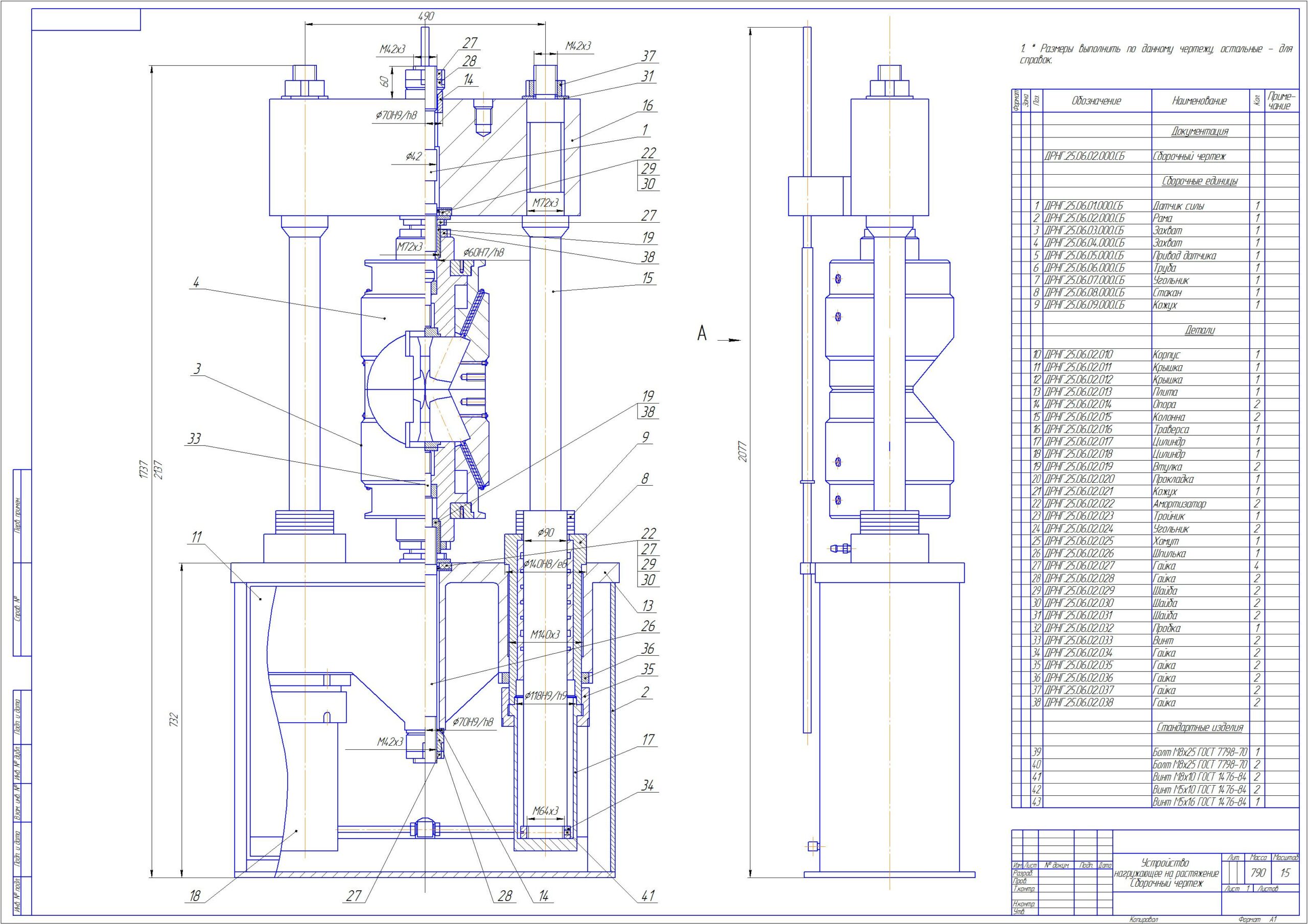

На двух листах формата А1 изображен сборочный чертеж "Нагружающее устройство на растяжение", спецификация к нему.
Агрегат нагружающий на растяжение РМ -50 служит для определения механических свойств материалов, а также для испытаний деталей, сборочных единиц и изделий путём повреждения или разрушения.

Технические характеристики:
Наибольшая предельная нагрузка при испытании на растяжение, кН 500
Потребляемая мощность, не более, кВт 1,65
Габаритные размеры испытательной машины, не более, мм
длина 1035
ширина 530
высота 1550
Масса испытательной машины, не более. кг 860

Состав: Нагружающее устройство (СБ), спецификация Язык документа
