Валок резинообрабатывающий 2100 660/660

Ярославский Промышленно Экономический Колледж (ЯПЭК).
Курсовая работа по дисциплине "Вальцы резинообрабатывающие ПД2100 660/660".
Ярославль 2016

В данной работе представлен один из валков резинообрабатывающих вальцев ПД 2100 660/660.

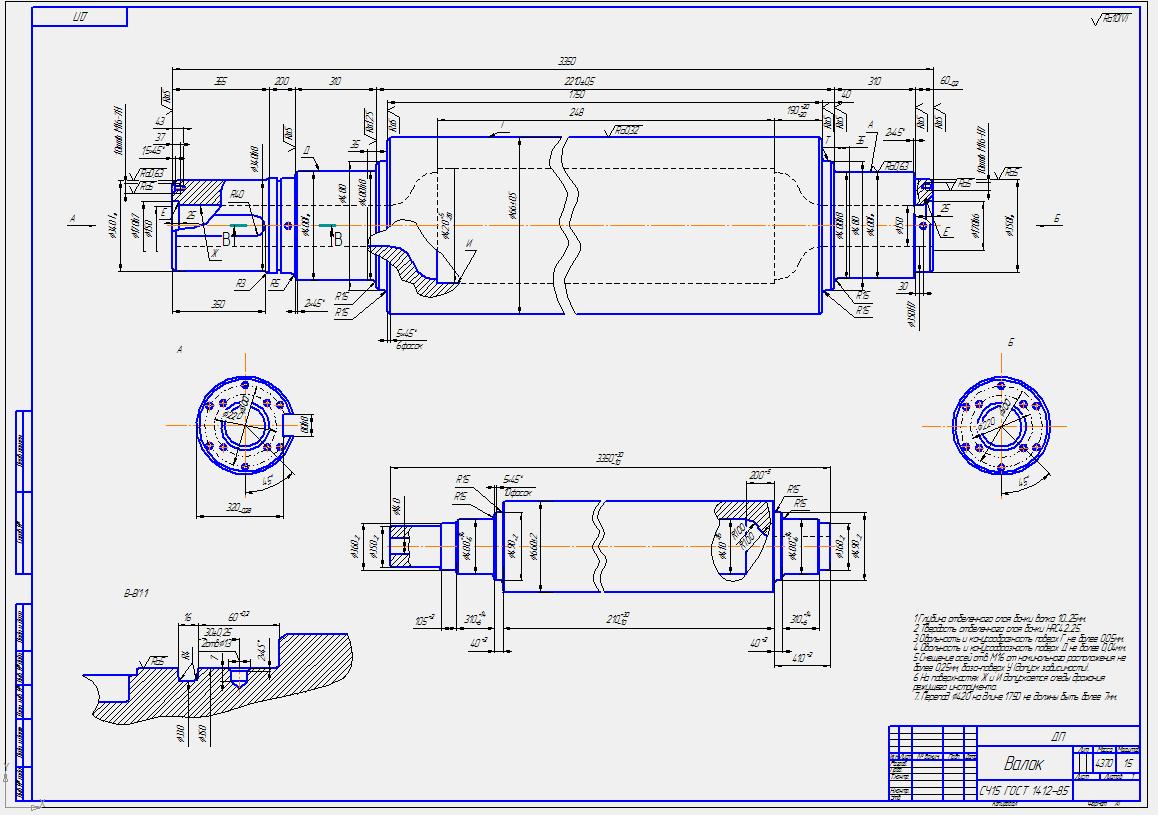

Содержит один чертеж Валка СЧ15 ГОСТ1412-85. Масса-4370кг. Маштаб: 1:5.

Техническая характеристика Вальцев:
1. Количество валков 2 шт
2. Диаметр рабочей части валков 660 мм
3. Длина рабочей части валков 2100 мм
4. Рабочая поверхность валков гладкая
5. Рабочие скорости валков:
а) заднего 29,6 м/мин
б) переднего 36,2 м/мин
6. Фрикция между валками 1:1,22
7. Максимальный рабочий зазор между валками 25 мм
8. Производительность вальцов 160 л/цикл
9. Габаритные размеры вальцов:
ширина 3605мм
длина 5345мм
высота 2030
10. Вес вальцов 27730 кг
