Вальцы резинообрабатывающие 1500 660/660

Дніпропетровський хіміко-технологічний університет
Кафедра: Обладнання хімічних виробництв
Дипломний проект
На тему: "Вальці"
Дніпропетровськ 2014

У розділі “Загальна частина” описання конструкції, принципи дії вальців та його основних вузлів, розглянуті питання монтажу, ремонту, змащування. Приведені заходи, що забезпечують безпечну експлуатацію вальців.

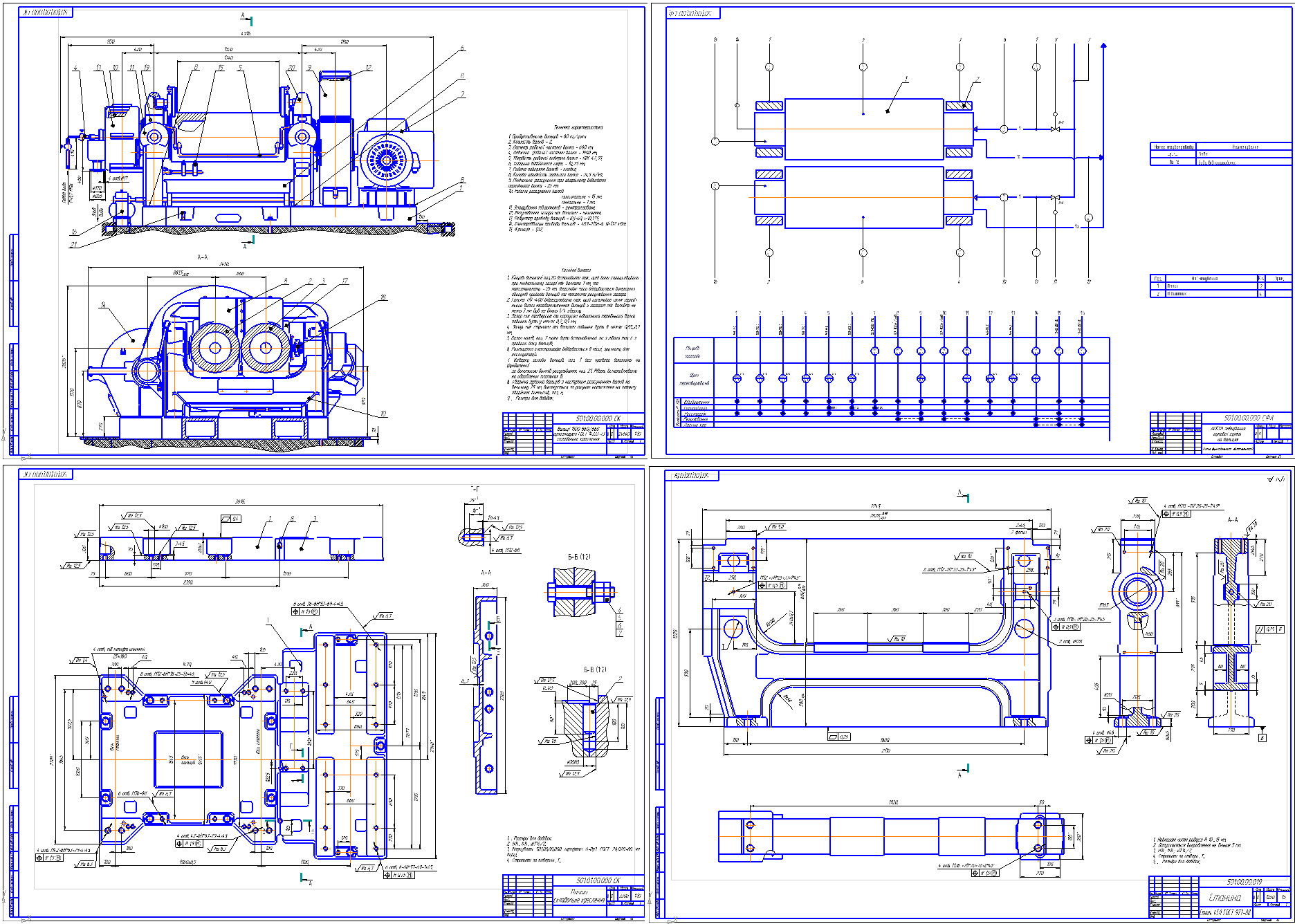

У розділі “Спеціальна частина” виконані технологічні розрахунки основних вузлів, поданий опис моделювання робочих процесів вальців, де було розраховане розпірне зусилля, яке використовувалося при розрахунку на міцність і надійність станини й валка. Чертежи вальцы резинообрабатывающие 1500 660/660 ГОСТ 14333-73

Технічна характеристика
1. Продуктивність вальців - 80 кг/цикл.
2. Кількість валків - 2.
3. Діаметр робочої частини валка - 660 мм.
4. Довжина робочої частини валка - 1500 мм.
5. Твердість робочої поверхні валка - HRC 42..55.
6. Товщина відбіленого шару - 10..25 мм.
7. Робоча поверхня валків - гладка.
8. Колова швидкість заднього валка - 34.5 м/хв.
9. Мінімальне розсунення при аварійному відведенні переднього валка - 25 мм.
10. Робоче розсунення валків максимальне - 15 мм, мінімальне - 1 мм.
11. Змащування підшипників - централізоване.
12. Регулювання зазора між валками - механічне.
13. Редуктор приводу вальців - КЦ=60, і=10.375.
14. Електродвигун приводу вальців - АОЗ-315м-6, N=132 кВт.
15. Фрикція - 1.07.
