Вальцы ПД 1500 660\660

Ярославский промышленно-экономический колледж
Кафедра монтажа промышленного оборудования
Курсовой проект по дисциплине Расчет и монтаж промышленного оборудования
на тему: Участок подготовки резиновых смесей, ремонт вальцев
Ярославль 2015

В данном проекте рассматривается участок смешения резиновой смеси. Произведен технологический расчет агрегата из трех вальцев.

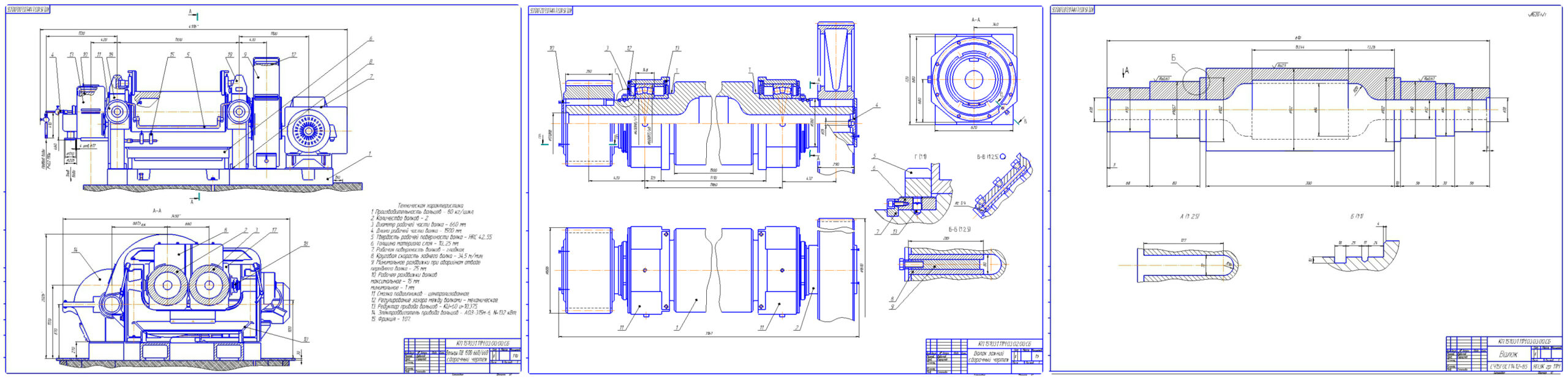

Графическая часть содержит общий вид вальцев ПД 1500 660\660, сборочный чертеж валка вальцев и деталировки узлового чертежа.
Курсовой проект содержит 3 листа А1 графической части, 2 листа А4 спецификации, 63 страницы пояснительной записки, содержит 4 рисунка, 6 таблиц и 6 источников.

Различные типы вальцов имеют в основе одинаковый принцип действия и ряд сходных узлов (сборочных единиц) и деталей. Вальцы представляют собой машину, основными рабочими органами которой являются два полые валка, расположенные в горизонтальной плоскости и вращающиеся навстречу друг другу.

Техническая характеристика Вальцев ПД 1500 660\660


П/П Наименование показателей Норма
1 Производительность, л/цикл 88
2 Число валков 2
3 Диаметр бочки переднего валка, мм 660
4 Диаметр бочки заднего валка, мм 660
5 Длина бочки валка, мм 1500
6 Поверхность бочки валка Цилиндрическая
7 Твердость поверхность бочки валков HRC42…55
8 Толщина отбельного слоя в обработанном валке, мм 10…25
9 Окружная скорость заднего валка, м/мик 34,6
10 Усилие среза предохранительной шайбы, кгс 135000
11 Рабочий зазор между валками, мм
Максимальный 15
Минимальный 1
12 Автоматический раздвиг при аварийном останове вальцов до зазора, мм 25
13 Тормозной путь валков, оборотов, не более 1/4
14 Давление охлаждающей воды, МПа (кгс/см2) 0,1…0,3
(1…3)
15 Напряжение В 380
16 Габаритные размеры, мм
длина
ширина 4916
высота 2026
17 Масса, кг, не более 24890

Состав: Вальцы ПД, Деталировка ( валок задниц) Спецификация, Технологическая схема участка смешения резиновой смеси. Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:
Вальцы ПД\Валок готов.cdw
Вальцы ПД\Введение.docx
Вальцы ПД\Вывод.docx
Вальцы ПД\деталировкаготтов.cdw
Вальцы ПД\общ
Вальцы ПД\Пункт 1.docx
Вальцы ПД\Пункт 2.docx
Вальцы ПД\Пункт 3.docx
Вальцы ПД\Пункт 4.docx
Вальцы ПД\Пункт 5.docx
Вальцы ПД\Пункт 6.docx
Вальцы ПД\содержание
Вальцы ПД\спецификация 2 готоваяяя.spw
Вальцы ПД\Спецификация1общеговида.spw
Вальцы ПД\Список литературы.docx
Вальцы ПД\Схема строповки.docx
Вальцы ПД\Элементы сандартизации.docx
Вальцы ПД
