Устройство ручное для навивки змеевика

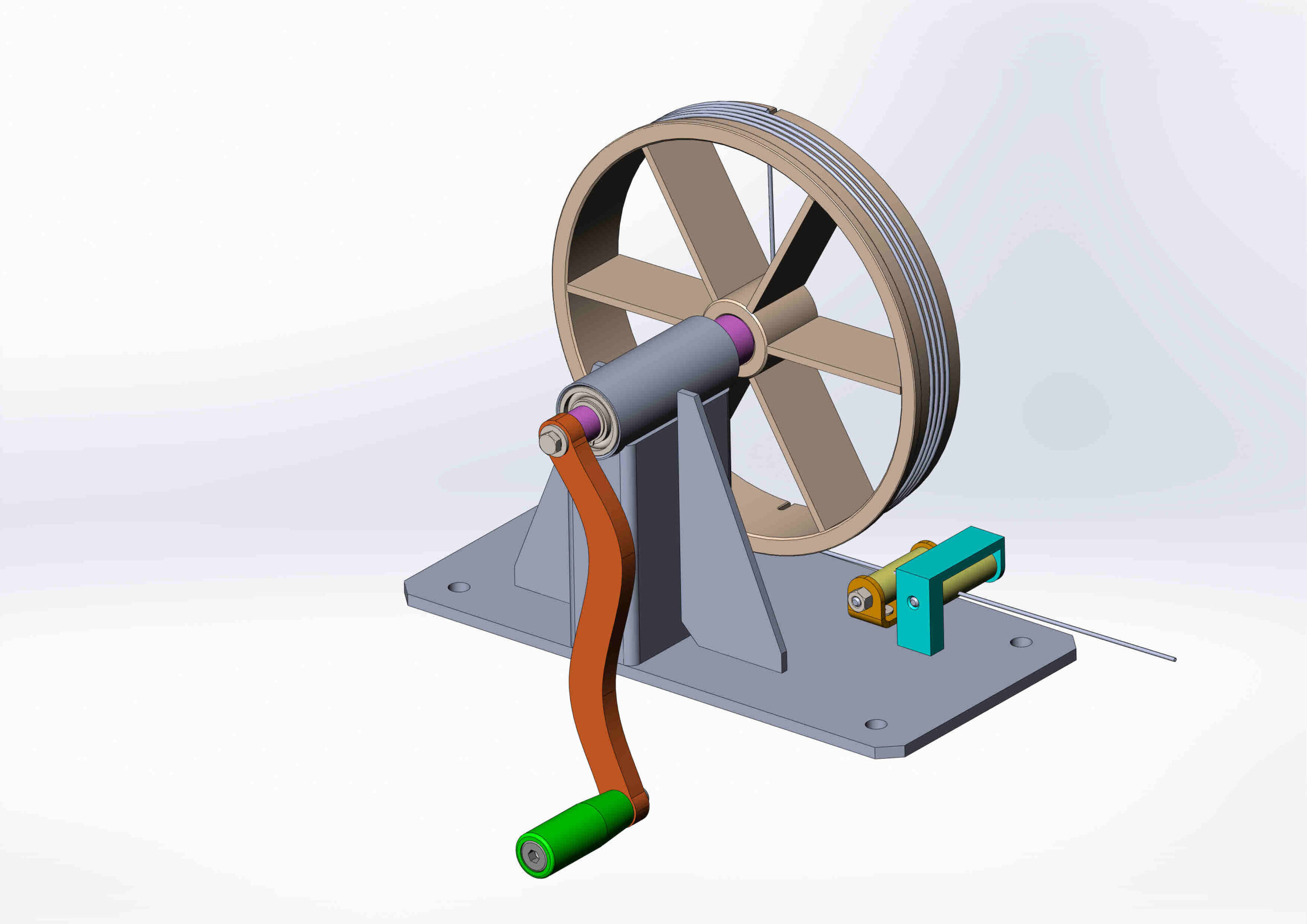

Устройство ручное для навивки змеевика диаметром 210 мм. Устройство применяется для навивки змеевика. Данные трубки со змеевиками могут быть использованы в разных областях машиностроения, в частности при производстве холодильного оборудования. Устройство крепится к столу с помощью четырёх болтов М10. Работа устройства: трубка заводится через направляющий нижний ролик и верхний натяжитель, фиксируется на барабане в пазе и далее вращением рукоятки производится навивка змеевика трубки заданной длины.

Техническая характеристика устройства:
- диаметр барабана, мм 210
- рабочая ширина барабана, мм 35
- материал трубки для навивки медь
- диаметр трубки для навивки, мм 1...2
- габариты, ВхШхД, мм 232х245х300
- привод барабана ручной

Состав: 3D сборка, все 3D-детали отдельно Язык документа

Софт: SolidWorks 18SP3.0

Файлы:

Каталог / Машиностроение и механика / Устройство ручное для навивки змеевика

Барабан намоточный.SLDASM
Барабан.SLDPRT
Вал.SLDPRT
1065.sldprt
Втулка барабана.SLDPRT
Втулка ручки.sldprt
Втулка.SLDPRT
Корпус натяжителя верхнего.SLDPRT
Косынка.SLDPRT
Косынка_.SLDPRT
Направляющая.SLDPRT
Направляющий ролик нижний.SLDASM
Натяжитель верхний.SLDASM
Основание_.SLDASM
Ось нижнего ролика.SLDPRT
Плита_.SLDPRT
Ролик.SLDPRT
Ручка с винтом.sldasm
Ручка.SLDASM
Рычаг.SLDPRT
Спираль.SLDPRT
Спица.SLDPRT
Труба 80х40.SLDPRT
Устройство для навивки змеевика.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

Ну я знаю более полезные отрасли его применения.

    2

    Данное приспособление применяется для навивки змеевика диаметром 210 мм на трубке 1,9 мм (капиллярная трубка) которая входит в сборочный узел холодильника, а именно в испаритель холодильной камеры.
