СПбГПУ "Политех"
Кафедра компрессорной, вакуумной и холодильной техники
Ротационные машины
Винтовой компрессор

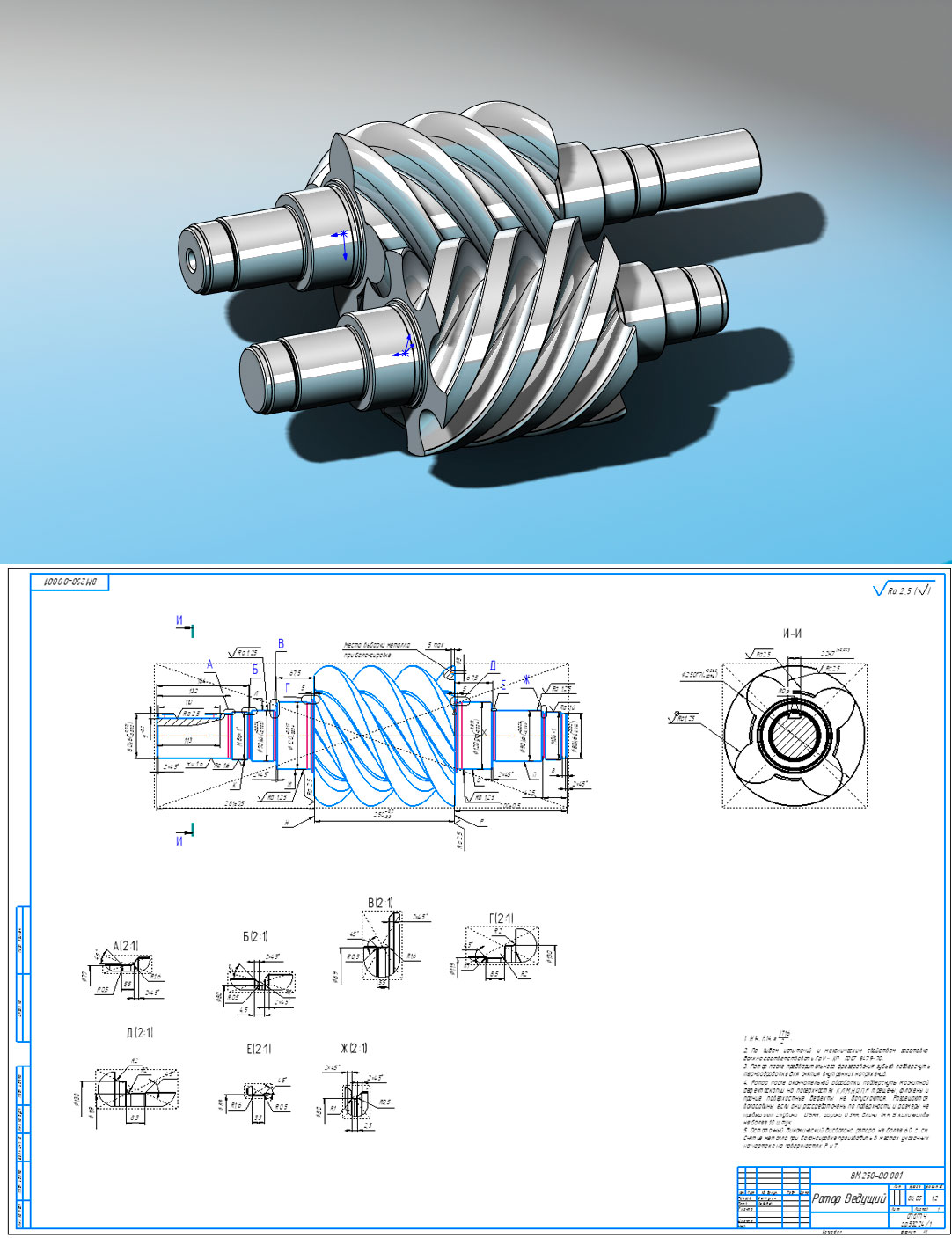

Винтовая пара диаметром 250 и длиной 250 от маслозаполненного воздушного винтового компрессора
Винтовая пара роторов винтового маслозаполненного воздушного компрессора номинальными диаметрами 250 и длиной 250, сделанная в Kompas 3d путем построения теоретических кривых теоретического профиля Лисхольма (смотри Сакун И.А. "Винтовые компрессоры") по функциям, затем переведенная в формат "iges" для создания анимации движения в SolidWorks.
Работа содерджит:
1) 3d модель винтовой пары (формат .Sldprt, .igs)
2) 3d модели ведомого и ведущего ротора.
3) Расчеты постоянных и переменных функций для профиля Лисхольма (см. Сакун И.А. "Винтовые компрессоры" (EXCEL)
4) Рабочий чертеж Ведущего ротора. (Кompas 13sp2)
5) Технологию изготовления ротора (Word 2010)
Состав: Детали 3D: 1) Ведущий винт 2) Ведомый винт; Сборка 3D (.igs; .sldprt): 1) Винтовая пара; Чертеж (Ведущий винт); Расчеты (excel); Технология изготовления ведущего винта;
Софт: SolidWorks 2013
А вариант чертеж посмотреть?)
Добавил на предварительный просмотр. Обратите внимание, что чертеж в КОМПАС-3D, сделан из модели. Модель изначально была тоже в КОМПАС, но ее экспортировали в солид и она без истории построения. Оригинальных файлов модели в компасе нет. КОМПАС 21 открывает файлы солида, для более ранних версий надо делать экспорт через STEP.
Спасибо, да мне только чертеж нужен)
А какой диаметр винта?)
см. описание
