Выправочно-подбивочно-отделочная машина ВПО-3-3000

Федеральное государственное бюджетное общеобразовательное учреждение высшего образования «Сибирский государственный университет путей сообщения»
Кафедра «Подъемно-транспортные, путевые, строительные и дорожные машины»
Курсовой проект по дисциплине «Путевые машины»
На тему: Выправочно-подбивочно-отделочная машина ВПО-3-3000
Новосибирск 2020

Исходные данные:
Рабочее оборудование: ПРУ
Привод: Гидравлический
Особые условия: Рельсы - Р65; шпалы - железобетонные; величины: вывешивания hв=250мм, подъемки hп=70мм, сдвига fсд=300мм

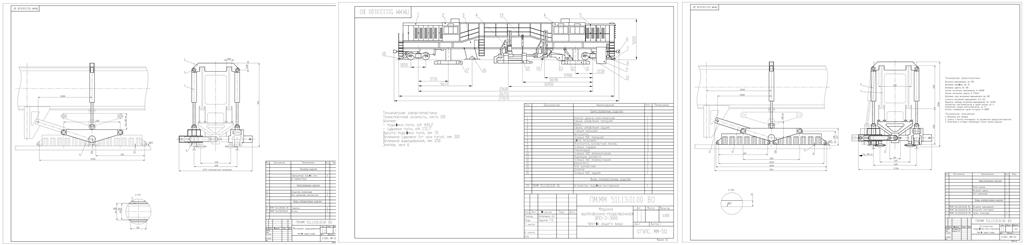

Графическая часть содержит:

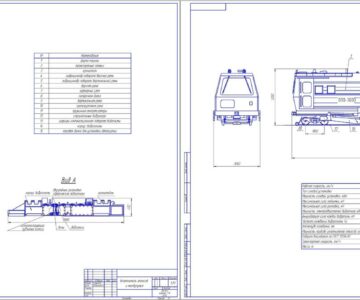

1 Чертеж общего вида машины ВПО-3-3000
2 Чертеж общего вида ПРУ
3 Чертеж общего вида механизма вывешивания решетки
Содержание:
1 Назначение, работа и устройство машины. Кинематическая, гидравлическая схема и их описания
2 Определение основных параметров машины и рабочего оборудования
2.1 Производственно-технологические требования к рабочему оборудованию
2.2 Определение усилий вывешивания и сдвига
2.3 Кинематические параметры
2.4 Определение максимального усилия вывешивания
3 Компоновка механизмов рабочего оборудования
3.1 Расчет электромагнитного захвата
3.2 Компоновка подъёмно-рихтовочного устройства
4 Расчет механизма рабочего оборудования
4.1 Выбор трубопровода
5 Меры безопасности при работе машины
Список использованных источников
