Машины выправочно-подбивочно-рихтовочные ВПРС-02, ВПО3-3000

Донецкий институт железнодорожного транспорта.
Механический факультет.
Донецк 2010.

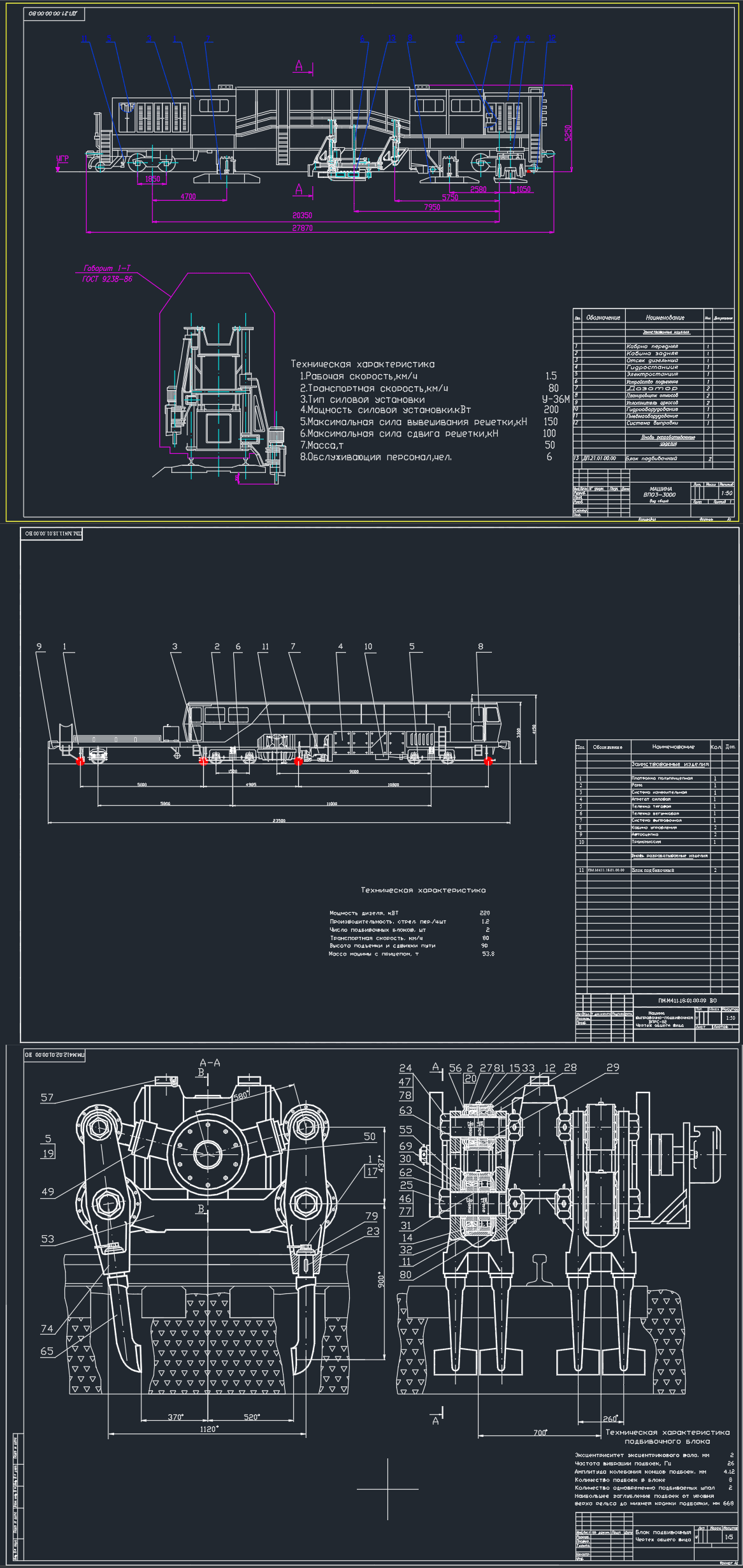

В данном архиве представлены чертежи машин путевых ВПРС-02, ВПО3-3000 . Выправочно-подбивочно-рихтовочная ВПРС-02 предназначеная для выправки железнодорожного пути в продольном и поперечном профилях и в плане, а также для уплотнения балласта под шпалами и с торцов шпал, под брусьями стрелочных переводов и крестовин.
Машина применяется при строительстве новых, ремонте и текущем содержании действующих железных дорог колеи 1435 и 1520 мм с рельсами до Р-65 включительно, с деревянными или железобетонными шпалами на различного рода балластах. ВПРС-02 является универсальной путевой машиной циклического действия, производящей одновременную или независимую выправку, рихтовку и подбивку железнодорожного пути в полуавтоматическом или ручном режимах как на магистральных и станционных путях, так и на стрелочных переводах.

Техническая характеристика:
Мощность дизеля, кВт 220
Производительность, стрел.пер./ч.шт 1,2
Число подбивочных блоков, штук 2
Транспортная скорость км/ч 80
Выоста подъёмки и сдвижки пути 90
Масса машины с прицепом, т 53,8

Состав: Машина подбивочная ВПРС-02, машина подбивочная ВПОЗ-3000, Блок подбивочный Язык документа

Софт: AutoCAD 2011

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Машины выправочно-подбивочно-рихтовочные ВПРС-02, ВПО3-3000

Машина подбивочная
Машина подбивочная\Блок подбивочный.dwg
Машина подбивочная\Машина подбивочная ВПО3-3000.dwg
Машина подбивочная\Машина подбивочная ВПРС-02.dwg
