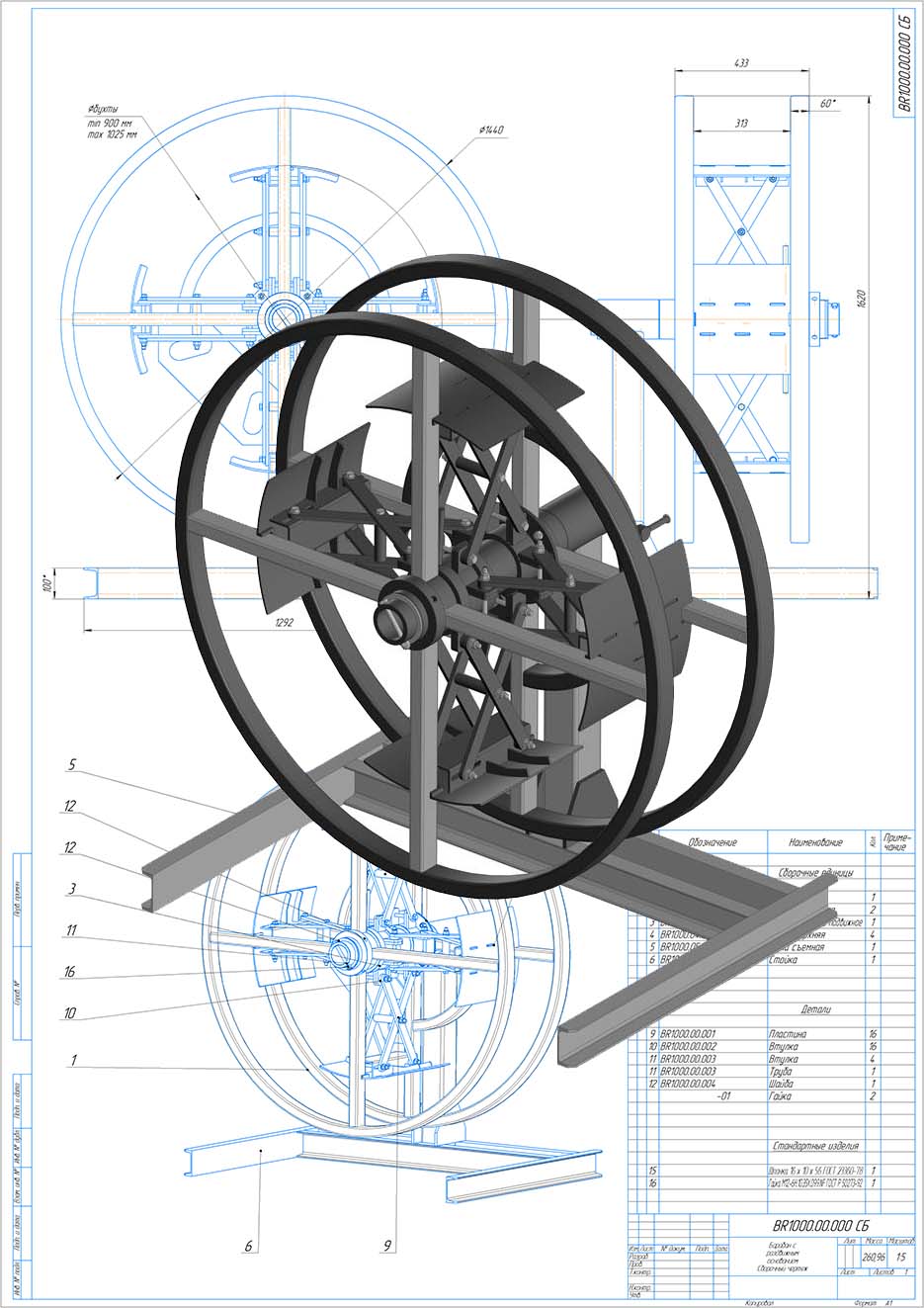

Барабан разьемный с раздвижным основанием

1 000

Разъемный барабан с раздвижным основанием предназначен для соосной установки и неподвижного удержания бухты стального гибкого капиллярного трубопровода относительно основания барабана.
Барабан обеспечивает установку бухты с параметрами:
- внутренний диаметр бухты 1000 мм
- наружный диаметр бухты 1400 мм
- ширина бухты 300 мм
- масса бухты, не более 300 кг
Материал элементов барабана конструкционная сталь
Конструкция сердечника барабана обеспечивает раздвижение основания в радиальном направлении с изменением посадочного диаметра для бухты в диапазоне от 900мм – до 1025 мм

барабан разьемный барабан с раздвижным основанием Размотка бухты

Автор

Алексей Мартыненко

Дата

15.05.2023

Язык

Русский

Состав

3D модель, чертежи всех деталей, сборочный чертеж

Софт

КОМПАС-3D 21 Как открыть?

Содержимое архива

BR1000.00.000 Барабан с раздвижным основанием
- BR1000.05.000 Щека съемная
  - ВтулкаBR1000.05.001.cdw
  - Щека съемная Сборочный чертежBR1000.05.000 СБ.cdw
  - BR1000.05.001 втулка.m3d
  - BR1000.05.000 Щека съемная.a3d
- Барабан с раздвижным основанием Сборочный чертежBR1000.00.000 СБ.cdw
- ПластинаBR1000.00.001.cdw
- BR1000.04.000 Балка верхняя
  - ПластинаBR1000.04.003.cdw
  - ПластинаBR1000.04.001.cdw
  - Балка верхняя _ BR1000.04.000.a3d
  - Балка верхняяBR1000.04.000.cdw
  - Пластина _ BR1000.04.003.m3d
  - РеброBR1000.04.004.m3d
  - Швеллер _ BR1000.04.002.cdw
  - Пластина _ BR1000.04.001.m3d
  - Швеллер _ BR1000.04.002.m3d
- ТрубаBR1000.00.003.cdw
- Раскладка.frw
- Шайба _ BR1000.00.004.m3d
- BR1000.02.000 Опора подвижная
  - Втулка _ BR1000.02.001.cdw
  - Опора подвижная _ BR1000.02.000.a3d
  - Втулка _ BR1000.02.001-01.cdw
  - Ухо _ BR1000.02.002.cdw
  - Опора подвижная Сборочный чертеж _ BR1000.02.000-01 СБ.cdw
  - Втулка _ BR1000.02.001.m3d
  - Опора подвижная Сборочный чертеж _ BR1000.02.000 СБ.cdw
  - Гайка _ BR1000.00.004.m3d
  - Фланец _ BR1000.02.003.m3d
  - Ухо _ BR1000.02.002.m3d
- ВтулкаBR1000.00.002.cdw
- Втулка _ BR1000.00.003.m3d
- Труба _ BR1000.00.003.m3d
- Пластина _ BR1000.00.001.m3d
- ГайкаBR1000.00.004-01.cdw
- Барабан с раздвижным основанием _ BR1000.00.000.a3d
- ВтулкаBR1000.00.003.cdw
- BR1000.06.000 Стойка
  - КругBR1000.06.003.cdw
  - Стойка Сборочный чертежBR1000.06.000 СБ.cdw
  - ВтулкаBR1000.06.001.cdw
  - ВтулкаBR1000.06.002.cdw
  - Втулка _ BR1000.06.002.m3d
  - BR1000.06.004.m3d
  - Косынка _ BR1000.06.005.m3d
  - ВинтBR1000.06.004.cdw
  - Стойка _ BR1000.06.000.a3d
  - Втулка _ BR1000.06.001.m3d
  - КосынкаBR1000.06.005.cdw
  - BR1000.06.003.m3d
- BR1000.03.000 Резьбовое кольцо подвижное
  - Резьбовое кольцо подвижное _ BR1000.03.000.a3d
  - Гайка _ BR1000.03.001.m3d
  - Резьбовое кольцо подвижное Сборочный чертеж _ BR1000.03.000 СБ.cdw
  - Анкер _ BR1000.03.002.m3d
  - Анкер _ BR1000.03.002.cdw
  - Гайка _ BR1000.03.001.cdw
- Втулка _ BR1000.00.002.m3d
- Винт _ BR1000.00.002.m3d
- BR1000.01.000 Ось барабана
  - Ось барабана _ BR1000.01.000.a3d
  - Ось _ BR1000.01.001.cdw
  - BR1000.01.100 Щека боковая
    - Втулка _ BR1000.01.102.cdw
    - Кольцо _ BR1000.01.101.m3d
    - Втулка _ BR1000.01.102.m3d
    - Пластина _ BR1000.01.104.m3d
    - Полукольцо _ BR1000.01.103.cdw
    - Полукольцо _ BR1000.01.103.m3d
    - Кольцо _ BR1000.01.101.cdw
    - Пластина _ BR1000.01.104.cdw
    - Щека боковая _ BR1000.01.100.a3d
    - Щека боковая _ BR1000.01.100.cdw
  - Фланец _ BR1000.02.003.cdw
  - Ось _ BR1000.01.001.m3d
  - Ось барабана Сборочный чертеж _ BR1000.01.000 СБ.cdw
- BR1000.07.000 Оснастка опоры
  - Ухо _ BR1000.07.004.m3d
  - Оснастка сборки опоры _ BR1000.07.000.a3d
  - Шайба _ BR1000.07.007.m3d
  - Плита _ BR1000.07.000.m3d
  - Шаблон _ BR1000.07.002.m3d
  - Втулка _ BR1000.07.003.m3d
  - Втулка _ BR1000.07.006.m3d
- ГайкаBR1000.00.004.cdw
