Чертежи станка для резки изношенных шин на две половинки (чертежи)

1
1
95
0
0
150
Чертеж Чертежи станка для резки изношенных шин на две половинки (чертежи)
Чертеж Чертежи станка для резки изношенных шин на две половинки (чертежи)

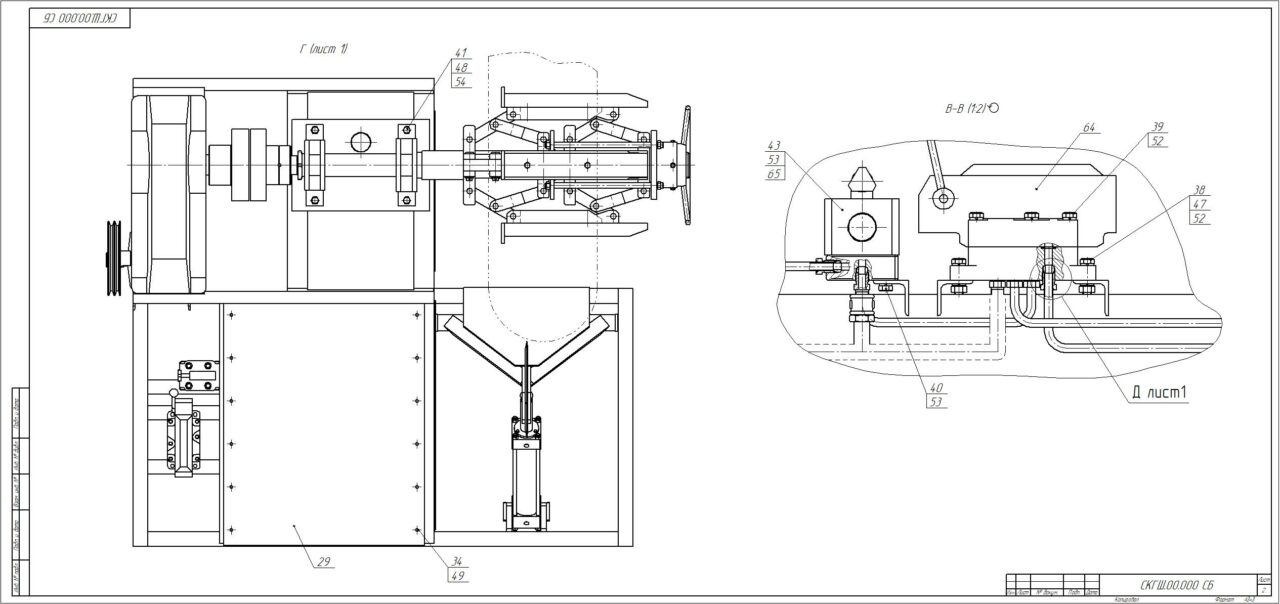

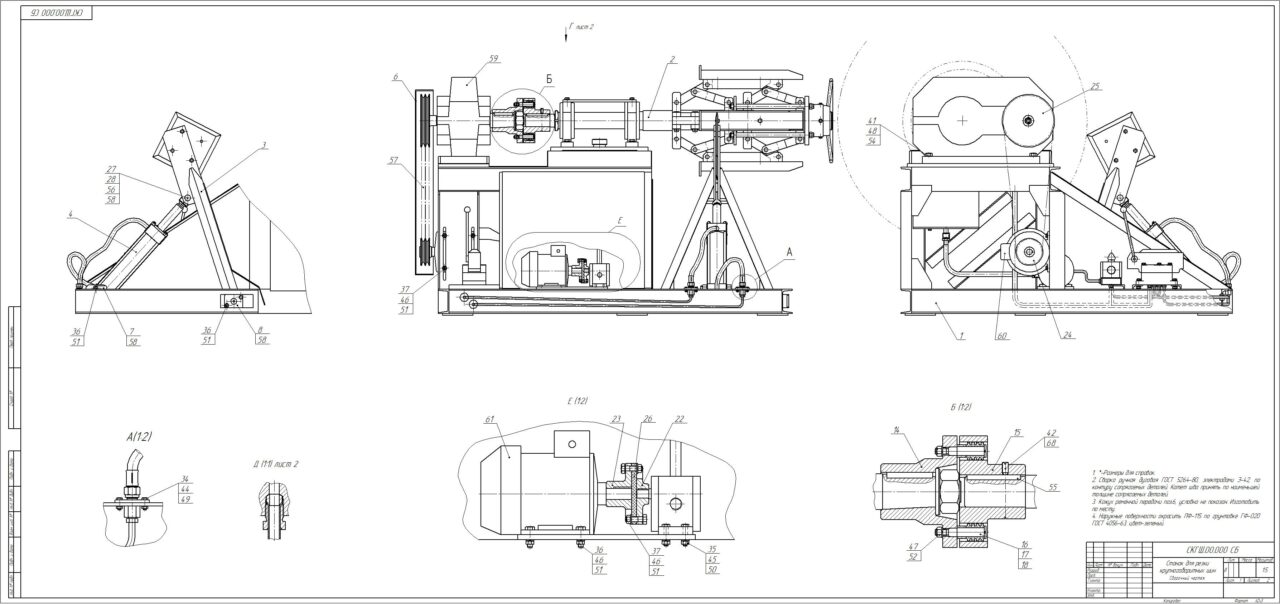

Чертежи станка для резки изношенных шин на две половинки. Станок применяется для первичной разделки изношенных шин на предприятиях по переработке утильных покрышек. Мощность привода вращения 3кВт, мощность электродвигателя маслостанции 1,1кВт. Патрон зажимает покрышки внутренним диаметром от 500 до 610мм (от 20 до 24 дюймов посадочный диаметр). Чертежи не ассоциированы с моделью, но совпадают с 3-Д моделью выложенной на сайте https://vmasshtabe.ru/promzona/himicheskaja_otrasl-promzona/stanok-dlya-rezki-krupnogabaritnyh-shin-na-dve-polovinki.html. В чертежах нет кожуха ременной передачи.

покрышка СКГШ утилизация
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Андрей Перфильев
Дата
25.04.2025
Язык
Русский
Состав
Сборочные чертежи, спецификации и чертежи деталей. Чертежи не связаны с моделью.
Софт
КОМПАС-3D 20 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-МУВП 1-40_4.cdw МУВП 1-40_4.cdw
  • icon-МУВП 1_40_3.cdw МУВП 1_40_3.cdw
  • icon-МУВП 1_60_2.cdw МУВП 1_60_2.cdw
  • icon-МУВП 2_70_1.cdw МУВП 2_70_1.cdw
  • icon-МУВП К3.cdw МУВП К3.cdw
  • icon-Паспорт СКГШ.doc Паспорт СКГШ.doc
  • icon-СКГШ.00.000 Г3.cdw СКГШ.00.000 Г3.cdw
  • icon-СКГШ.00.000 СБ.cdw СКГШ.00.000 СБ.cdw
  • icon-СКГШ.00.000 Э3.CDW СКГШ.00.000 Э3.CDW
  • icon-СКГШ.00.000.cdw СКГШ.00.000.cdw
  • icon-СКГШ.00.000л2.cdw СКГШ.00.000л2.cdw
  • icon-СКГШ.00.000л3.cdw СКГШ.00.000л3.cdw
  • icon-СКГШ.00.001.cdw СКГШ.00.001.cdw
  • icon-СКГШ.00.002.cdw СКГШ.00.002.cdw
  • icon-СКГШ.00.003.cdw СКГШ.00.003.cdw
  • icon-СКГШ.00.004.cdw СКГШ.00.004.cdw
  • icon-СКГШ.00.005.CDW СКГШ.00.005.CDW
  • icon-СКГШ.00.006.cdw СКГШ.00.006.cdw
  • icon-СКГШ.00.007.cdw СКГШ.00.007.cdw
  • icon-СКГШ.00.009.cdw СКГШ.00.009.cdw
  • icon-СКГШ.01.000 СБ.cdw СКГШ.01.000 СБ.cdw
  • icon-СКГШ.01.000.cdw СКГШ.01.000.cdw
  • icon-СКГШ.01.000л2.cdw СКГШ.01.000л2.cdw
  • icon-СКГШ.01.001.CDW СКГШ.01.001.CDW
  • icon-СКГШ.01.002.CDW СКГШ.01.002.CDW
  • icon-СКГШ.01.003.CDW СКГШ.01.003.CDW
  • icon-СКГШ.01.004.CDW СКГШ.01.004.CDW
  • icon-СКГШ.01.005.CDW СКГШ.01.005.CDW
  • icon-СКГШ.01.006.CDW СКГШ.01.006.CDW
  • icon-СКГШ.01.007.CDW СКГШ.01.007.CDW
  • icon-СКГШ.01.008.cdw СКГШ.01.008.cdw
  • icon-СКГШ.01.009.cdw СКГШ.01.009.cdw
  • icon-СКГШ.01.010.cdw СКГШ.01.010.cdw
  • icon-СКГШ.01.011.cdw СКГШ.01.011.cdw
  • icon-СКГШ.01.012.cdw СКГШ.01.012.cdw
  • icon-СКГШ.01.013.cdw СКГШ.01.013.cdw
  • icon-СКГШ.01.014.cdw СКГШ.01.014.cdw
  • icon-СКГШ.01.015.cdw СКГШ.01.015.cdw
  • icon-СКГШ.01.016.cdw СКГШ.01.016.cdw
  • icon-СКГШ.01.017.cdw СКГШ.01.017.cdw
  • icon-СКГШ.02.000 СБ.cdw СКГШ.02.000 СБ.cdw
  • icon-СКГШ.02.000.cdw СКГШ.02.000.cdw
  • icon-СКГШ.02.000л2.cdw СКГШ.02.000л2.cdw
  • icon-СКГШ.02.001.cdw СКГШ.02.001.cdw
  • icon-СКГШ.02.002.cdw СКГШ.02.002.cdw
  • icon-СКГШ.02.003.cdw СКГШ.02.003.cdw
  • icon-СКГШ.02.004.cdw СКГШ.02.004.cdw
  • icon-СКГШ.02.005.cdw СКГШ.02.005.cdw
  • icon-СКГШ.02.006.cdw СКГШ.02.006.cdw
  • icon-СКГШ.02.007.cdw СКГШ.02.007.cdw
  • icon-СКГШ.02.008.cdw СКГШ.02.008.cdw
  • icon-СКГШ.02.009.cdw СКГШ.02.009.cdw
  • icon-СКГШ.02.010.cdw СКГШ.02.010.cdw
  • icon-СКГШ.02.011.cdw СКГШ.02.011.cdw
  • icon-СКГШ.02.012.cdw СКГШ.02.012.cdw
  • icon-СКГШ.02.013.cdw СКГШ.02.013.cdw
  • icon-СКГШ.02.014.cdw СКГШ.02.014.cdw
  • icon-СКГШ.02.100 СБ.cdw СКГШ.02.100 СБ.cdw
  • icon-СКГШ.02.100-01 СБ.cdw СКГШ.02.100-01 СБ.cdw
  • icon-СКГШ.02.100-01.cdw СКГШ.02.100-01.cdw
  • icon-СКГШ.02.100.cdw СКГШ.02.100.cdw
  • icon-СКГШ.02.101-01.cdw СКГШ.02.101-01.cdw
  • icon-СКГШ.02.101.cdw СКГШ.02.101.cdw
  • icon-СКГШ.02.102-01.cdw СКГШ.02.102-01.cdw
  • icon-СКГШ.02.102.cdw СКГШ.02.102.cdw
  • icon-СКГШ.02.200 СБ.cdw СКГШ.02.200 СБ.cdw
  • icon-СКГШ.02.200.cdw СКГШ.02.200.cdw
  • icon-СКГШ.02.201.cdw СКГШ.02.201.cdw
  • icon-СКГШ.02.202.cdw СКГШ.02.202.cdw
  • icon-СКГШ.02.203.cdw СКГШ.02.203.cdw
  • icon-СКГШ.02.300 СБ.cdw СКГШ.02.300 СБ.cdw
  • icon-СКГШ.02.300.cdw СКГШ.02.300.cdw
  • icon-СКГШ.02.301.cdw СКГШ.02.301.cdw
  • icon-СКГШ.02.302.cdw СКГШ.02.302.cdw
  • icon-СКГШ.02.400 СБ.cdw СКГШ.02.400 СБ.cdw
  • icon-СКГШ.02.400.cdw СКГШ.02.400.cdw
  • icon-СКГШ.02.401.cdw СКГШ.02.401.cdw
  • icon-СКГШ.02.500 СБ.cdw СКГШ.02.500 СБ.cdw
  • icon-СКГШ.02.500.spw СКГШ.02.500.spw
  • icon-СКГШ.02.600 СБ.cdw СКГШ.02.600 СБ.cdw
  • icon-СКГШ.02.600.spw СКГШ.02.600.spw
  • icon-СКГШ.03.000 СБ.CDW СКГШ.03.000 СБ.CDW
  • icon-СКГШ.03.000.CDW СКГШ.03.000.CDW
  • icon-СКГШ.03.001.CDW СКГШ.03.001.CDW
  • icon-СКГШ.03.002.CDW СКГШ.03.002.CDW
  • icon-СКГШ.03.003.CDW СКГШ.03.003.CDW
  • icon-СКГШ.03.004.CDW СКГШ.03.004.CDW
  • icon-СКГШ.03.005.CDW СКГШ.03.005.CDW
  • icon-СКГШ.03.006.CDW СКГШ.03.006.CDW
  • icon-СКГШ.03.007.CDW СКГШ.03.007.CDW
  • icon-СКГШ.04.000 СБ.CDW СКГШ.04.000 СБ.CDW
  • icon-СКГШ.04.000.cdw СКГШ.04.000.cdw
  • icon-СКГШ.04.000л2.cdw СКГШ.04.000л2.cdw
  • icon-СКГШ.04.001.CDW СКГШ.04.001.CDW
  • icon-СКГШ.04.002.CDW СКГШ.04.002.CDW
  • icon-СКГШ.04.003.CDW СКГШ.04.003.CDW
  • icon-СКГШ.04.004.CDW СКГШ.04.004.CDW
  • icon-СКГШ.04.005.CDW СКГШ.04.005.CDW
  • icon-СКГШ.04.006.CDW СКГШ.04.006.CDW
  • icon-СКГШ.04.007.CDW СКГШ.04.007.CDW
  • icon-СКГШ.04.008.CDW СКГШ.04.008.CDW
  • icon-СКГШ.04.009.CDW СКГШ.04.009.CDW
  • icon-СКГШ.04.010.CDW СКГШ.04.010.CDW
  • icon-СКГШ.04.011.CDW СКГШ.04.011.CDW
  • icon-СКГШ.04.012.CDW СКГШ.04.012.CDW
  • icon-СКГШ.05.000 СБ.cdw СКГШ.05.000 СБ.cdw
  • icon-СКГШ.05.000.cdw СКГШ.05.000.cdw
  • icon-СКГШ.05.000л2.cdw СКГШ.05.000л2.cdw
  • icon-СКГШ.05.002.CDW СКГШ.05.002.CDW
  • icon-СКГШ.05.003.CDW СКГШ.05.003.CDW
  • icon-СКГШ.05.004.CDW СКГШ.05.004.CDW
  • icon-СКГШ.05.005.CDW СКГШ.05.005.CDW
  • icon-СКГШ.05.006.CDW СКГШ.05.006.CDW
  • icon-СКГШ.05.007.CDW СКГШ.05.007.CDW
  • icon-СКГШ.05.008.CDW СКГШ.05.008.CDW
  • icon-СКГШ.05.009.CDW СКГШ.05.009.CDW
  • icon-СКГШ.05.010.CDW СКГШ.05.010.CDW
  • icon-СКГШ.05.011.CDW СКГШ.05.011.CDW
  • icon-СКГШ.05.012.CDW СКГШ.05.012.CDW
  • icon-СКГШ.05.100 СБ.CDW СКГШ.05.100 СБ.CDW
  • icon-СКГШ.05.100.CDW СКГШ.05.100.CDW
  • icon-СКГШ.05.101.CDW СКГШ.05.101.CDW
  • icon-СКГШ.05.102.CDW СКГШ.05.102.CDW
  • icon-СКГШ.05.103.CDW СКГШ.05.103.CDW
  • icon-СКГШ.05.104.CDW СКГШ.05.104.CDW
  • icon-СКГШ.05.105.CDW СКГШ.05.105.CDW
  • icon-СКГШ.05.106.CDW СКГШ.05.106.CDW
  • icon-СКГШ.05.107.CDW СКГШ.05.107.CDW
  • icon-СКГШ.05.108.CDW СКГШ.05.108.CDW
  • icon-СКГШ.05.109.CDW СКГШ.05.109.CDW
  • icon-СКГШ.05.110.CDW СКГШ.05.110.CDW
  • icon-СКГШ.05.200 СБ.CDW СКГШ.05.200 СБ.CDW
  • icon-СКГШ.05.200.CDW СКГШ.05.200.CDW
  • icon-СКГШ.05.201.CDW СКГШ.05.201.CDW
  • icon-СКГШ.05.202.CDW СКГШ.05.202.CDW
  • icon-СКГШ.05.300.CDW СКГШ.05.300.CDW
  • icon-СКГШ.07.000.cdw СКГШ.07.000.cdw
  • icon-СКГШ.07.001.cdw СКГШ.07.001.cdw
  • icon-СКГШ.07.002.cdw СКГШ.07.002.cdw
  • icon-СКГШ.08.000.cdw СКГШ.08.000.cdw
  • icon-СКГШ.08.001.cdw СКГШ.08.001.cdw
  • icon-СТП-12-2-125-80.CDW СТП-12-2-125-80.CDW
  • icon-СТП-12-2-140-80.CDW СТП-12-2-140-80.CDW
  • icon-СТП-12-2-140-90.CDW СТП-12-2-140-90.CDW
