Кристаллизатор объемом 11900 л

0
0
77
0
1
300

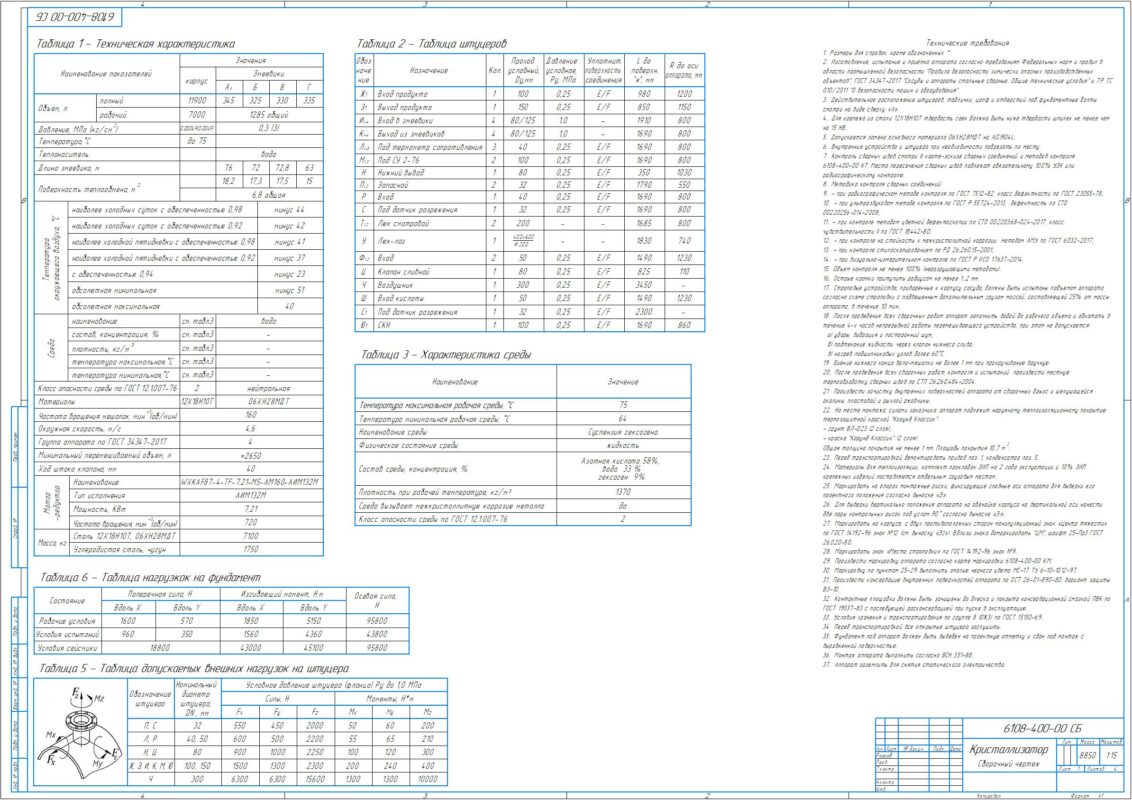

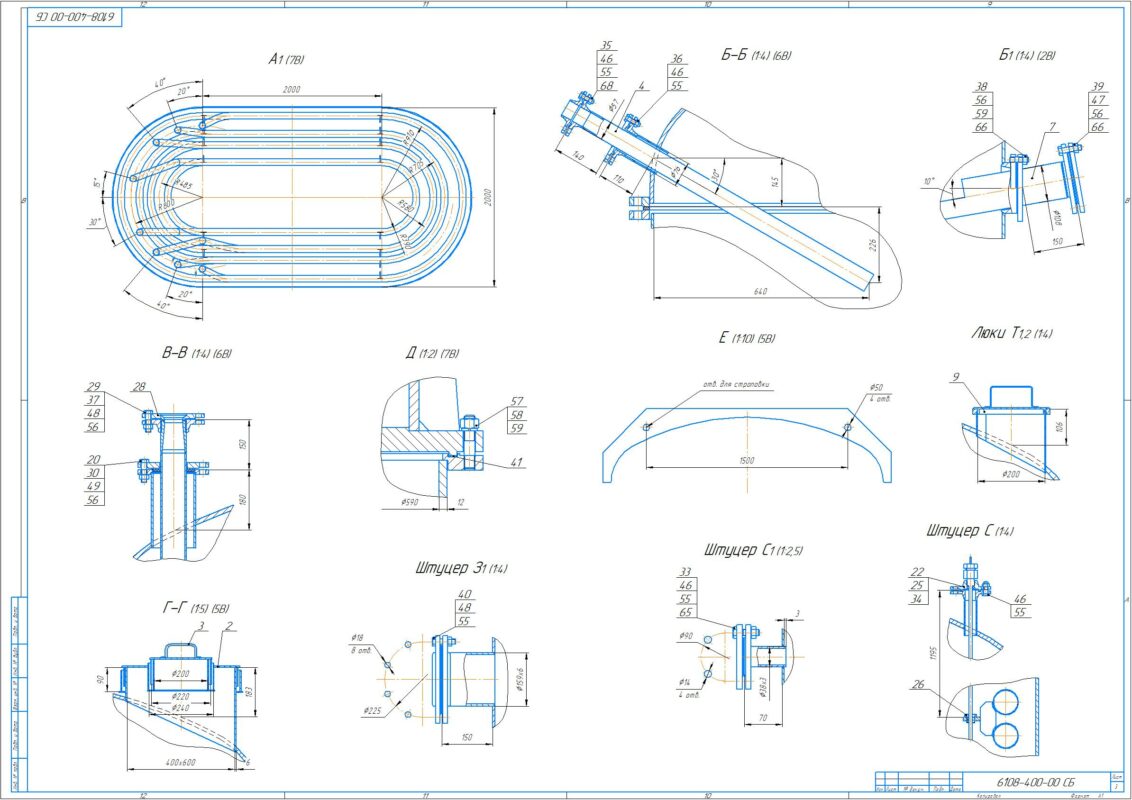

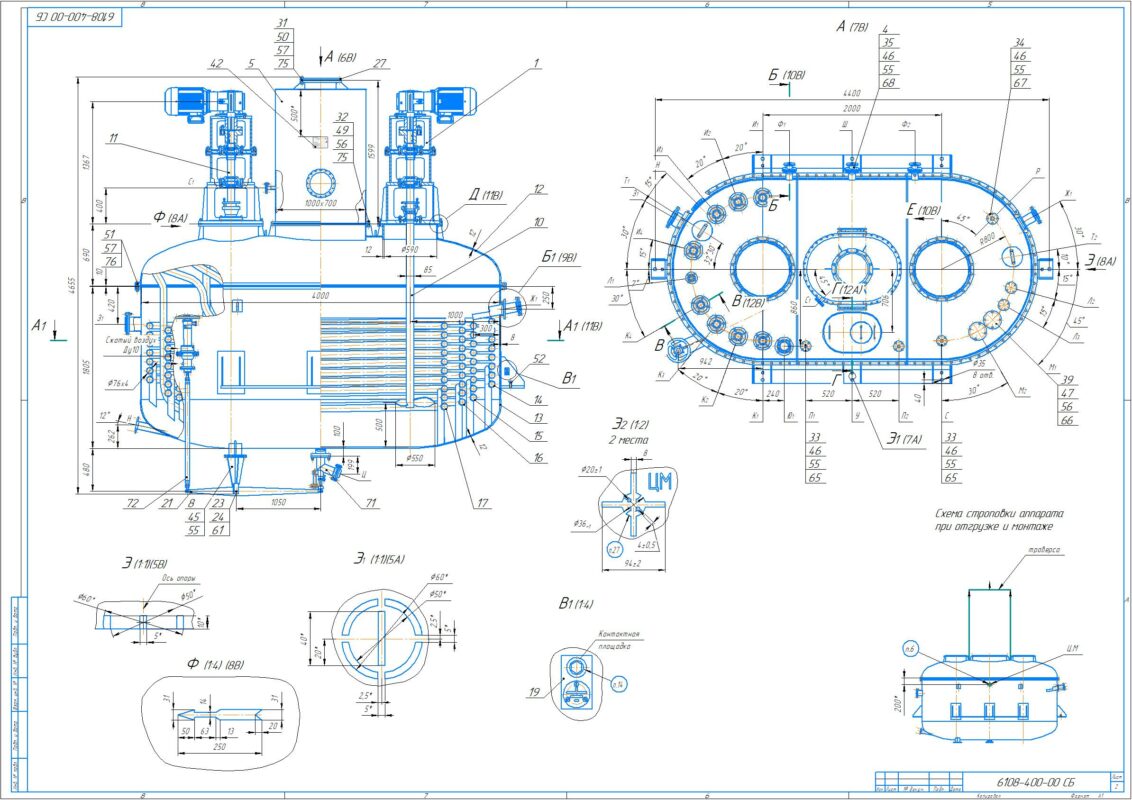

Чертеж Кристаллизатор объемом 11900 л
Чертеж Кристаллизатор объемом 11900 л
Чертеж Кристаллизатор объемом 11900 л

Полный объем аппарата 11900 л, рабочий объем 7000 л, рабочая среда - суспензия гексогена, основной материал - 12Х18Н10Т, два перемешивающих устройства. Представлены рабочие чертежи.
