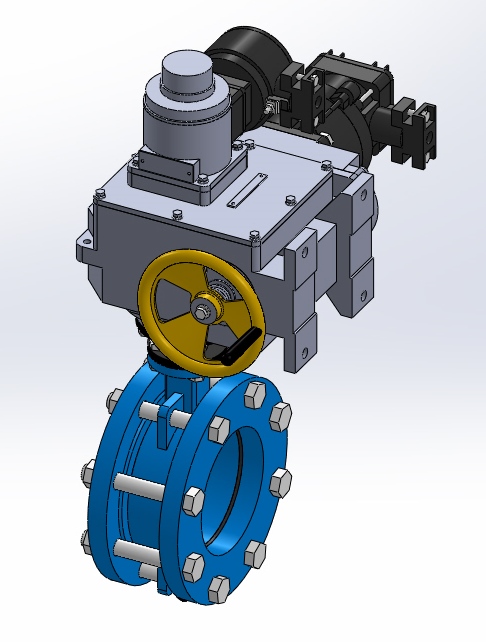

3D модель Затвор дисковый АНМ.514.1433.ГК,
DN 150, PN 1,6 МПа.
Управление - электропривод МЭОФ-250_63-0,25-IIВТ4-01
- Главная -
- Чертежи -
- Промышленность -
- Химическая промышленность (ПАХТ и ПАПП) -
- Затвор дисковый АНМ.514.1433.ГК (DN 150) с приводом МЭОФ-250_63-0,25-IIВТ4-01
Затвор дисковый АНМ.514.1433.ГК (DN 150) с приводом МЭОФ-250_63-0,25-IIВТ4-01
0
97
1831
11
1
20
Сообщить о проблеме
Автор
Владимир
Глинкин
Дата
08.06.2016
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2012 SP4.0
Как открыть?
Отзывов пока нет
Содержимое архива
-
Привод МЭОФ-250_63-0,25-IIВТ4-01 с квадратом.SLDPRT
-
Затвор дисковый АНМ.514.1433.ГК, DN 150.SLDPRT
-
Затвор дисковый АНМ.514.1433.ГК (DN 150) с приводом МЭОФ-250_63-0,25-IIВТ4-01.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Отзывов пока нет
Чтобы задать вопрос, необходимо войти
Это бред какой то, оно вообще не работает, да красиво, но сборка состоит из 2 деталей. Где хотябы сам диск? (Затвор же дисковый!!!)
Здравствуйте Кирилл!
При создании модели этого затвора у меня была задача отобразить лишь его внешний вид на трубопроводе. Да, конечно, можно было бы сделать полноценную конструкцию затвора (как Вам хотелось бы), но увы, на это у меня не было ни желания, ни времени.
С уважением, Владимир.
Благодарю ВЛАДИМИР!
Согласен, разные цели преследовались при создании данной модели, спасибо за полный ответ на мой вопрос. Просто разочарован что по сути это просто картинка, не несущая никакого конструктивного смысла.
С чего Вы так решили? А как же проектирование трубопроводов, котельных и т.д. У все свои цели.
