Чертёж и расчет. Компрессор центробежный общего назначения К890

Наименование и область применения центробежного компрессора. Компрессор центробежный общего назначения К890 – 121 – 1 предназначен для сжатия нефтяного газа на газоперерабатывающих заводах.
В работе представлен секция низкого давления.

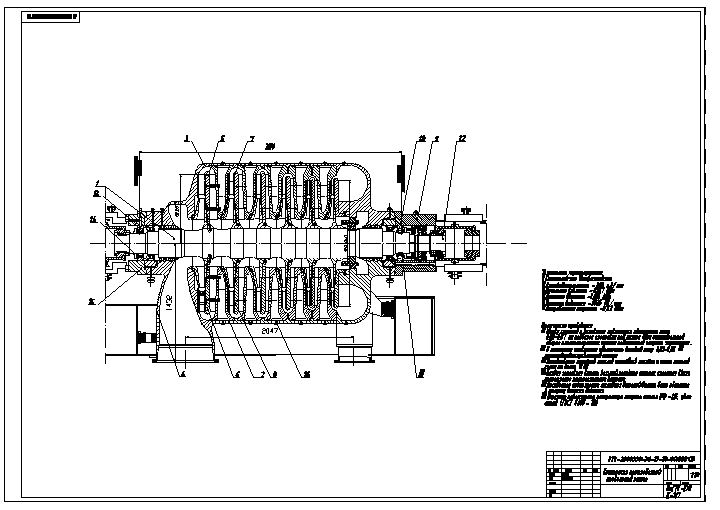

Произведен расчет данного компрессора по результатам расчета выполнен чертеж

Состав: Чертеж компрессора(разрез),Спецификация,пояснительная записка Язык документа

Софт: AutoCAD
