3д модель подвесного, ручного пневмопресса рычажного типа для установки люверсов д40

100

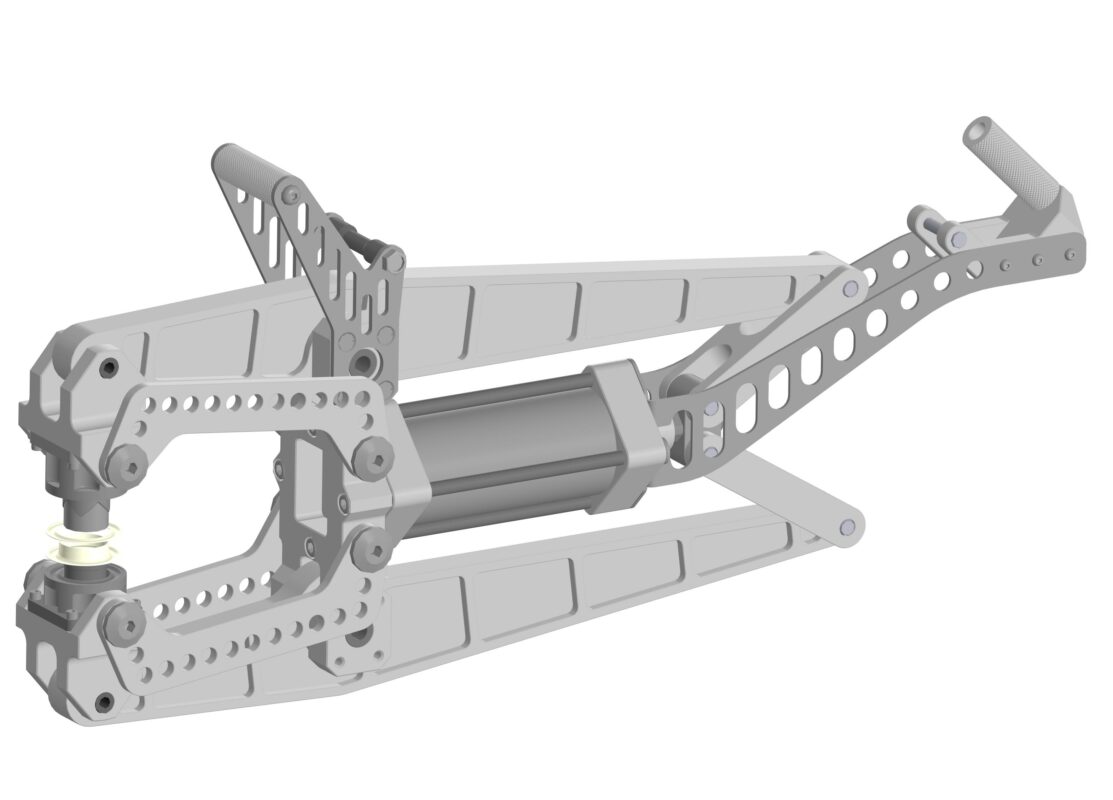

Данный пневмопресс рычажного типа - проектная работы, цель проекта - обеспечение лёгкости и скорости установки люверсов в различных условиях эксплуатации, за один цикл пресс пробивает отверстие в пологе или другом тряпичном материале, и сразу формует люверсу состоящую из 2-х заготовок, тип люверсов в моделе - круглая с внутренним диаметром 40мм.
Основные хар-ки: усилие зажима ~ 49 kH, вес пресса ~ 24кг, Д/Ш/В - 940/140/450.

3D Модели люверс Пневмопресс ручные пневматические поджимы
