Разработка конструкции рабочего оборудования для погружения обсадных труб на базе стрелового крана

СГТУ имени Гагарина Ю. А.

Работа уже сдавалась в университете.   ВКР по специальности НТС; Наземные транспортно-технологические средства.
РЕФЕРАТ

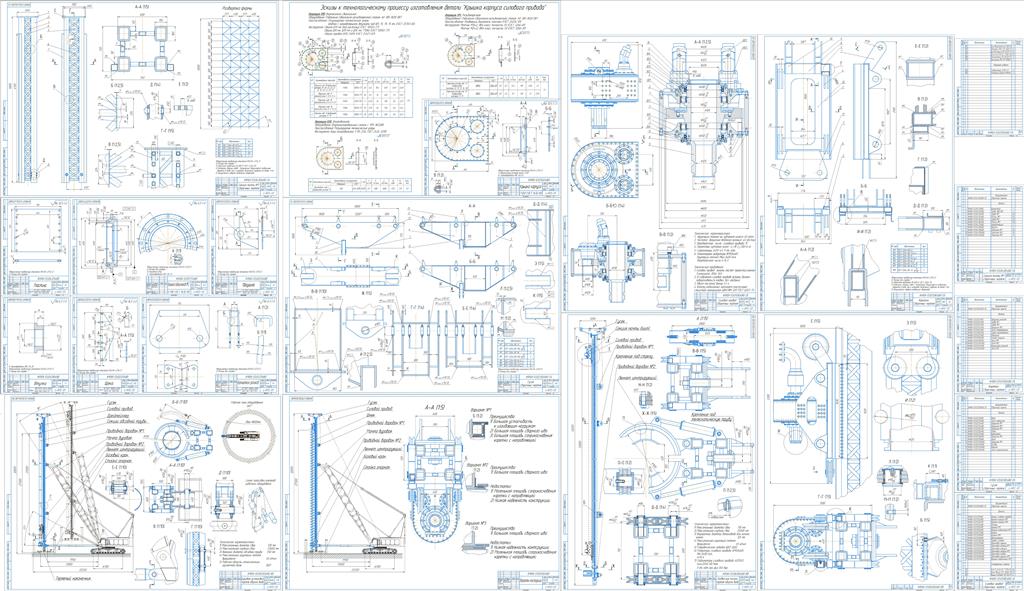

Выпускная классификационная работа содержит 127 страниц текста, 53 иллюстраций, 15 таблиц, 10 чертежей и список из 24 источников.
Ключевые слова: Буровая мачта, буронабивные сваи, гидравлический привод, устойчивость конструкции, теряемый наконечник, технико-экономическая характеристика, крутящий момент, глубина бурения, строительное оборудование, обсадные трубы.
Объект разработки — буровая мачта для возведения буронабивных свай диаметром 800 мм методом CFA и диаметром 510 мм. под защитой обсадных труб, глубиной до 25 м в условиях ограниченного пространства и на береговых линиях. Цель работы — проектирование мобильной буровой установки, для погружения обсадных труб. Результаты работы включают предложенную конструкцию с подвесной решетчатой мачтой из шести секций, телескопической трубой для фиксирования угла наклона, гидравлической анкерной опорой и двухприводным силовым приводом. Проведены расчеты основных параметров: межосевое расстояние зубчатого зацепления силового привода — 354 мм, устойчивость рабочего оборудования (коэффициент 1,21), выбор каната гидравлической лебедки диаметром 20,5 мм и длинной 205 м, подбор гидромоторов с мощностью – 84 кВт (A2FO 45), габариты мачты равные 600×550 мм. Основные характеристики: глубина бурения — 25 м, диаметр сваи — 510 мм, высота мачты — 32 м, грузоподъемность лебедки — 5 т. Рекомендации к внедрению: использование базового крана типа КС8165, применение в строительстве фундаментов на слабых грунтах и прибрежных зонах. Экономическая значимость — составляет 15110784 руб. в год Область применения — гражданское и промышленное строительство.
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 5
1.АНАЛИЗ СПОСОБОВ ПРОИЗВОДСТВА БУРОНАБИВНЫХ СВАЙ. 6
1.1Анализ существующих технологий изготовления буронабивных свай 6
1.2. Анализ существующих машин и оборудований для изготовления буронабивных свай 15
2. АНАЛИЗ ПАТЕНТОВ И ИЗОБРЕТЕНИЙ 26
3. ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ 33
4. ВАРИАНТЫ КОНСТРУКЦИИ НАПРАВЛЯЮЩИХ КАРЕТКИ ВРАЩАТЕЛЯ 35
5. ТЕХНИЧЕСКОЕ ЗАДАНИЕ 36
6. РАСЧЕТ ОСНОВНЫХ ПАРАМЕТРОВ ОБОРУДОВАНИЯ 38
6.1 Основные характеристики силового привода бурового инструмента. 38
6.2 Выбор гидромоторов на вращатель. 41
6.3 Расчет мачты буровой установки на кручение. 42
6.4 Расчет основных размеров блоков, барабанов и выбор каната. 44
6.5 Расчет буровой установки на устойчивость. 47
6.6 Определение геометрических параметров раскосов фермы методом линий влияния. 49
6.7 Расчет потерь давления на РВД и проверка номинального давления гидроцилиндров. 56
6.8 Расчет долговечности несущих подшипников 59
6.9 Прочностные расчеты. 61
7. ОРГАНИЗАЦИЯ ЭКСПЛУАТАЦИИ И ПРОИЗВОДСТВА РАБОТ БУРОВОЙ УСТАНОВКИ С ПОДВЕСНОЙ РЕШЕТЧАТОЙ МАЧТОЙ 68
7.1 Организация производства работ новым оборудование. 68
7.2 Эксплуатация и техническое обслуживание новой машины 72
7.2.1 Монтаж новой машины 72
8. БЕЗОПАСНОСТЬ ОБОРУДОВАНИЯ ДЛЯ ВОЗВЕДЕНИЯ БУРОНАБИВНЫХ СВАЙ 79
8.1 Анализ опасностей, возникающих при изготовлении свай 79
8.2 Освещение зон выполнения работ по возведению буронабивных свай 84
8.2.1 Расчет освещения рабочей зоны 86
9. ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ КРЫШКИ КОРПУСА ВРАЩАТЕЛЯ 88
9.1. Служебное назначение детали, условия работы детали в сборочной единице 88
9.2.Конструкторский контроль чертежа детали 89
9.3. Анализ технических требований на изготовление детали 90
9.4. Технико-экономическое обоснование метода получения заготовки и ее проектирование 91
9.5.Разработка маршрутного перспективного технологического процесса механической обработки заготовки 92
9.6. Разработка операционного перспективного технологического процесса механической обработки заготовки 93
9.7. Определение рациональных режимов резания 95
9.8. Нормирование технологических операций 102
10. РАСЧЕТ ТЕХНИКО-ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ 107
10.1. Расчет стоимости комплектующих изделий 108
10.2 Расчет затрат на заработную плату рабочим 110
10.3 Расчет затрат на дополнительную заработную плату рабочим 112
10.4 Расчет отчислений на социальные нужды 112
10.5 Расчет затрат на проектирование оборудования 113
10.6 Расчет стоимости опытно – конструкторских работ 113
10.7 Расчет эксплуатационных затрат наземных транспортно-технологических средств 114
10.7.1 Порядок расчета постатейных показателей затрат на эксплуатацию машин 115
10.7.2 Затраты на выполнение всех видов ремонта, диагностирование и техническое обслуживание 116
10.7.3 Затраты на выполнение всех видов ремонта, диагностирование и техническое обслуживание 117
10.7.4 Оплата труда рабочих управляющих машинами 118
10.7.5 Затраты на смазочные материалы 119
10.7.6 Затраты на гидравлическую жидкость 120
10.7.7 Затраты на перебазировку машин с одной строительной площадки на другую строительную площадку 121
ЗАКЛЮЧЕНИЕ 124
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 125
