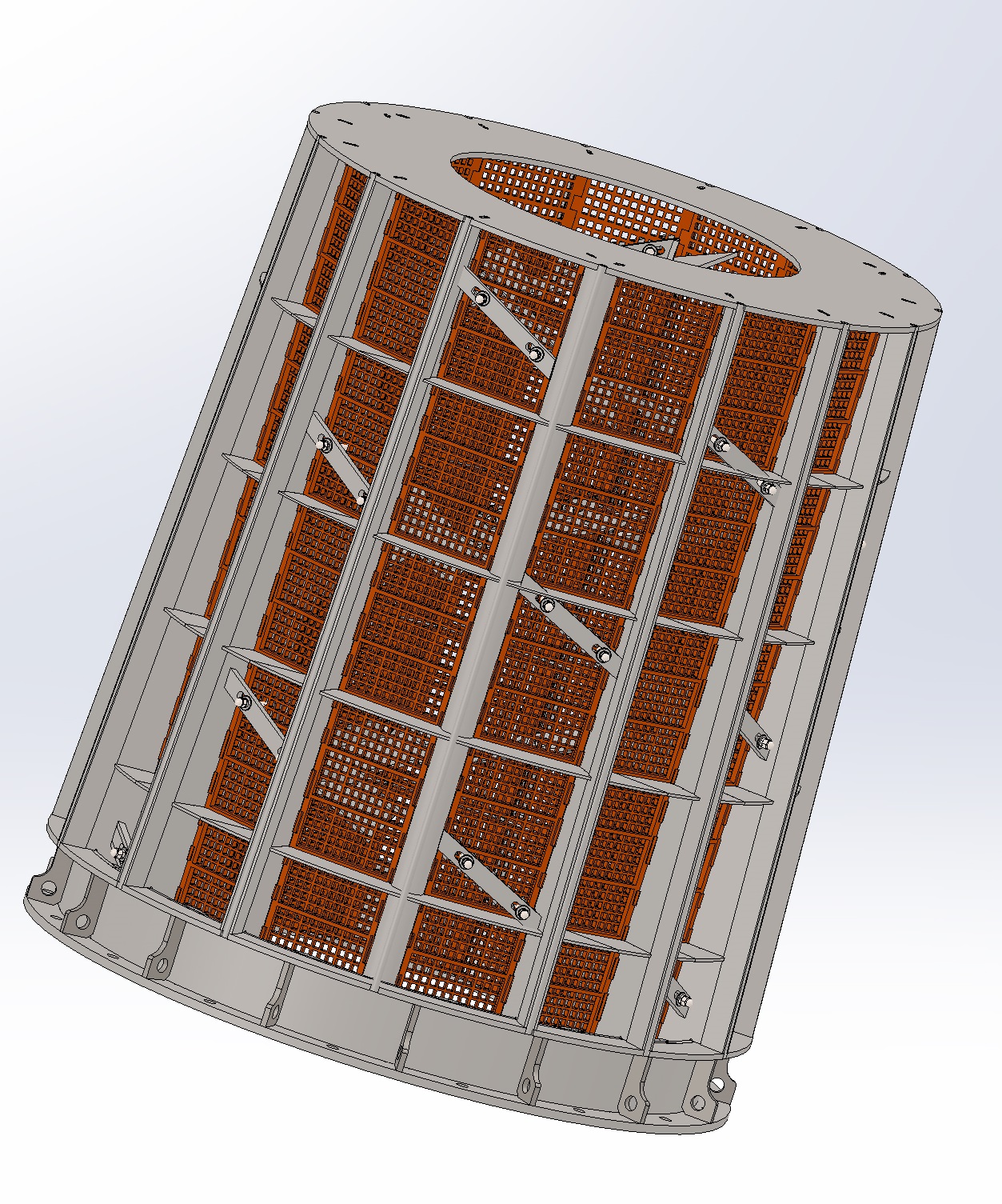

Бутара шаровой мельници CMTV-17.05.000

Циллиндрическая бутара - устройство для промывания горной массы, легко- и среднепромывистых руд, песков рассыпных месторождений, с вращающим барабаном в виде циллиндра.

CMTV-17.05.000 предназначена для установки на мельницу шаровую типа BM 45//50 G01 WC02 , мокрого помола с разгрузкой переливом.

В качестве просеивающих поверхностей используются ситовые панели, с прямоугольными ячейками 16х18.

Размеры просеивающей поверхности D=1490мм, L=1700мм.

Состав: 3D Модель и техническая документация. Язык документа

Софт: SolidWorks 2017

Сайт: www
