Скруббер-бутара

1 000

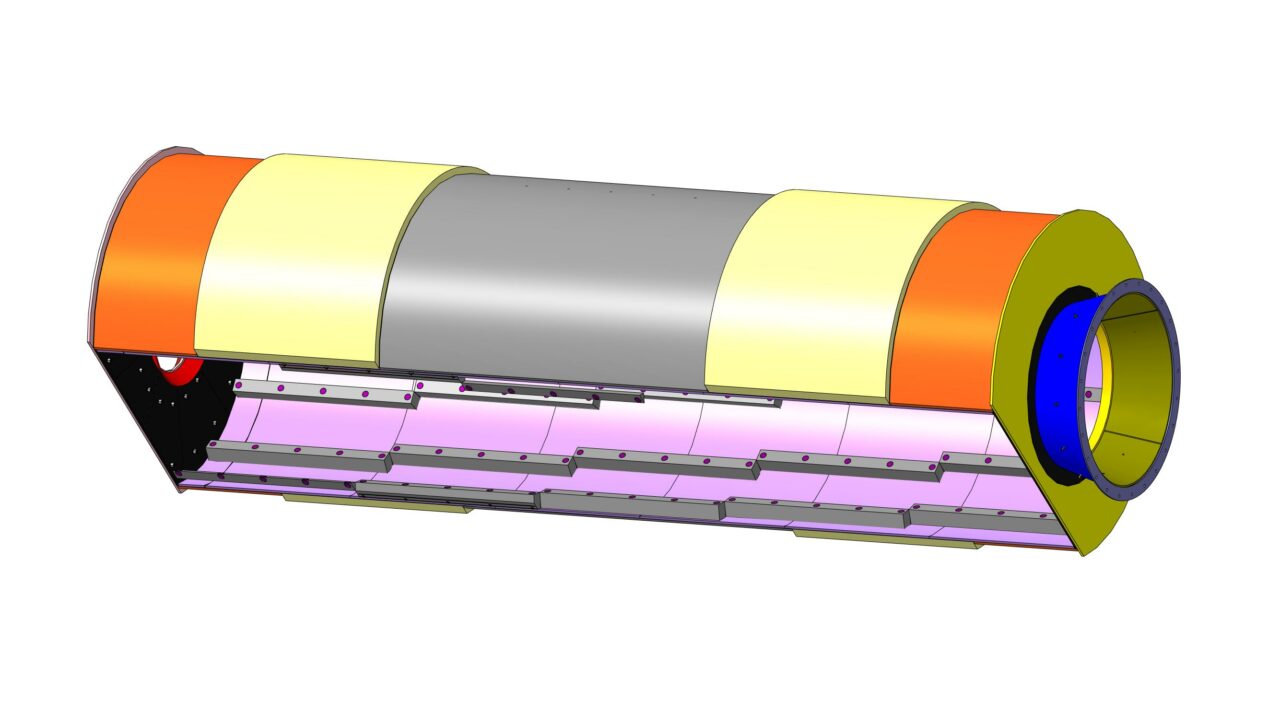

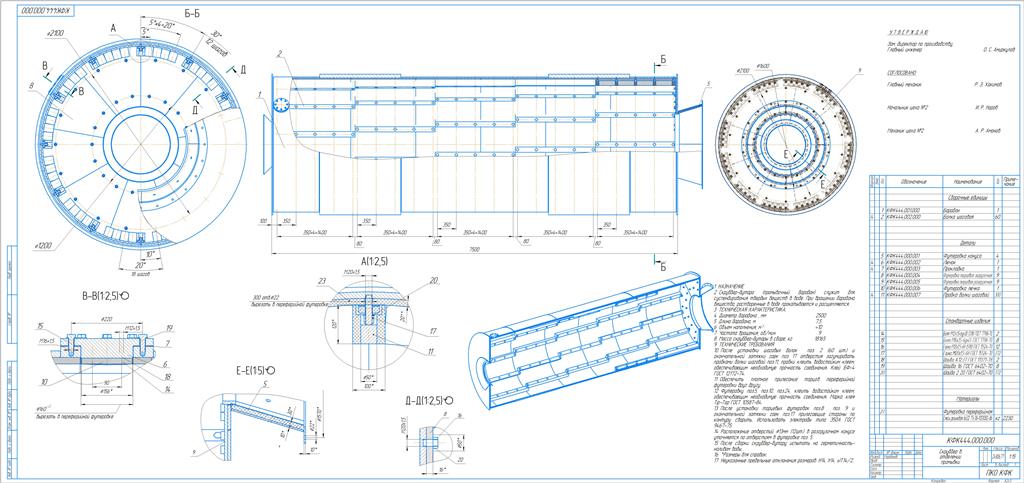

Скруббер бутара для промывки и разделения на фракции горно добывающей руды. 3д модели, спецификация, чертежи комплект

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА.
Диаметр барабана , мм 2500
Длина барабана, м 7,5
Объем наполнения, м 10
Частота вращения, об/мин 9
Масса скруббер-бутары в сборе, кг 18165

Скруббер-бутара промывка руды

Еще чертежи и проекты по этой теме:

500

Строительство скруббер-бутары СБ-80ПЭ

Скруббер-бутара СБ-10

СББ-13А-02.000 Бутара

1 000

Скруббер-бутара для добычи золота

500

Бутара (скрапоуловитель)

Скруббер

Комментариев пока нет

Чтобы оставить комментарий, необходимо войти

Войти с помощью:

Автор

Дилмурод Марданов

Дата

19.09.2024

Язык

Русский

Состав

торцевая сторона загрузки, торцевая сторона разгрузки, барабан, бутара итд.

Софт

КОМПАС-3D 2021 Как открыть?

Содержимое архива

Бутара
- КФК444.003.000 - Бутара.a3d
- КФК444.003.000. Бутара. cdw.cdw
- КФК444.003.001 - Ответное кольцо упорное.m3d
- КФК444.003.001 - Ответное корльцо упорное.cdw
- КФК444.003.001 - Ответное корльцо упорное.m3d
- КФК444.003.002 - Продольное ребро.m3d
- КФК444.003.002 - Продольное ребро.cdw
- КФК444.003.003 - Поперечная вставка.cdw
- КФК444.003.003 - Поперечная вставка.m3d
- КФК444.003.004 - Торцевая крышка разгрузки.cdw
- КФК444.003.004 - Торцевое кольцо разгрузки.m3d
- КФК444.003.005 - Отражающее полукольцо разгрузки.cdw
- КФК444.003.005 - Отражающее полукольцо разгрузки.m3d
- КФК444.003.006 - Разгрузочный конус.cdw
- КФК444.003.006 - Разгрузочный конус.m3d
- Сборка.cdw
- Скруббер- бутараКФК444.000.000.000 СБ..cdw
КФК 444.002.000 Балка шаговая
- КФК444.002.000 - Балка шаговая.cdw
- КФК444.002.000-Балка шаговая.a3d
- КФК444.002.001 - Балка.a3d
- КФК444.002.001 - Балка.cdw
- КФК444.002.001.001 - Швеллер.cdw
- КФК444.002.001.001 - Швеллер.m3d
- КФК444.002.001.002 - Планка.cdw
- КФК444.002.001.002 - Планка.m3d
- Резина.cdw
- Резина.m3d
КФК 444.001.000 барабан скруббера
- КФК444.001.000 - Барабан.a3d
- КФК444.001.000- Барабан.cdw
- КФК444.001.001 - Крышка торцовая загрузочная.cdw
- КФК444.001.001 - Крышка торцовая загрузочная.m3d
- КФК444.001.002 - Крышка торцовая разгрузочная.cdw
- КФК444.001.002 - Крышка торцовая разгрузочная.m3d
- КФК444.001.003 - Конус отбойный .m3d
- КФК444.001.003- Конус отбойный.cdw
- КФК444.001.004 - Конус загрузочный.cdw
- КФК444.001.004- Конус загрузочный .m3d
- КФК444.001.005 - Пояс .m3d
- КФК444.001.005 - Пояс.cdw
- КФК444.001.006 - Обод .m3d
- КФК444.001.006 - Обод.cdw
- КФК444.001.007 - Кольцо упорное.m3d
- КФК444.001.007 - Кольцо упорное.cdw
- КФК444.001.008 - Конус разгрузочный.cdw
- КФК444.001.008- Конус разгрузочный .m3d
- КФК444.001.009 - Втулка.cdw
- КФК444.001.009 - Втулка.m3d
- КФК444.001.010 - Шпилька.cdw
- КФК444.001.010- Шпилька.m3d
- КФК444.001.011 - Шпилька торцевая.cdw
- КФК444.001.011 - Шпилька торцевая.m3d
- КФК444.001.013 - Обечайка1.m3d
- КФК444.001.014 - Обечайка 2 .m3d
- КФК444.001.015 - Обечайка 3.m3d
- сборка обечаек
  - Крышка для проточки барабана скруббера бутары на станке 1К670 _ 49.19.089.10.00-А.cdw
  - КФК444.010.001 - Обечайка 1.cdw
  - КФК444.010.001 Раскрой на обечайку1.cdw
  - КФК444.010.002 Обечайка 2 .cdw
  - КФК444.010.002 Раскрой на обечайку2.cdw
  - КФК444.010.003 Раскрой на обечайку 3.cdw
  - КФК444.010.003- Обечайка 3.cdw
  - КФК444.010.010 Барабан скруббера-бутары на обработку в МСЦ правая часть.cdw
  - КФК444.010.011Барабан скруббера-бутары на обработку в МСЦ левая часть.cdw
  - КФК444.010.012Барабан скруббера-бутары на обработку в МСЦ .cdw
КФК444.000.000 - Скруббер в отделении промывки.a3d
КФК444.000.000 - Скруббер в отделении промывки.cdw
КФК444.000.000.001 - Прокладка.cdw
КФК444.000.000.001 - Прокладка.m3d
КФК444.000.001 - Футеровка конуса.cdw
КФК444.000.001 - Футеровка конуса.m3d
КФК444.000.002 - Лючок.cdw
КФК444.000.002 - Лючок.m3d
КФК444.000.003 - Прокладка.cdw
КФК444.000.003 - Прокладка.m3d
КФК444.000.004 - Футеровка торцевая загрузочная.cdw
КФК444.000.004 - Футеровка торцевая загрузочная.m3d
КФК444.000.005 - Футеровка торцевая разгрузочная.cdw
КФК444.000.005 - Футеровка торцевая разгрузочная.m3d
КФК444.000.006 - Футеровка лючка.cdw
КФК444.000.006 - Футеровка лючка.m3d
КФК444.000.007 - Пробка балки шаговой.cdw
КФК444.000.007 - Пробка балки шаговой.m3d
Сборка переферийной футеровки.cdw
Сборка. перефирийная футеровкаa3d.a3d
Скруббер- бутараКФК444.000.000.000 СБ..a3d
Футеровка переферийная Смесь резиновая 6632 ТУ 38-1051082-86.cdw
Футеровка переферийная(коне ц).cdw
Футеровка переферийная(конец).m3d
Футеровка переферийная.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
