Строительство скруббер-бутары СБ-80ПЭ

1
10
1240
6
0
500

Скруббер-бутары предназначены для дезинтеграции глинистого материала из природных грунтов, песков, рудных и россыпных месторождений, а также при промывке различного рода сырья в схемах утилизации вторичных материалов искусственного происхождения. Скруббер-бутара представляет собой сварную конструкцию, состоящую из барабана, снаружи которого расположены два съёмных бандажа с беговыми дорожками для катков, через которые от привода скрубберу передаётся крутящий момент. Осевое перемещение скруббера ограничивается установленными с двух сторон упорными роликами.

Скруббер-бутара состоит из следующих основных частей:
1. Приемного бункера для породы
2. Барабана, имеющего 2 части: глухую длиной Зм и сеющую длиной 2,6м
3. Барабан через 10 опорных резиновых колес установлен на опорную раму. От смещения вдоль продольной оси удерживается упорным колесом, установленным под барабаном
4. Выходного бункера, установленным под сеющей частью барабана, имеющего 2 шлюза для отвода просеянных частей породы
5. Силового агрегата привода барабана бутары. Представляет собой дизельный двигатель Д-245 с КПП Зил 130 Редуктор ЦУ 250.
Вращение от редуктора на барабан передается цепной передачей с втулочно-роликовой цепью с шагом 38,1 мм, двухрядной. Применение цепного привода исключает пробуксовку барабана при попадании воды на опорные колеса.
6. На выходе из барабана установлен лоток для выхода гали и для ее отвода ленточный транспортер.
7 Внутри барабана на 2х опорах установлен ороситель, т.е. труба ? 100 мм на которой через 450 мм имеются патрубки со сменными распылителями 9 10-15 мм. Угол установки распылителей регулируется поворотом трубы на опорах.
8. На приемный бункер установлена решетка, не пропускающая куски породы больше 170 мм Здесь же предусмотрена установка оросителя поступающей породы в бункер
9. Опорная рама скруббер-бутары установлена на опоры саней с углом 2° в сторону выхода.
10. На специальных направляющих уголках, закрепленных на санях, устанавливается п закрепляется силовой агрегат привода бутары
11 Перемещение скруббер-бутары производится через трос трактором. зацепленным за санп.
12. Транспортер удаления тали сделан поворачивающимся в горизонтальной плоскости и имеет регулируемый угол наклона.
13. Лотки выхода мелких фракций установлены шарнирно, имеют также регулируемый угол наклона при помощи тяг

Технические данные
1. Производительность скруббер-бутары до 80 м /час
2. Мощность силовой установки 109 л.с (80 КВт)
3. Число оборотов барабана 11 об/мин
4. Габаритные размеры:
длина - 10132 мм (без транспортера удаления гали)
ширина - 3100 мм
высота - 4368 мм (по верхней кромке приемного бункера)
5. Угол наклона продольной оси барабана - 2
6. Масса скруббер-бутары - ориентировочно 12600 кг (без трубопроводов подачи воды к выходному бункеру, лотков удаления пульпы транспортеров)


Сообщить о проблеме
Дата
12.09.2022
Язык
Русский
Состав

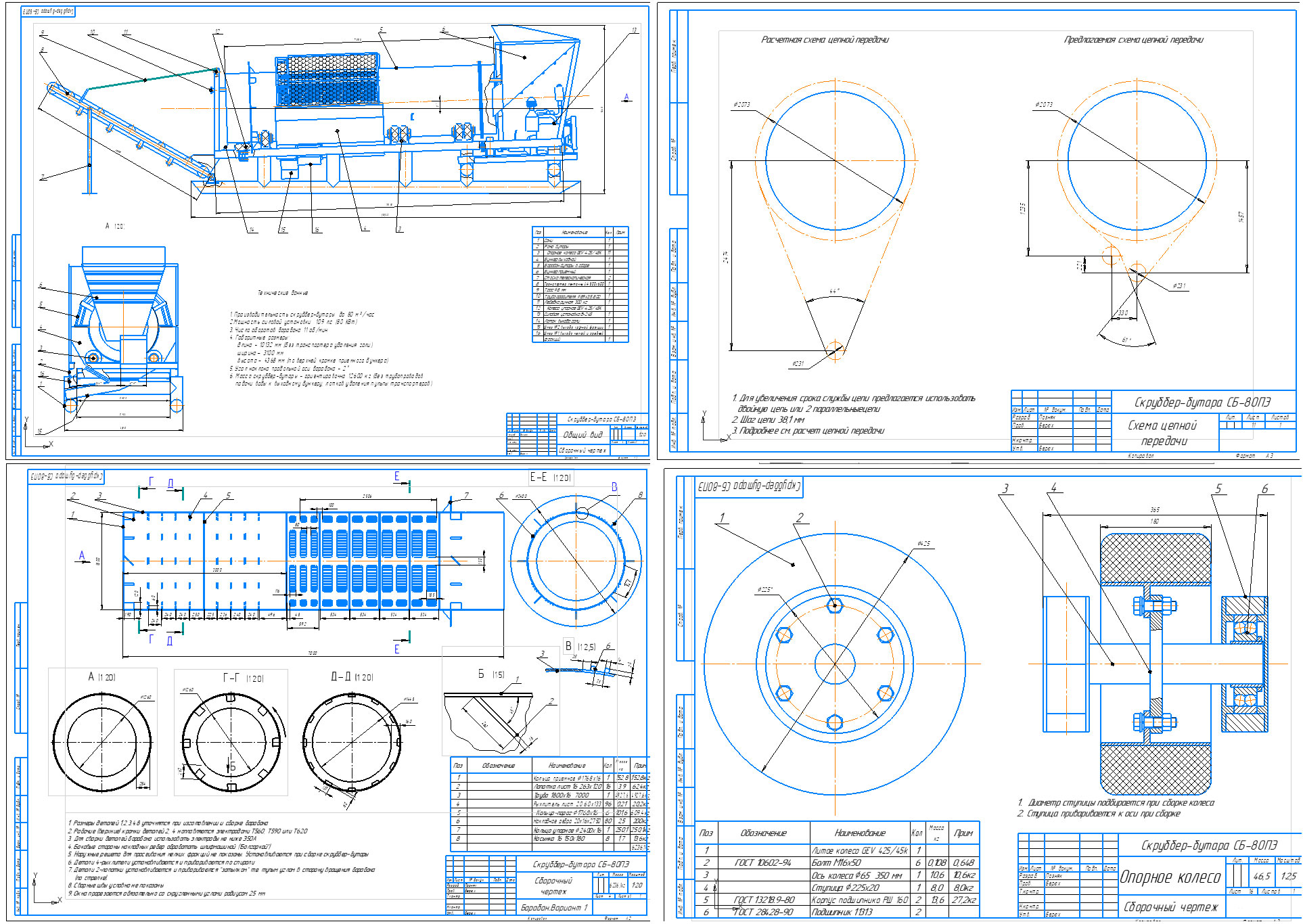

Сборочный чертеж, деталировка
