Скруббер-бутара для добычи золота

Предлагаемая скруббер-бутара предназначена для разделения породы на 4 фракции с дальнейшей промывкой и выделением золота. Оборудование физико-механической обработки материалов: скруббер-бутары с колесным приводом, производительностью 30-160 м3/час, типы: СБ-30Д, СБ-80Д, СБ-100Д, СБ-160Д

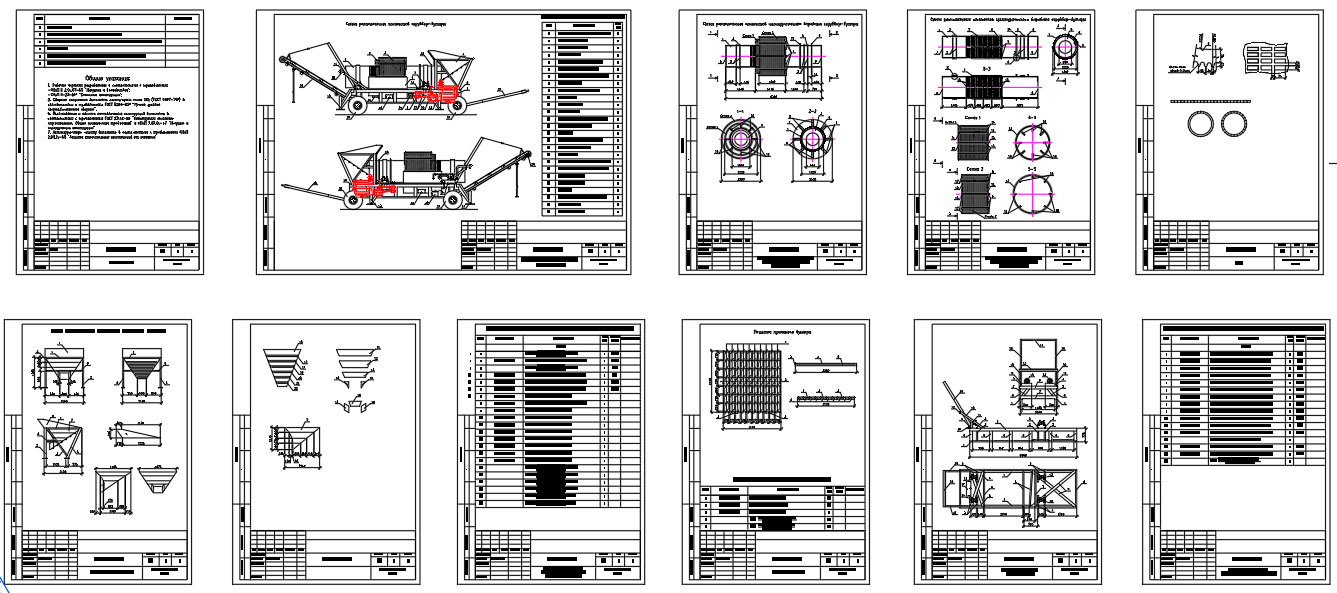

Скруббер-бутара состоит из следующих основных частей:
1. Приемного бункера для породы

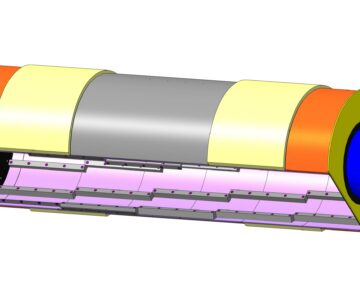

2. Барабана, имеющего 2 части: глухую длиной Зм и сеющую длиной 2,6м
3. Барабан через 10 опорных резиновых колес установлен на опорную раму. От смещения вдоль продольной оси удерживается упорным колесом, установленным под барабаном
4. Выходного бункера, установленным под сеющей частью барабана, имеющего 2 шлюза для отвода просеянных частей породы
5. Силового агрегата привода барабана бутары. Представляет собой дизельный двигатель Д-245 с КПП Зил 130 Редуктор ЦУ 250.
Вращение от редуктора на барабан передается цепной передачей с втулочно-роликовой цепью с шагом 38,1 мм, двухрядной. Применение цепного привода исключает пробуксовку барабана при попадании воды на опорные колеса.
6. На выходе из барабана установлен лоток для выхода гали и для ее отвода ленточный транспортер.
7 Внутри барабана на 2х опорах установлен ороситель, т.е. труба ? 100 мм на которой через 450 мм имеются патрубки со сменными распылителями 9 10-15 мм. Угол установки распылителей регулируется поворотом трубы на опорах.
8. На приемный бункер установлена решетка, не пропускающая куски породы больше 170 мм Здесь же предусмотрена установка оросителя поступающей породы в бункер
9. Опорная рама скруббер-бутары установлена на опоры саней с углом 2° в сторону выхода.
10. На специальных направляющих уголках, закрепленных на санях, устанавливается п закрепляется силовой агрегат привода бутары
11 Перемещение скруббер-бутары производится через трос трактором. зацепленным за санп.
12. Транспортер удаления тали сделан поворачивающимся в горизонтальной плоскости и имеет регулируемый угол наклона.
13. Лотки выхода мелких фракций установлены шарнирно, имеют также регулируемый угол наклона при помощи тяг

Технические данные
1. Производительность скруббер-бутары до 80 м /час
2. Мощность силовой установки 109 л.с (80 КВт)
3. Число оборотов барабана 11 об/мин
4. Габаритные размеры:
длина - 10132 мм (без транспортера удаления гали)
ширина - 3100 мм
высота - 4368 мм (по верхней кромке приемного бункера)
5. Угол наклона продольной оси барабана - 2
6. Масса скруббер-бутары - ориентировочно 12600 кг (без трубопроводов подачи воды к выходному бункеру, лотков удаления пульпы транспортеров)
